3.6.3 Regelungsstruktur in VVC

+
3 3
+

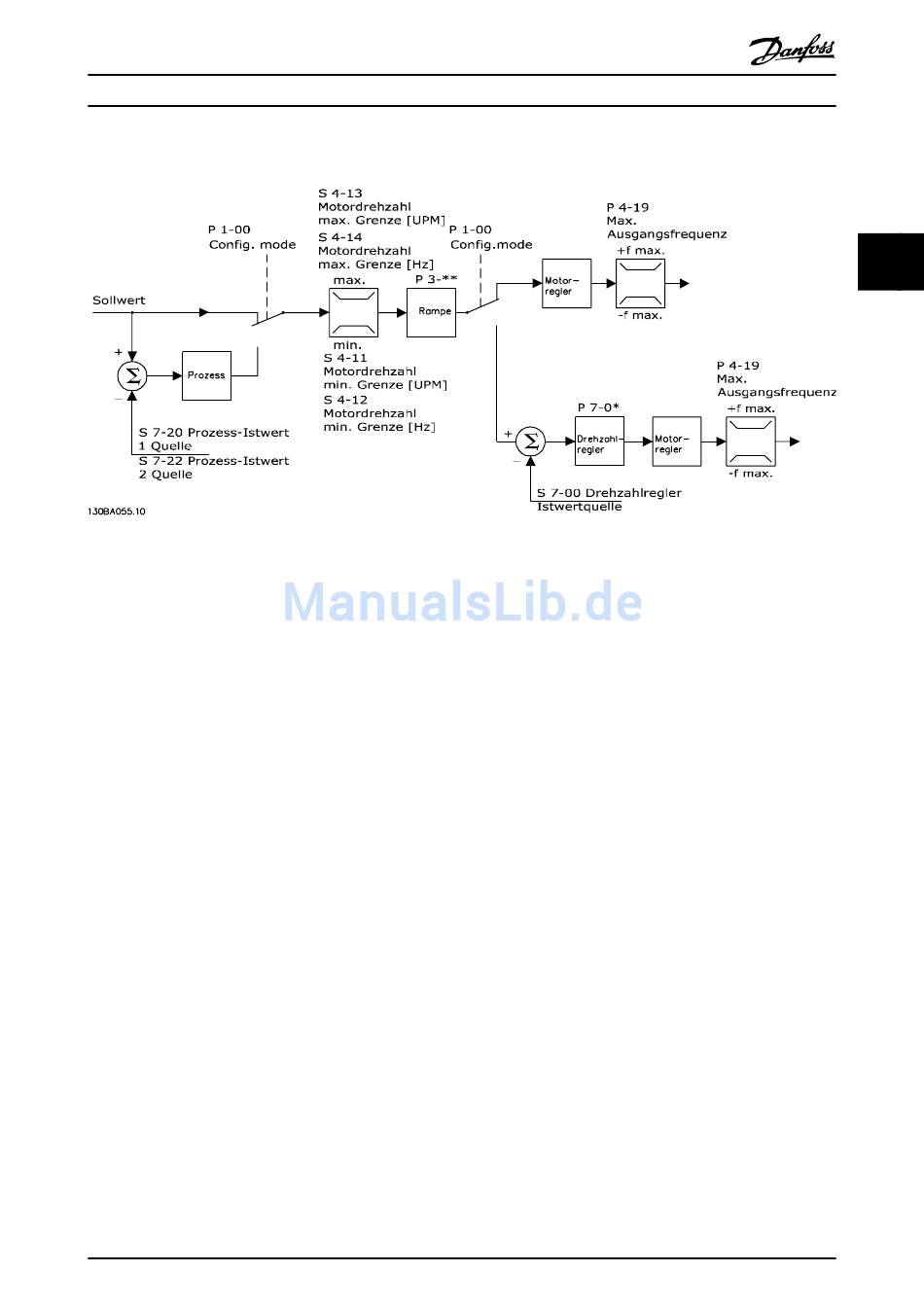

Abbildung 3.6 Regelungsstruktur bei VVC -Konfigurationen mit und ohne Rückführung
Siehe Aktive/Inaktive Parameter in verschiedenen Antriebssteuerungsmodi im Programmierhandbuch für eine Übersicht der
verfügbaren Steuerungskonfigurationen, je nach Verwendung eines AC-Motors oder Vollpol-PM-Motors. In der in
Abbildung 3.6 gezeigten Konfiguration ist 1-01 Steuerprinzip auf [1] VVC+ eingestellt und 1-00 Regelverfahren auf [0] Ohne
Rückführung. Der resultierende Sollwert aus dem Sollwertsystem wird in der Rampenbegrenzung und Drehzahlbegrenzung
empfangen und durch sie geführt, bevor er an die Motorregelung übergeben wird. Der Ausgang der Motorregelung ist
dann zusätzlich durch die maximale Frequenzgrenze beschränkt.
Wenn 1-00 Regelverfahren auf [1] Mit Drehgeber eingestellt ist, wird der resultierende Sollwert von der Rampenbegrenzung
und Drehzahlgrenze an einen PID-Drehzahlregler übergeben. Die Parameter für den PID-Drehzahlregler befinden sich in
Parametergruppe 7-0* PID Drehzahlregler. Der resultierende Sollwert vom PID-Drehzahlregler wird beschränkt durch die
Frequenzgrenze an die Motorsteuerung geschickt.
Wählen Sie [3] PID-Prozess in 1-00 Regelverfahren, um die Prozess-PID-Regelung zur Regelung mit Rückführung z. B. bei einer
Druck- oder Durchflussregelung zu verwenden. Die PID-Prozess-Parameter befinden sich in Parametergruppe 7-2* PID-Prozess
Istw. und 7-3* PID-Prozessregler.
