Optionen und Zubehör
A
11 11 C
D

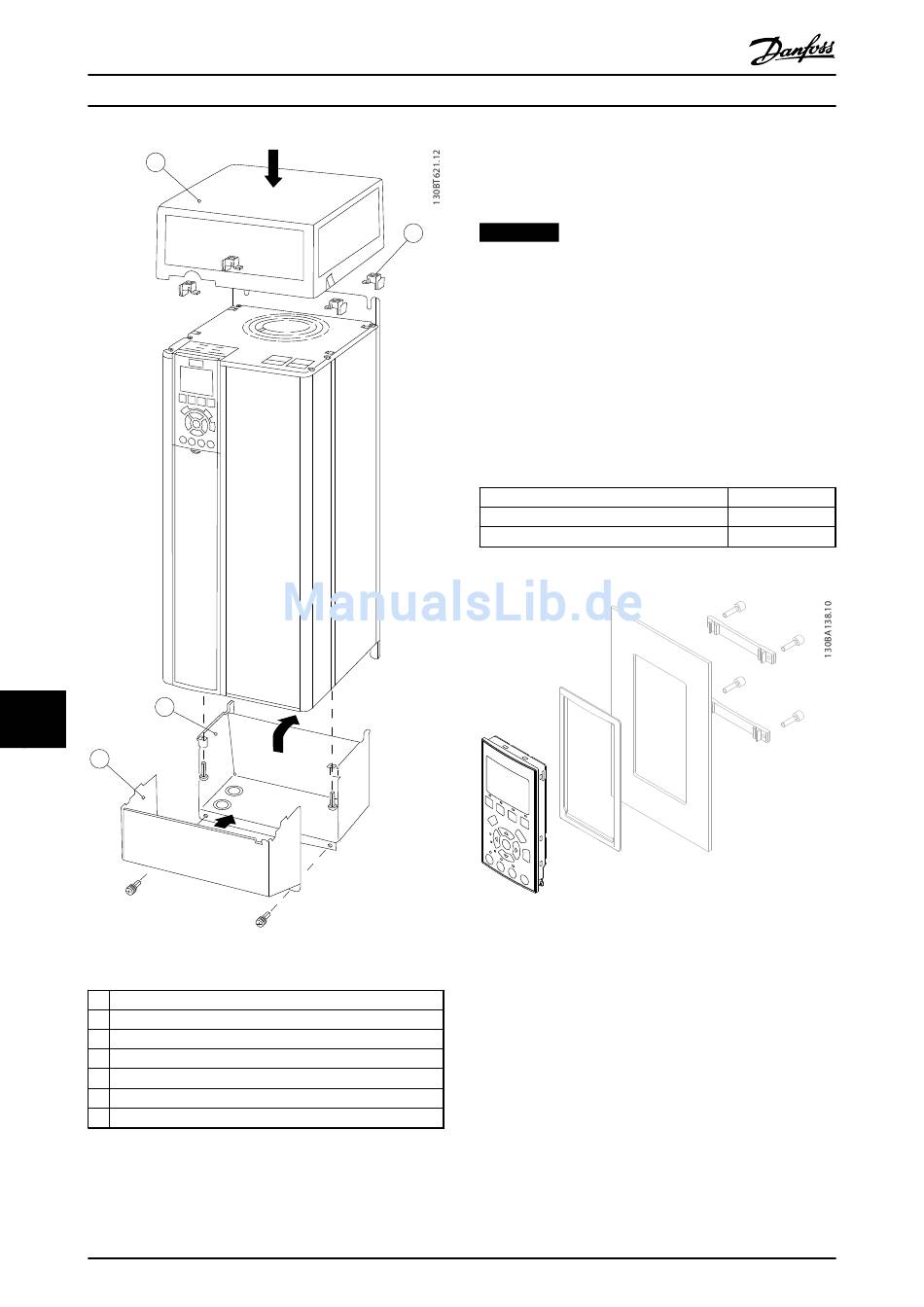

Abbildung 11.26 Gehäusetypen B4 - C3 - C4
A Abdeckplatte
B Obere Blende
C Sockelteil
D Untere Abdeckung
E Schraube(n)
F Lüfterabdeckung
G Obere Klammer
Tabelle 11.14 Legende zu Abbildung 11.25 und Abbildung 11.25
176
Projektierungshandbuch
Wenn Optionsmodul A und/oder Optionsmodul B
verwendet wird/werden, müssen Sie die obere Blende (B)
an der Abdeckplatte (A) befestigen.
HINWEIS
G
Eine Seite-an-Seite-Aufstellung ist bei Verwendung des
Gehäusesatzes IP21/IP4X/TYP 1 nicht möglich.
11.4.7 Fern-Einbausatz für LCP
Sie können die LCP Bedieneinheit durch Verwendung eines
Fern-Einbausatzes in die Vorderseite eines Schaltschranks
integrieren. Die Schutzart ist IP66. Sie dürfen die Befesti-
gungsschrauben mit max. 1 Nm anziehen.
Das LCP-Gehäuse hat die Schutzart IP66
Gehäuse
Max. Kabellänge zwischen und Gerät
Kommunikationsstandard
Tabelle 11.15 Technische Daten
Abbildung 11.27 ein LCP-Einbausatz mit grafischer LCP-
Bedieneinheit, Befestigungselementen, 3-m-Kabel und
Dichtung
Bestellnummer 130B1113
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Vorderseite IP66
3 m
RS-485
MG33BF03
