1 NC
2 Spannungsführendes Teil
3 PELV

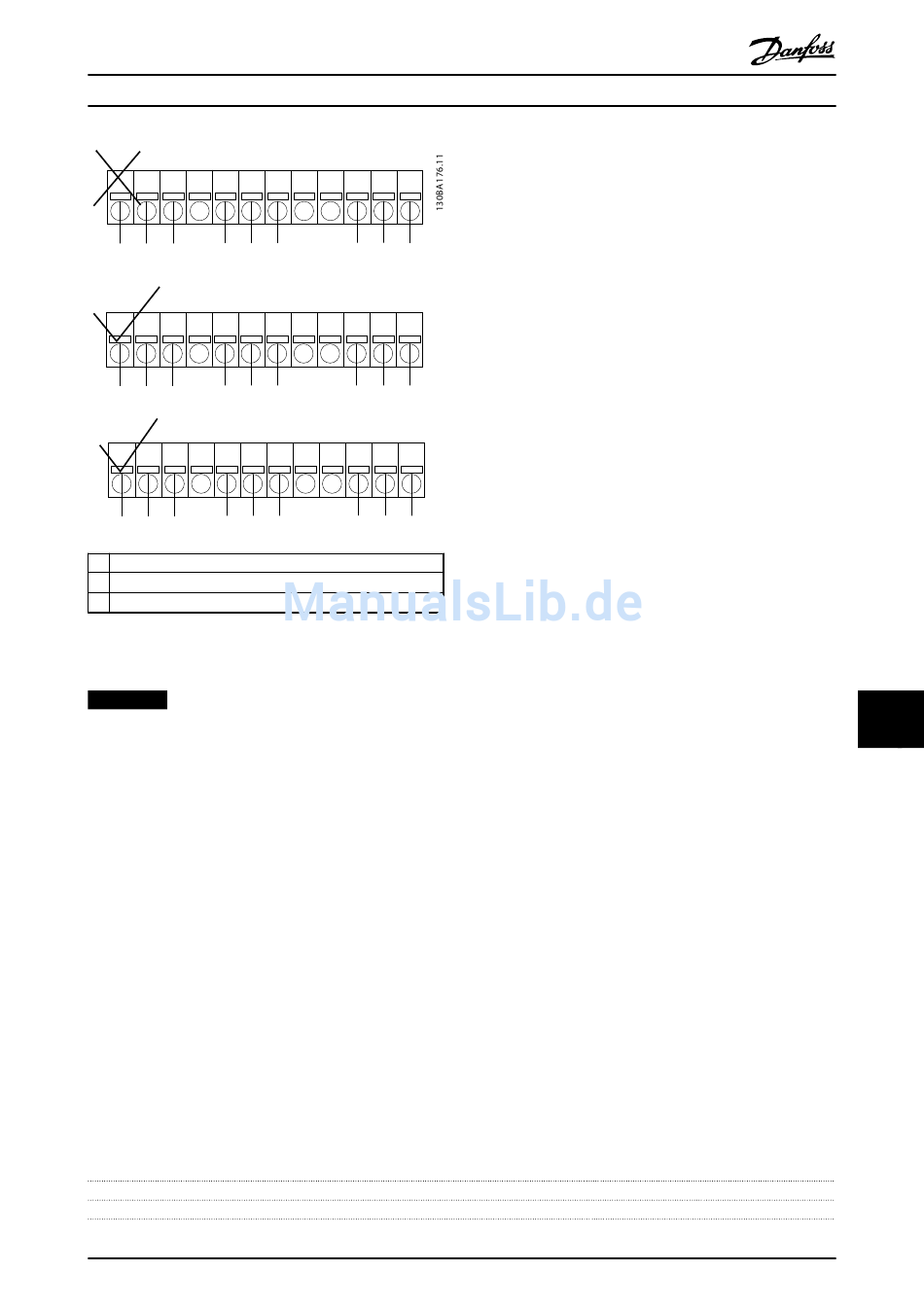

Abbildung 11.12 Korrekte Verkabelung des Relais
HINWEIS
Kombinieren Sie 24/48-V-Systeme nicht mit Hochspan-
nungssystemen.
11.2.5 VLT ®
Sichere SPS-
Schnittstellenoption MCB 108
Die Sichere SPS-Schnittstellenoption MCB 108 ist für einen
Einbau zwischen dem zweipoligen Sicherheitsanschluss
(plus/minus) an der Safe SPS-Schnittstelle und dem
Eingang des Sicheren Stopps am FC 302 ausgelegt. Die
Schnittstelle Safe PLC erlaubt es dem Safe PLC, die
Testimpulse an den Plus-/Minus-Ausgängen beizubehalten,
ohne dass das Sensorsignal an Kl. 37 des Sicheren Stopps
beeinträchtigt wird.
Sie kann in Kombination mit Sicherheitsvorrichtungen
verwendet werden, um die Anforderung von IEC61800-5-2
SIL 2, ISO13849-1 Kat. 3 für die Funktion Sicher
abgeschaltetes Moment (Safe Torque Off, STO) zu erfüllen.
Das Optionsmodul MCB 108 ist über einen internen
DC/DC-Umrichter galvanisch getrennt und kann in
Optionssteckplatz B eingesteckt werden.
Eingangsspannung (DC)
Typischer Eingangsstrom (DC)
Max. Eingangsstrom (DC)
MG33BF03
Projektierungshandbuch
1 1
7 8 9 10 11 12
3
1 1
7 8 9 10 11 12
3
1 1
7 8 9 10 11 12
2
