12.2 Netzwerkanschluss

Mittels der RS485-Standardschnittstelle können Sie einen
oder mehrere Frequenzumrichter an einen Regler (oder
Master) anschließen. Klemme 68 ist an das P-Signal (TX+,
RX+) und Klemme 69 an das N-Signal (TX-, RX-)
anzuschließen. Siehe Zeichnungen in
Kapitel 3.5 Anschlussplan.
Sollen mehrere Frequenzumrichter an einen Master
angeschlossen werden, verdrahten Sie die Schnittstellen
parallel.

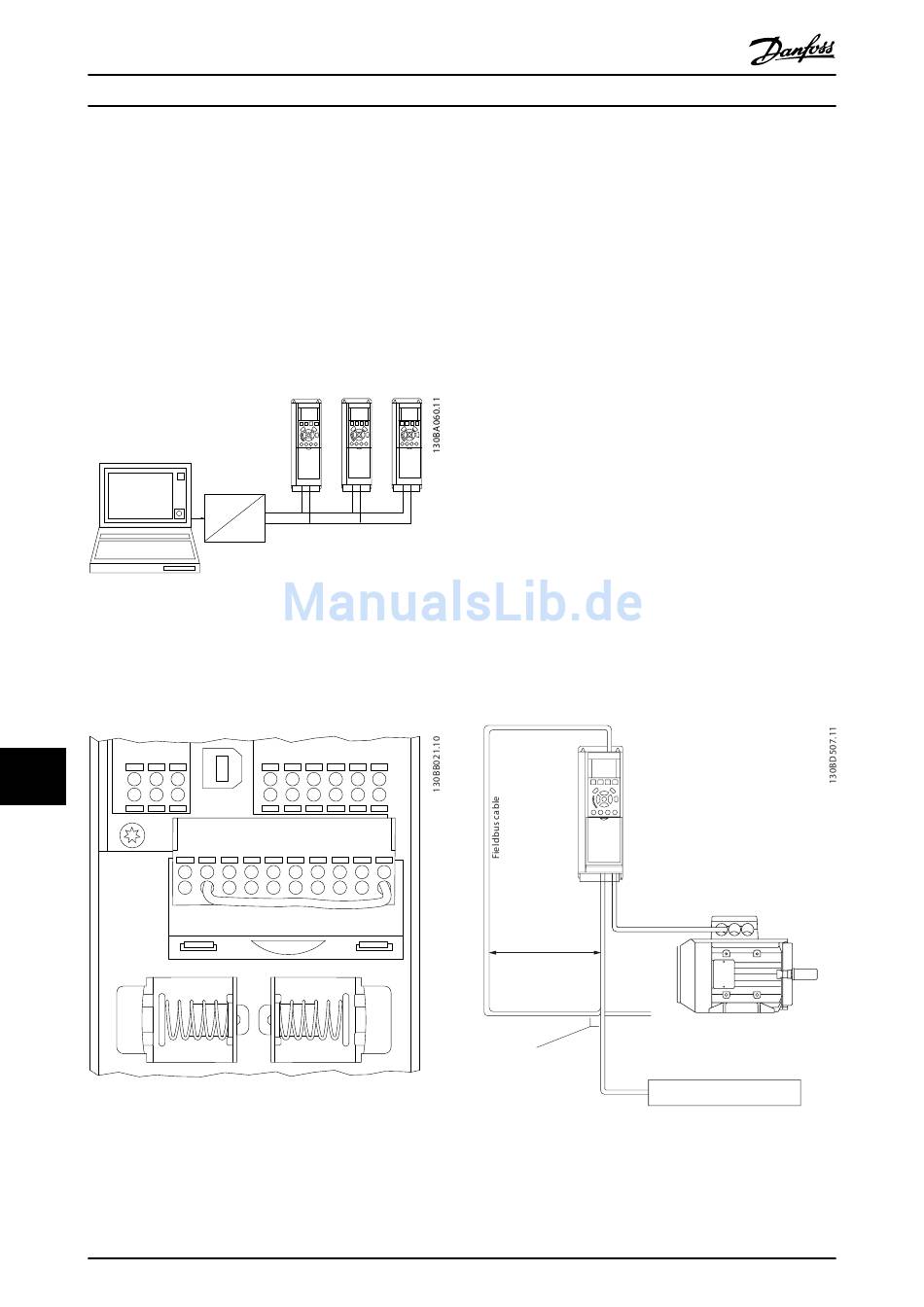

Abbildung 12.2 Parallele Verdrahtung
Zur Vermeidung von Potentialausgleichsströmen über die
Abschirmung können Sie den Kabelschirm über Klemme 61
einseitig erden (Klemme 61 ist intern über ein RC-Glied mit
dem Gehäuse verbunden).
61 68 69
12 12
Abbildung 12.3 Steuerkartenklemmen
180
Projektierungshandbuch
RS 232
68 69 68
+
USB
-
RS 485
39 42 50 53 54 55
Remove jumper to enable Safe Stop
12 13 18 19 27 29 32
33
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.

12.3 -Busabschluss

Sie müssen den RS485-Bus pro Segment an beiden
Endpunkten durch ein Widerstandsnetzwerk abschließen.
Hierzu ist Schalter S801 auf der Steuerkarte auf „ON" zu
stellen.
Das Kommunikationsprotokoll muss auf 8-30 FC-Protokoll
eingestellt sein.

12.4 RS-485 Installation und Konfiguration

12.4.1 EMV-Schutzmaßnahmen
Die folgenden EMV-Schutzmaßnahmen werden empfohlen,
um den störungsfreien Betrieb des RS485-Netzwerks zu
erreichen.
Beachten Sie die einschlägigen nationalen und lokalen
Vorschriften und Gesetze, zum Beispiel im Hinblick auf die
69 68 69
Schutzerdung. Das RS485-Kommunikationskabel muss von
Motor- und Bremswiderstandskabeln ferngehalten werden,
um das Einkoppeln von Hochfrequenzstörungen von
einem Kabel zum anderen zu vermeiden. Normalerweise
genügt ein Abstand von 200 mm, aber halten Sie den
größtmöglichen Abstand zwischen den Kabeln ein,
insbesondere wenn diese über weite Strecken parallel
laufen. Lässt sich das Kreuzen der Kabel nicht vermeiden,
müssen Sie das RS-485-Kabel in einem Winkel von 90°
über Motor- und Bremswiderstandskabel führen.
20 37
Min. 200 mm
90° crossing
Abbildung 12.4 Kabelführung
Brake resistor
