Produktfunktionen
Motor-drehzahl
Vormagnetis. Drehmomen-
trampenzeit
P. 2-27
Drehmomentsollw. 2-26
Drehmoment-Sollw.
Relais
Verstärkungsfaktor
P. 2-28
Mech.Bremse
1

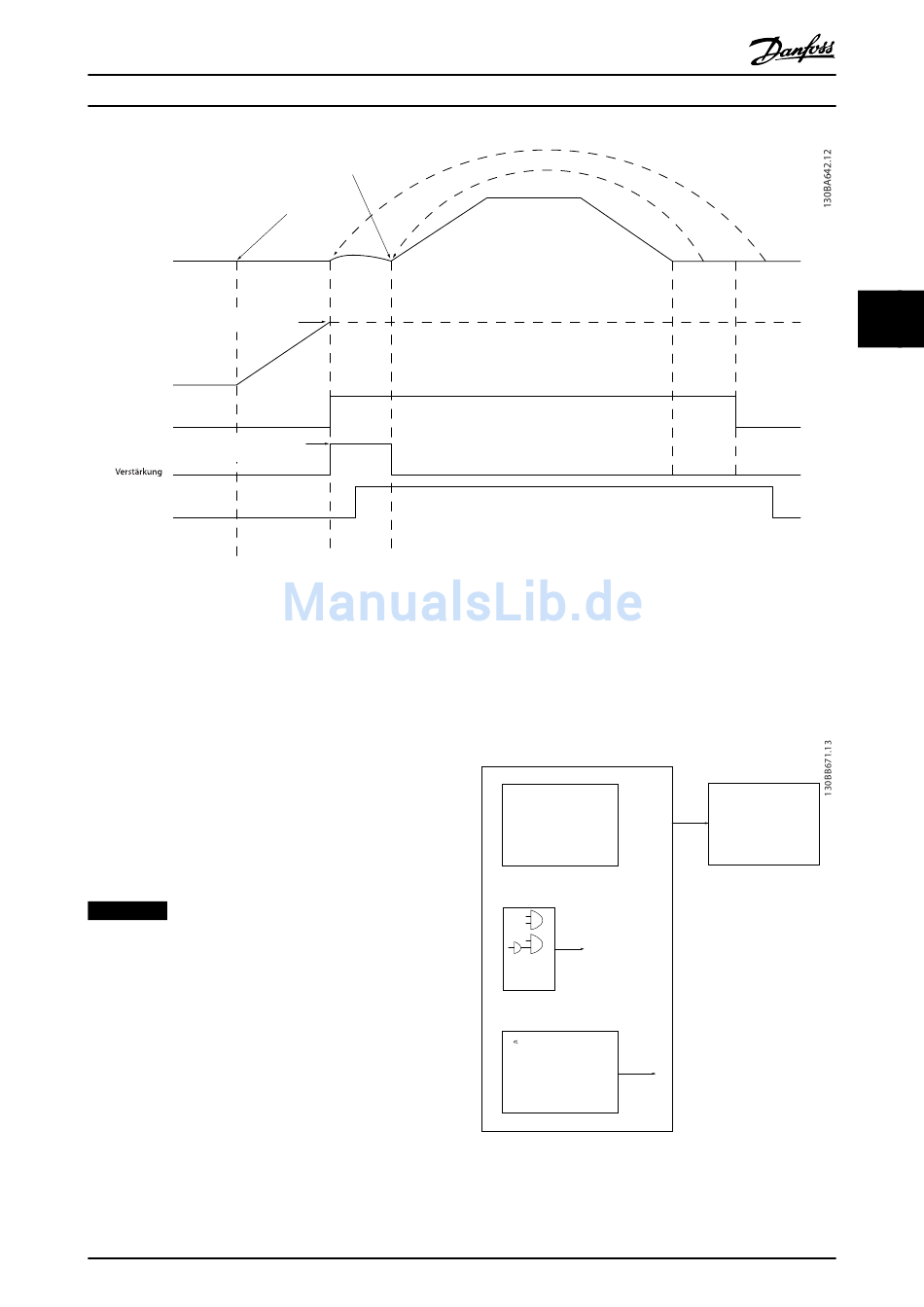

Abbildung 4.3 Lüften der Bremse für mechanische Bremssteuerung für Hubanwendungen Diese Bremsansteuerung ist nur bei FLUX
mit Motor-Istwert für Asynchron- und Vollpol-PM-Motoren verfügbar.
2-26 Drehmomentsollw. bis 2-33 Speed PID Start Lowpass
Filter Time sind nur für die mechanische Bremssteuerung
bei Hubanwendungen (FLUX mit Motor-Istwert) verfügbar.
Sie können 2-30 Position P Start Proportional Gain bis
2-33 Speed PID Start Lowpass Filter Time für einen sehr
sanften Übergang von der Drehzahlregelung zur Positions-
steuerung während 2-25 Bremse lüften Zeit - der Zeitraum,
in der die Last von der mechanischen Bremse an den
Frequenzumrichter übertragen wird.
2-30 Position P Start Proportional Gain bis 2-33 Speed PID
Start Lowpass Filter Time sind aktiviert, wenn 2-28 Verstär-
kungsfaktor auf 0 eingestellt ist. Siehe Abbildung 4.3 für
weitere Informationen.
HINWEIS
Ein Beispiel der erweiterten mechanischen
Bremssteuerung für Hub- und Vertikalförderanwen-
dungen finden Sie unter Kapitel 10 Anwendungsbeispiele.

4.2.14 Smart Logic Control (SLC)

Smart Logic Control (SLC) ist eine Folge benutzerdefinierter
Aktionen (siehe 13-52 SL-Controller Aktion [x]), die
ausgeführt werden, wenn das zugehörige benutzerdefi-
nierte Ereignis (siehe 13-51 SL-Controller Ereignis [x]) durch
den SLC als WAHR ermittelt wird.
MG33BF03
Projektierungshandbuch
II
B
Brems-
Rampe 1 Auf
P. 3-41
freigabe-
zeit
P. 2-25
2 3
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Rampe 1 Ab
P. 3-42
Die Bedingung für ein Ereignis kann ein bestimmter Status
sein oder wenn der Ausgang einer Logikregel oder eines
Vergleicher-Funktion WAHR wird. Dies führt zu einer
zugehörigen Aktion, wie in Abbildung 4.4 gezeigt.
Par. 13-51
SL Controller Event
Running
Warning
Torque limit
Digital input X 30/2
. . .
Par. 13-43
Logic Rule Operator 2
. . .
. . .
Par. 13-11
Comparator Operator
=
TRUE longer than..
. . .
. . .
Abbildung 4.4 SCL-Ereignis und Aktion
Stopp- Brems-
verzögerung verzögerung
P. 2-24 aktivieren
P. 2-23
Par. 13-52
SL Controller Action
Coast
Start timer
Set Do X low
Select set-up 2
. . .
45
