Optionen und Zubehör

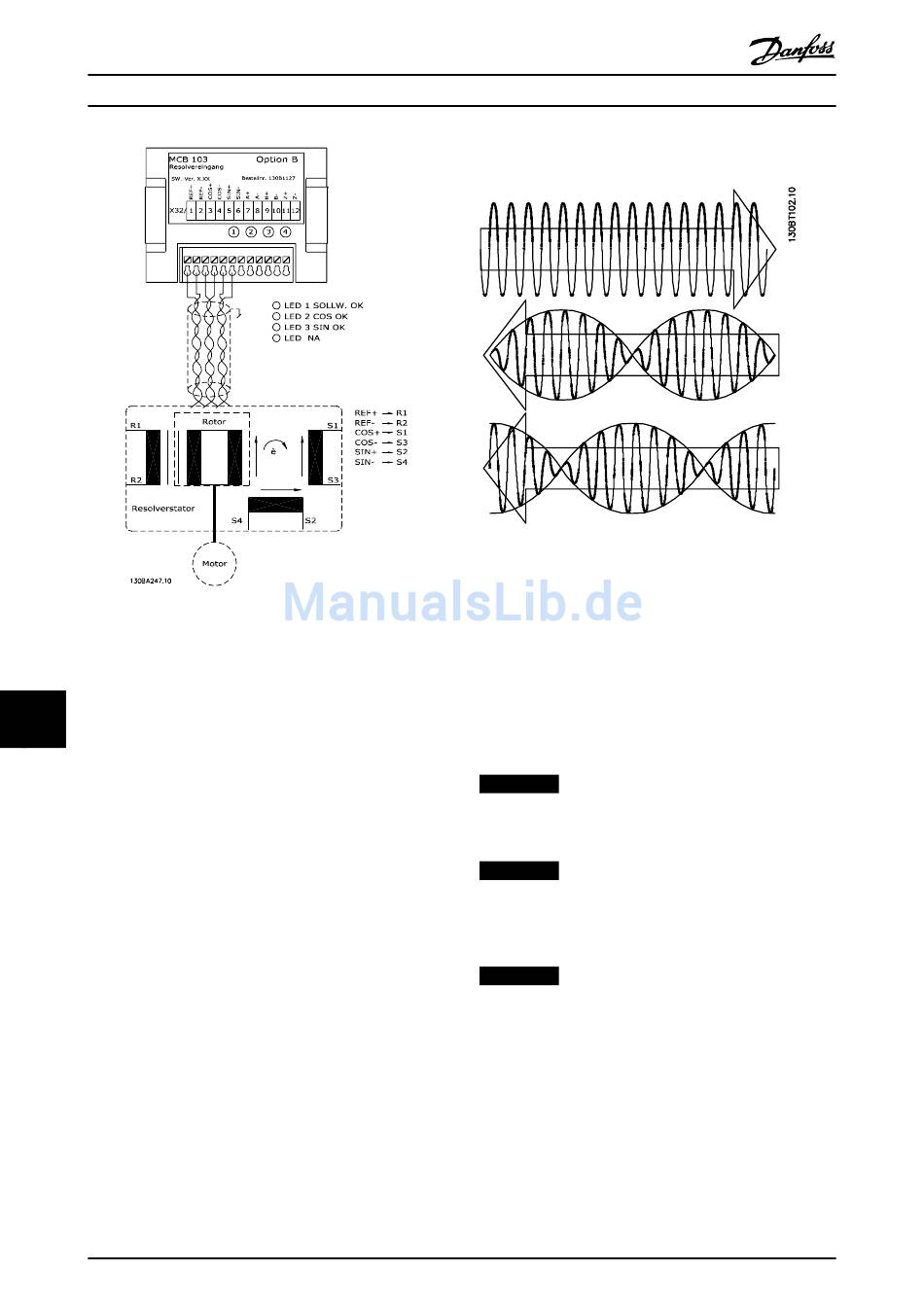

Abbildung 11.6 Resolver-Eingang MCB 103
LED-Anzeigen
LED 1 leuchtet, wenn das Sollwertsignal zum Resolver i. O.
ist.
11 11
LED 2 leuchtet, wenn das Cosinus-Signal vom Resolver i. O.
ist.
LED 3 leuchtet, wenn das Sinus-Signal vom Resolver i. O.
ist.
Die LED sind aktiv, wenn 17-61 Drehgeber Überwachung auf
[1] Warnung oder [2] Alarm programmiert ist.
160
Projektierungshandbuch
Abbildung 11.7 Permanentmagnet-Motor (PM) mit Resolver
als Drehzahlrückführung
Konfigurationsbeispiel
In diesem Beispiel wird ein Permanentmagnet-Motor (PM)
mit Resolver als Drehzahlrückführung verwendet. Ein PM-
Motor muss normalerweise im Fluxvektorbetrieb betrieben
werden.
Verdrahtung
Die max. Kabellänge ist 150 m bei Verwendung eines
Kabels mit verdrillten Leitern.
HINWEIS
Resolver-Kabel müssen abgeschirmt sein und sollten von
den Motorkabeln getrennt verlegt werden.
HINWEIS
Die Abschirmung des Resolver-Kabels muss richtig am
Abschirmblech aufgelegt und auf der Motorseite mit
dem Gehäuse (Erde) verbunden werden.
HINWEIS
Verwenden Sie immer abgeschirmte Motor- und
Bremschopperkabel.
