Elektrische Installation
Es wird empfohlen, kein PC-Leistungskabel mit geerdetem
Stecker zu verwenden, wenn der PC per USB-Kabel an den
Frequenzumrichter angeschlossen ist. Dies verringert die
Masse-Potentialdifferenz, beseitigt aber aufgrund der
Erdung und Abschirmung, die an der USB-Schnittstelle des
PCs angeschlossen sind, nicht alle Potentialdifferenzen.

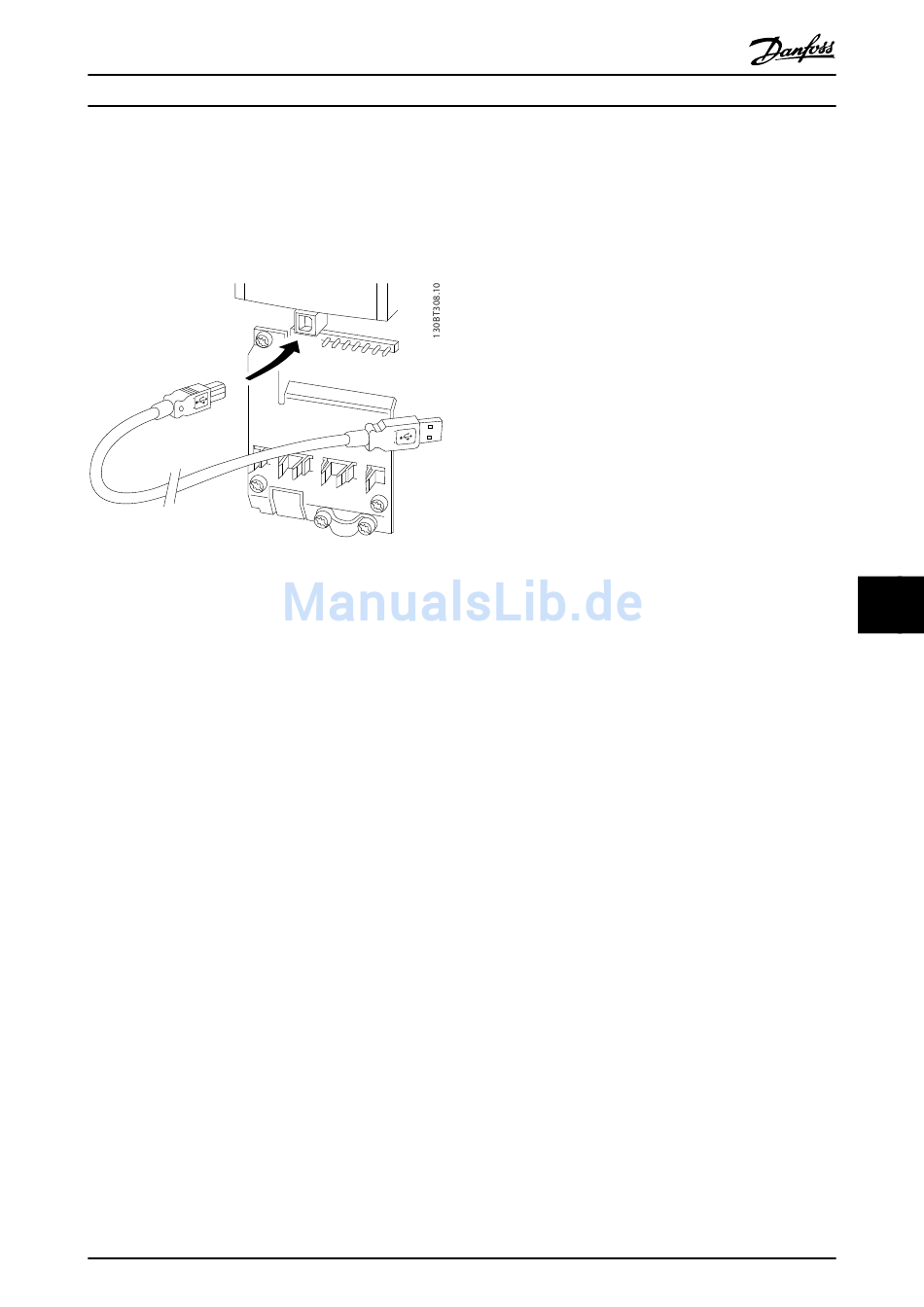

Abbildung 9.48 USB-Anschluss

9.6.5.1 MCT 10

Um den Frequenzumrichter von einem PC aus zu steuern,
installieren Sie die MCT 10 Konfigurationssoftware.
Datenspeicherung im LCP per MCT 10
Konfigurationssoftware
1. Schließen Sie über den USB-Anschluss einen PC
an das Gerät an.
2. Öffnen Sie MCT 10 Konfigurationssoftware.
3. Wählen Sie im Abschnitt Netzwerk den USB-
Anschluss.
4. Wählen Sie Kopieren.
5. Wählen Sie die Auswahl Projekt.
6. Wählen Sie Einfügen.
7. Wählen Sie Speichern unter.
Alle Parameter sind nun gespeichert.
Datenübertragung vom PCP zum Frequenzumrichter
über MCT 10 Konfigurationssoftware
1. Schließen Sie über den USB-Anschluss einen PC
an das Gerät an.
2. Öffnen Sie MCT 10 Konfigurationssoftware.
3. Wählen Sie Öffnen – alle gespeicherten Dateien
werden angezeigt.
4. Öffnen Sie die gewünschte Datei.
5. Wählen Sie Zum Frequenzumrichter schreiben.
Alle Parameter werden nun auf den Frequenzumrichter
übertragen.
MG33BF03
Projektierungshandbuch
Für die MCT 10 Konfigurationssoftware ist ein gesondertes
Handbuch erhältlich. Laden Sie dieses hier herunter:
www.danfoss.com/BusinessAreas/DrivesSolutions/Software-
download/.
9.6.5.2 MCT 31
Das MCT 31 PC-Tool zur Oberschwingungsberechnung
ermöglicht leichtes Einschätzen der Oberschwingungsver-
zerrung in einer bestimmten Anwendung.
Berechnetwerden können sowohl die Oberschwingungsver-
zerrung von Danfoss-Frequenzumrichtern als auch von
Frequenzumrichtern von Fremdherstellern mit anderen
zusätzlichen Geräten zur Oberschwingungsreduzierung, wie
z. B. Danfoss AHF-Filter und 12-18-Pulsgleichrichter.
MCT 31 steht auch zum Download zur Verfügung unter
www.danfoss.com/BusinessAreas/DrivesSolutions/Software-
download/.
9.6.5.3 Harmonic Calculation Software
HCS ist eine erweiterte Version des Harmonic Calculation
Tool. Die errechneten Ergebnisse werden mit den
entsprechenden Normwerten verglichen und können
anschließend gedruckt werden.
Siehe www.danfoss-hcs.com/Default.asp?LEVEL=START
9.7 Zusätzliche Motorinformationen

9.7.1 Motorkabel

Sie können alle Arten dreiphasiger Standard-Asynchron-
motoren mit einem Frequenzumrichter verwenden. Die
Werkseinstellung ist Rechtslauf, wobei der Frequenzumrich-
terausgang wie folgt angeschlossen ist:
