5.2 Allgemeine EMV-Aspekte

Elektromagnetische Störungen sind leitungsgeführt im Frequenzbereich von 150 kHz bis 30 MHz und als Luftstrahlung im
Frequenzbereich von 30 MHz bis 1 GHz zu betrachten. Feldgebundene Störungen des Frequenzumrichtersystems im
Frequenzbereich von 30 MHz bis 1 GHz werden durch den Wechselrichter, das Motorkabel und den Motor erzeugt.
Wie in Abbildung 5.3 gezeigt, werden durch die Kapazität des Motorkabels, in Verbindung mit hohem dU/dt der
Motorspannung, Ableitströme erzeugt.
Die Verwendung eines abgeschirmten Motorkabels erhöht den Ableitstrom (siehe Abbildung 5.3), da abgeschirmte Kabel
eine höhere Kapazität zu Erde haben als nicht abgeschirmte Kabel. Wird der Ableitstrom nicht gefiltert, verursacht dies in
der Netzzuleitung größere Störungen im Funkfrequenzbereich unterhalb von etwa 5 MHz. Der Ableitstrom (I
Abschirmung (I
der vom abgeschirmten Motorkabel über die Erde zurückfließen muss.
5 5
Die Abschirmung verringert zwar die abgestrahlte Störung, erhöht jedoch die Niederfrequenzstörungen am Netz. Schließen
Sie den Motorkabelschirm an die Gehäuse von Frequenzumrichter und Motor an. Dies geschieht am besten durch die
Verwendung von integrierten Schirmbügeln, um verdrillte Abschirmungsenden (Pigtails) zu vermeiden. Die verdrillten
Abschirmungsenden erhöhen die Abschirmungsimpedanz bei höheren Frequenzen, wodurch der Abschirmungseffekt
reduziert und der Ableitstrom (I
Verbinden Sie die Abschirmung an beiden Enden mit dem Gehäuse, wenn abgeschirmte Kabel für Relais, Steuerkabel,
Signalschnittstelle und Bremse verwendet werden. In einigen Situationen ist zum Vermeiden von Stromschleifen jedoch eine
Unterbrechung der Abschirmung notwendig.
1 Massekabel
2 Abschirmung
3 Netzversorgung

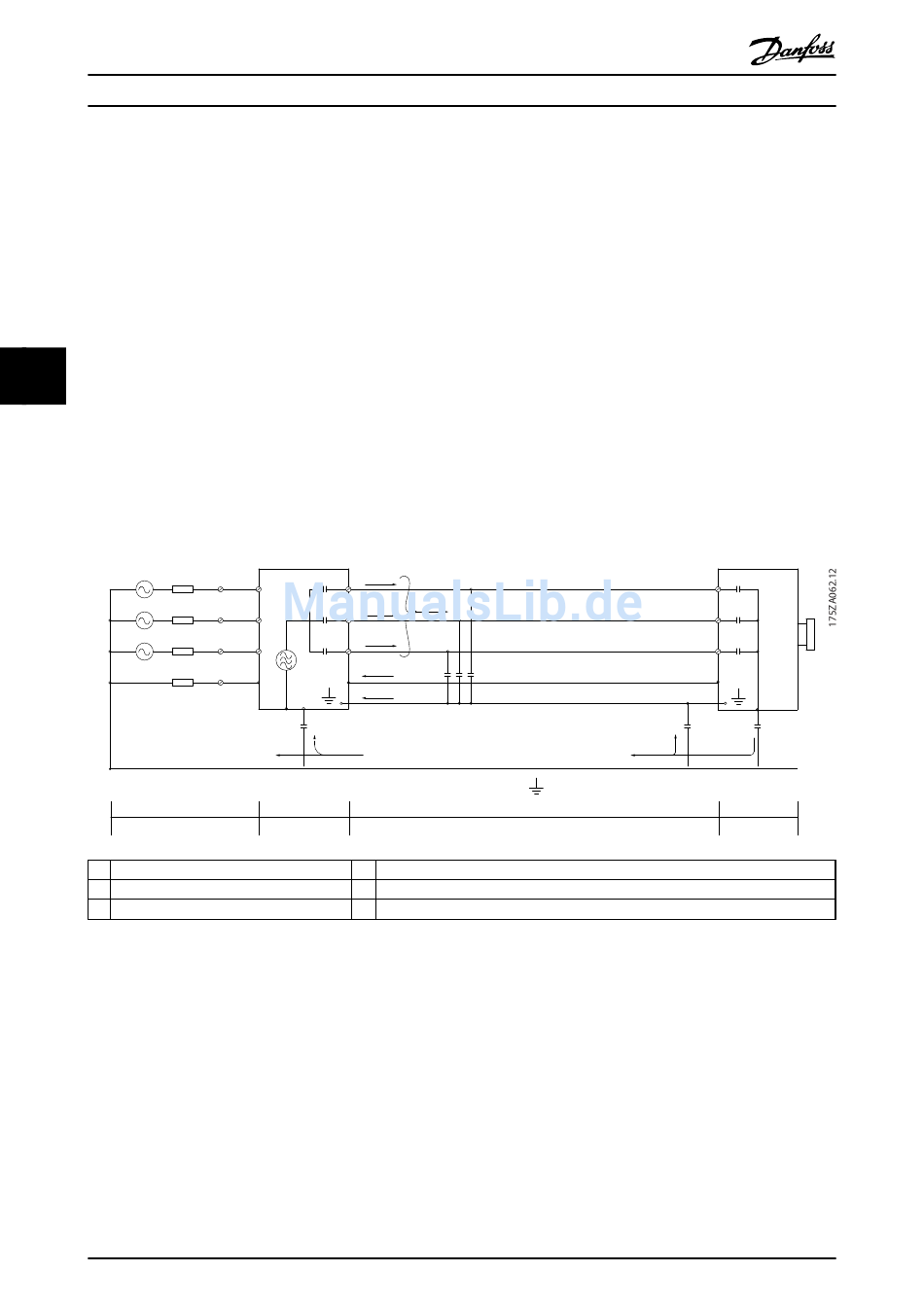

Abbildung 5.3 Situationen, in denen Ableitströme erzeugt werden
In den Fällen, in denen die Montage der Abschirmung über eine Montageplatte für den Frequenzumrichter vorgesehen ist,
muss diese Montageplatte aus Metall gefertigt sein, da die Ableitströme zum Gerät zurückgeführt werden müssen.
Außerdem muss durch die Montageschrauben stets ein guter elektrischer Kontakt von der Montageplatte zur Gehäusemasse
des Frequenzumrichters gewährleistet sein.
Beim Einsatz ungeschirmter Leitungen werden einige Emissionsanforderungen nicht erfüllt. Die immunitätsbezogenen
Anforderungen werden jedoch erfüllt.
Um das Störungsniveau des gesamten Systems (Frequenzwandler und Installation) so weit wie möglich zu reduzieren, ist es
wichtig, dass Sie die Motor- und Bremskabel so kurz wie möglich halten. Steuer- und Buskabel dürfen nicht gemeinsam mit
Motor- und Bremskabeln verlegt werden. Interferenzen von mehr als 50 MHz (in der Luft) werden insbesondere von der
Regelelektronik erzeugt.
