Elektrische Installation
L1
T1
Bauform
A4/A5
B1
B2

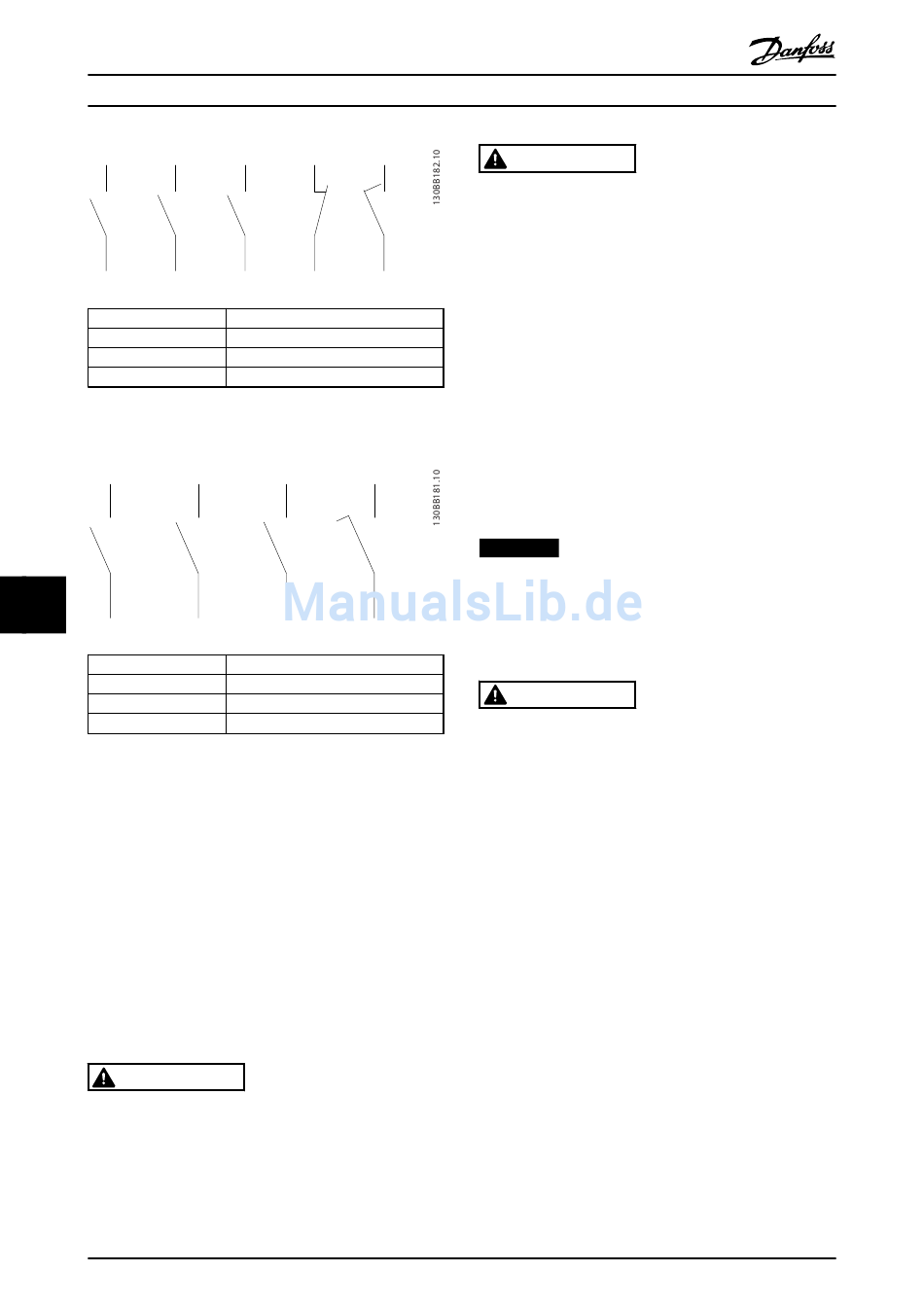

Abbildung 9.46 Klemmenanschlüsse für A4, A5, B1, B2
L1
9 9
T1
Bauform
C1
C1
C2
Abbildung 9.47 Klemmenanschlüsse für C1, C2

9.6.3 Zwischenkreiskopplung

Die DC-Bus-Zwischenkreisklemme dient zum Anschluss
einer externen DC-Spannungsversorgung, wobei der
Zwischenkreis aus einer externen Quelle versorgt wird.
Hierfür werden die Klemmen 88 und 89 verwendet.
Das Verbindungskabel muss abgeschirmt sein; die
Kabellänge zwischen Frequenzumrichter und der DC-
Schiene ist auf maximal 25 m begrenzt.
Bei der Zwischenkreiskopplung werden die DC-Zwischen-
kreise mehrerer Frequenzumrichter zusammengeschaltet.
VORSICHT
Beachten Sie, dass an den Klemmen Spannungen von bis
zu 1099 V DC auftreten können.
Bei Zwischenkreiskopplungen sind zusätzliche Geräte
und Sicherheitserwägungen erforderlich.
142
L2 L3 31
T2 T3 32
Typ
Kraus&Naimer KG20A T303
Kraus&Naimer KG64 T303
Kraus&Naimer KG64 T303
L2 L3
T2 T3
Typ
Kraus&Naimer KG100 T303
Kraus&Naimer KG105 T303
Kraus&Naimer KG160 T303
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Projektierungshandbuch
VORSICHT
43
Beachten Sie, dass der Frequenzumrichter aufgrund des
Zwischenkreisanschlusses möglicherweise durch ein
Trennen vom Netz nicht isoliert wird.

9.6.4 Bremswiderstand

44
Das Verbindungskabel zum Bremswiderstand muss
abgeschirmt sein; die Kabellänge zwischen Frequenzum-
richter und der DC-Schiene ist auf maximal 25 m begrenzt.
1.
2.
13
Die Klemmen 81 und 82 sind Bremswiderstandsklemmen.
HINWEIS
Bei einem Kurzschluss im Brems-IGBT können Sie einen
eventuellen Leistungsverlust im Bremswiderstand durch
Unterbrechung der Netzversorgung zum Frequenzum-
14
richter (Netzschalter, Schütz) verhindern. Nur der
Frequenzumrichter sollte das Schütz regeln.
VORSICHT
Beachten Sie, dass je nach Versorgungsspannung an den
Klemmen Spannungen von bis zu 1099 V DC auftreten
können.

9.6.5 PC-Software

Der PC kann über ein Standard-USB-Kabel (Host/Gerät)
oder über die RS485-Schnittstelle angeschlossen werden.
USB ist eine serielle Schnittstelle, die 4 abgeschirmte
Signalleitungen mit geerdetem Stecker 4 zur Abschirmung
des USB-Anschlusses am PC verwendet. Wenn der PC per
USB-Kabel an den Frequenzumrichter angeschlossen wird,
besteht die Gefahr einer Beschädigung des USB-Hostcont-
rollers des PCs. Alle Standard-PCs werden ohne galvanische
Trennung an der USB-Schnittstelle hergestellt.
Jede Differenz des Erdungspotentials, die sich daraus
ergibt, dass Sie die im Produkthandbuch unter Versorgungs-
netzanschluss beschriebenen Erdungsempfehlungen nicht
einhalten, kann zu einer Beschädigung des USB-Hostcont-
rollers durch die Abschirmung des USB-Kabels führen.
Es wird empfohlen, dass Sie einen USB-Reparaturschalter
mit galvanischer Trennung verwenden, um den PC USB-
Hostcontroller beim Anschluss des PCs an einen
Frequenzumrichter per USB-Kabel vor Erdpotentialdiffe-
renzen zu schützen.
Schließen Sie die Abschirmung mithilfe der
Kabelschellen an der leitfähigen Rückwand des
Frequenzumrichters und am Metallgehäuse des
Bremswiderstands an.
Wählen Sie den Querschnitt des Bremskabels
passend zum Bremsmoment.
