Elektrische Installation
9.2.2 Einführungsöffnungen
1.
Entfernen Sie die Kabeleinführung vom Frequen-
zumrichter (es dürfen beim Öffnen der
Aussparungen keine Fremdkörper in den
Frequenzumrichter gelangen).
2.
Die Kabeleinführung muss rund um die zu
öffnende Aussparung abgestützt werden.
3.
Die Aussparung kann nun mit einem starken
Dorn und Hammer ausgeschlagen werden.
4.
Entgraten Sie das Loch.
5.
Kabeleinführung am Frequenzumrichter
befestigen.
Bei der empfohlenen Verwendung der Bohrungen handelt
es sich lediglich um Empfehlungen. Daher sind auch
andere Lösungen möglich. Nicht verwendete Kabeleinfüh-
rungsöffnungen können mit Gummitüllen (für IP21)
abgedichtet werden.
9
9
Bohrungsanzahl und
empfohlene Verwendung
1) Netz
2) Motor
3) Bremse/Zwischenkreis-
kopplung
4) Steuerkabel
5) Steuerkabel
1) Toleranz ± 0,2 mm

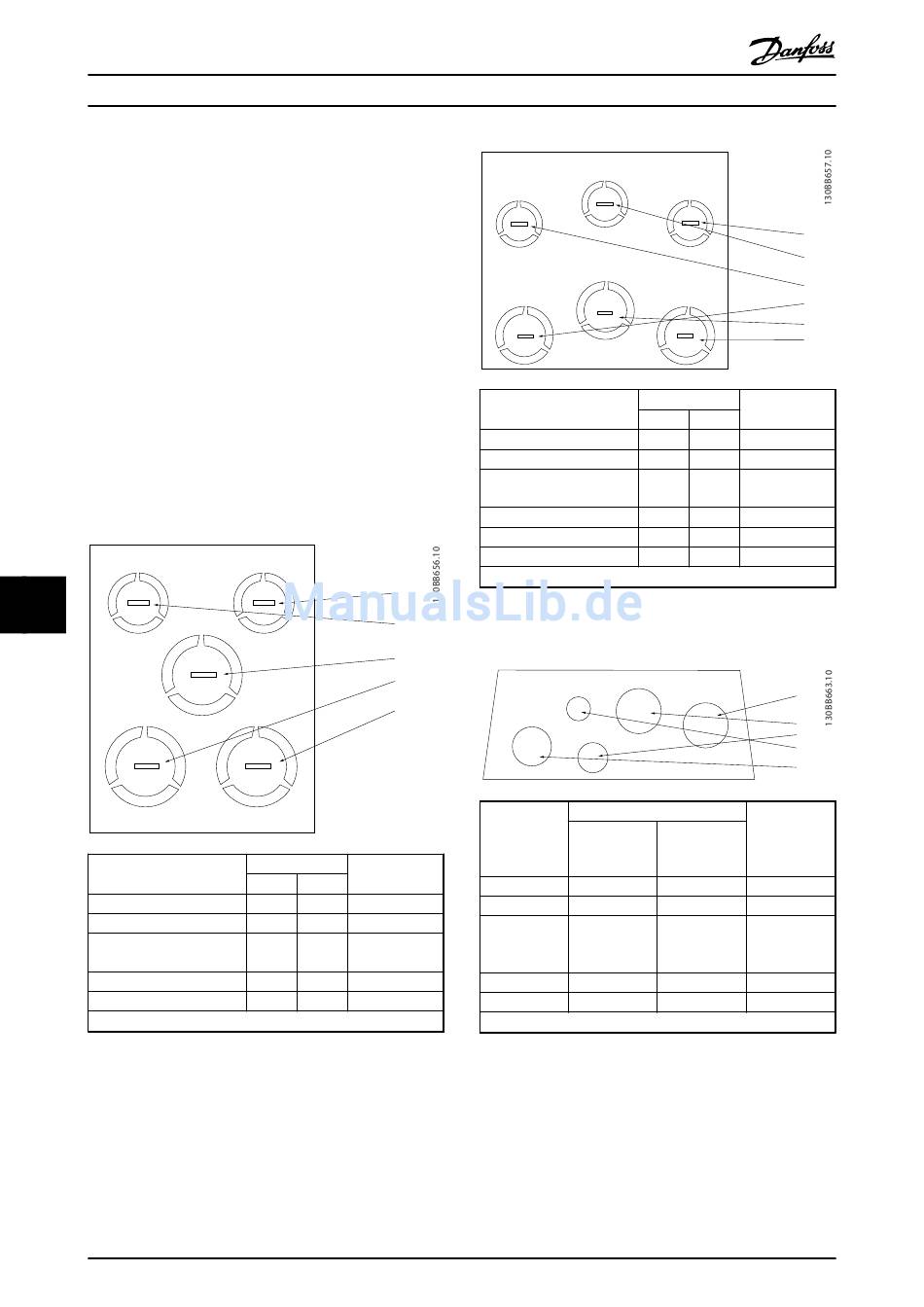

Abbildung 9.1 A2 - IP21
118
Projektierungshandbuch
[4]
[5]
[1]
[3]
[2]
Abmessungen
1)
Nächste
metrische
UL [in]
[mm]
3/4
28,4
M25
3/4
28,4
M25
3/4
28,4
M25
1/2
22,5
M20
1/2
22,5
M20
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Bohrungsanzahl und
Abmessungen
empfohlene Verwendung
UL [in]
1) Netz
3/4
2) Motor
3/4
3) Bremse/Zwischenkreis-
3/4
kopplung
4) Steuerkabel
1/2
5) Steuerkabel
1/2
6) Steuerkabel
1/2
1) Toleranz ± 0,2 mm
Abbildung 9.2 A3 - IP21
Bohrung-
Abmessungen
sanzahl und
UL [in]
empfohlene
Verwendung
1) Netz
3/4
2) Motor
3/4
3) Bremse/
3/4
Zwischenkreis-
kopplung
4) Steuerkabel
1/2
5) Entfernt
-
1) Toleranz ± 0,2 mm
Abbildung 9.3 A4 - IP55
[4]
[5]
[6]
[1]
[3]
[2]
1)
Nächste
metrische
[mm]
28,4
M25
28,4
M25
28,4
M25
22,5
M20
22,5
M20
22,5
M20
[2]
[3]
[4]
[5]
[1]
1)
Nächste
[mm]
metrische
28,4
M25
28,4
M25
28,4
M25
22,5
M20
-
-
MG33BF03
