Optionen und Zubehör
B
D
E

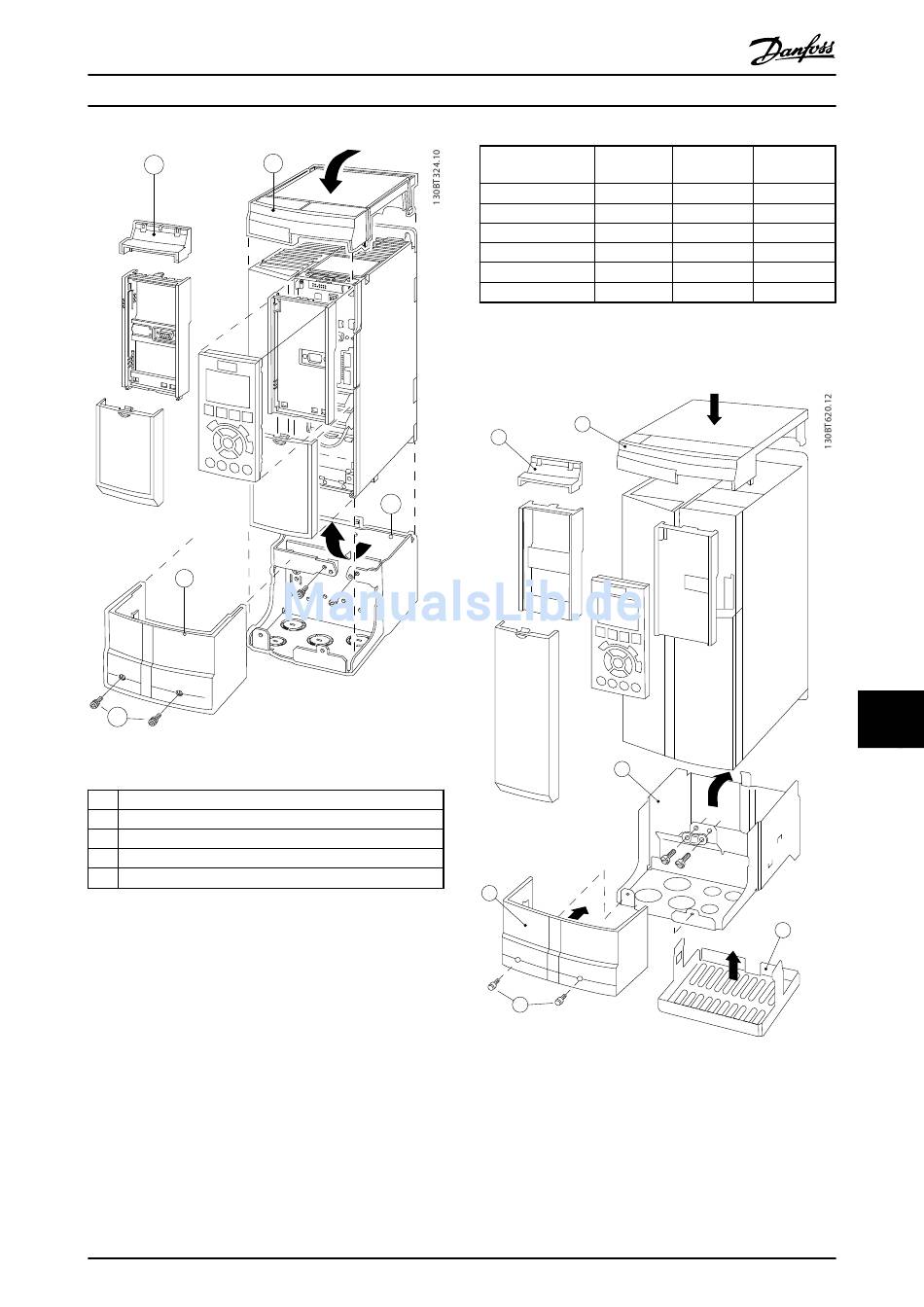

Abbildung 11.24 Baugröße A3
A Abdeckplatte
B Obere Blende
C Sockelteil
D Untere Abdeckung
E Schraube(n)
Tabelle 11.12 Legende zu Abbildung 11.23 und Abbildung 11.24
Positionieren Sie die obere Abdeckung wie abgebildet. Bei
Verwendung einer A- oder B-Option muss die obere
Blende zum Verdecken des oberen Einlasses angebracht
werden. Platzieren Sie den Sockelteil C an der Unterseite
des Frequenzumrichters und verwenden Sie die Schellen
aus dem Montagezubehör zum ordnungsgemäßen
Befestigen der Kabel
Öffnungen für Kabelverschraubungen:
•
Größe A2: 2x M25 und 3x M32
•
Größe A3: 3x M25 und 3x M32
MG33BF03
Projektierungshandbuch
A
C
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Höhe A
Gehäusetyp
[mm]
A2 372
A3 372
B3 475
B4 670
C3 755
C4 950
Tabelle 11.13 Abmessungen
* Wenn Option A/B verwendet wird, vergrößert sich die Tiefe (siehe
Kapitel 8.2.1 Abmessungen für detaillierte Informationen)
A
B
C
D
E
Abbildung 11.25 Gehäusetyp B3
Breite B Tiefe C*
[mm] [mm]
90 205
130 205
165 249
255 246
329 337
391 337
