Elektrische Installation

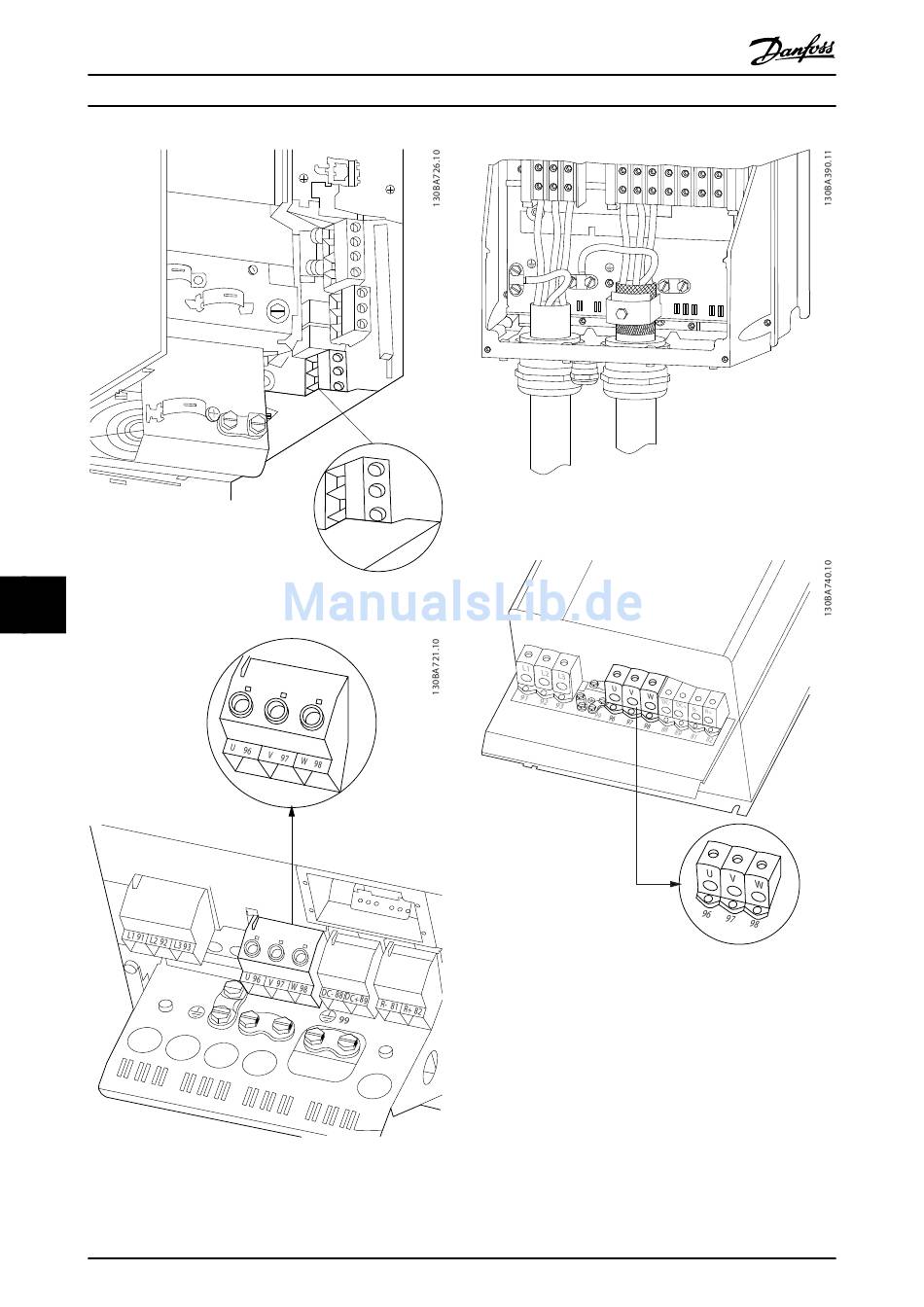

Abbildung 9.33 Motoranschluss für Baugröße B3
9 9
Abbildung 9.34 Motoranschluss für Baugröße B4
138
Projektierungshandbuch
Abbildung 9.35 Motoranschluss für Baugrößen C1 und C2
(IP21 und IP55/66)
Abbildung 9.36 Motoranschluss für Baugrößen C3 und C4

9.5 Schutz vor Erdableitstrom

Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
Der Querschnitt des Erdungskabels muss mindestens 10
mm
Kabel mit demselben Querschnitt wie die Phasenkabel
vorhanden sein. Die Frequenzumrichtertechnik nutzt hohe
Schaltfrequenzen bei gleichzeitig hoher Leistung. Dies
erzeugt einen Ableitstrom in der Erdverbindung.
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
88
DC-
91
92
93
96
97
L1 98
L2
L3
U
V
W
95
99
2
betragen, oder es müssen zwei getrennt verlegte
89 81
8
DC+
R-
R+
