Elektrische Installation
Motor
U V
2
U V
1
FC
96 97
Motor
U V
2
U V
1
FC
96 97
9 9

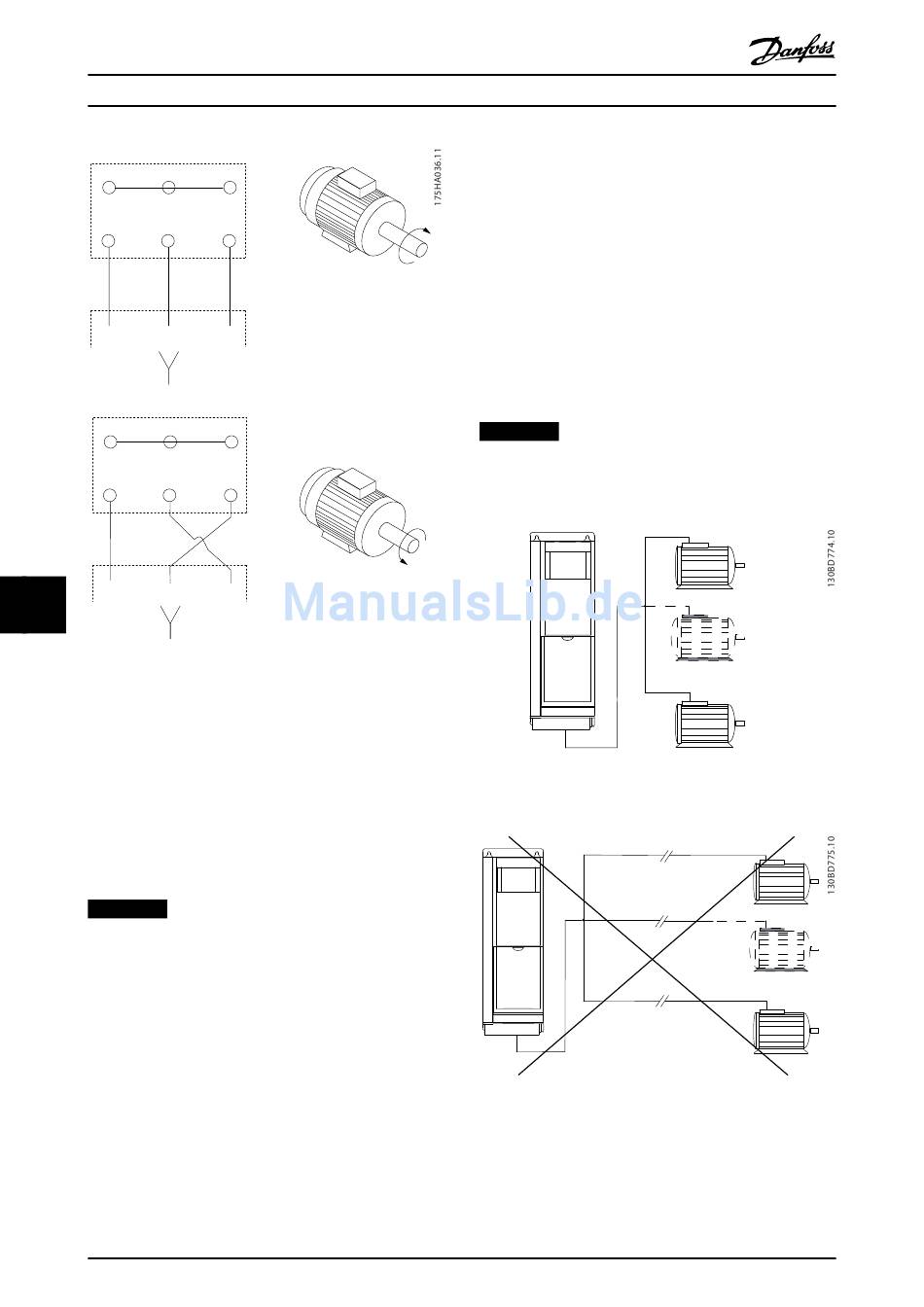

Abbildung 9.49 Klemmenanschluss für Rechts- und Linkslauf
Sie können die Drehrichtung durch Vertauschen von zwei
Phasen im Motorkabel oder durch Ändern der Einstellung
von 4-10 Motor Drehrichtung und Reversierung ändern.
Eine Motordrehrichtungsprüfung können Sie über
1-28 Motordrehrichtungsprüfung und die am Display
gezeigten Schritte durchführen.

9.7.2 Anschluss von mehreren Motoren

HINWEIS
Wenn sich die Motorgrößen stark unterscheiden, können
beim Hochfahren und bei niedrigen Drehzahlen
Probleme auftreten, da der relativ hohe Ohm-Widerstand
der kleinen Motoren im Stator in solchen Situationen
eine höhere Spannung erfordert.
Der Frequenzumrichter kann mehrere parallel geschaltete
Motoren steuern/regeln. Bei parallelem Motoranschluss
müssen Sie die folgenden Punkte beachten:
•
VVC+-Modus kann in einigen Anwendungen
verwendet werden.
•
Der Gesamtstrom der Motoren darf den
maximalen Ausgangsnennstrom I
zumrichters nicht übersteigen.
144
W
2 2
W
1 1
98
W
2 2
W
1 1
98
INV
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Projektierungshandbuch
•
•
•
•
•
HINWEIS
Bei parallel geschalteten Motoren können Sie
1-02 Drehgeber Anschluss nicht verwenden, und
1-01 Steuerprinzip muss auf [0] U/f eingestellt sein.
Abbildung 9.50 Gemeinsame Anschlussverbindung bei kurzen
Kabeln
Abbildung 9.51 Gemeinsame Anschlussverbindung bei langen
Kabeln
des Frequen-
Verwenden Sie bei langen Kabeln keine
gemeinsame Anschlussverbindung, siehe
Abbildung 9.51.
Die in Tabelle 5.2 angegebene gesamte Motorka-
bellänge gilt nur, so lange die parallelen Kabel
kurz gehalten werden (jeweils kürzer als 10 m).
Siehe Abbildung 9.53 und Abbildung 9.54.
Berücksichtigen Sie den Spannungsabfall an den
Motorleitungen, siehe Abbildung 9.54.
Verwenden Sie bei langen parallelen Kabel
verwenden Sie ein LC-Filter, siehe Abbildung 9.54.
Für lange Kabel ohne parallelen Anschluss, siehe
Abbildung 9.55.
