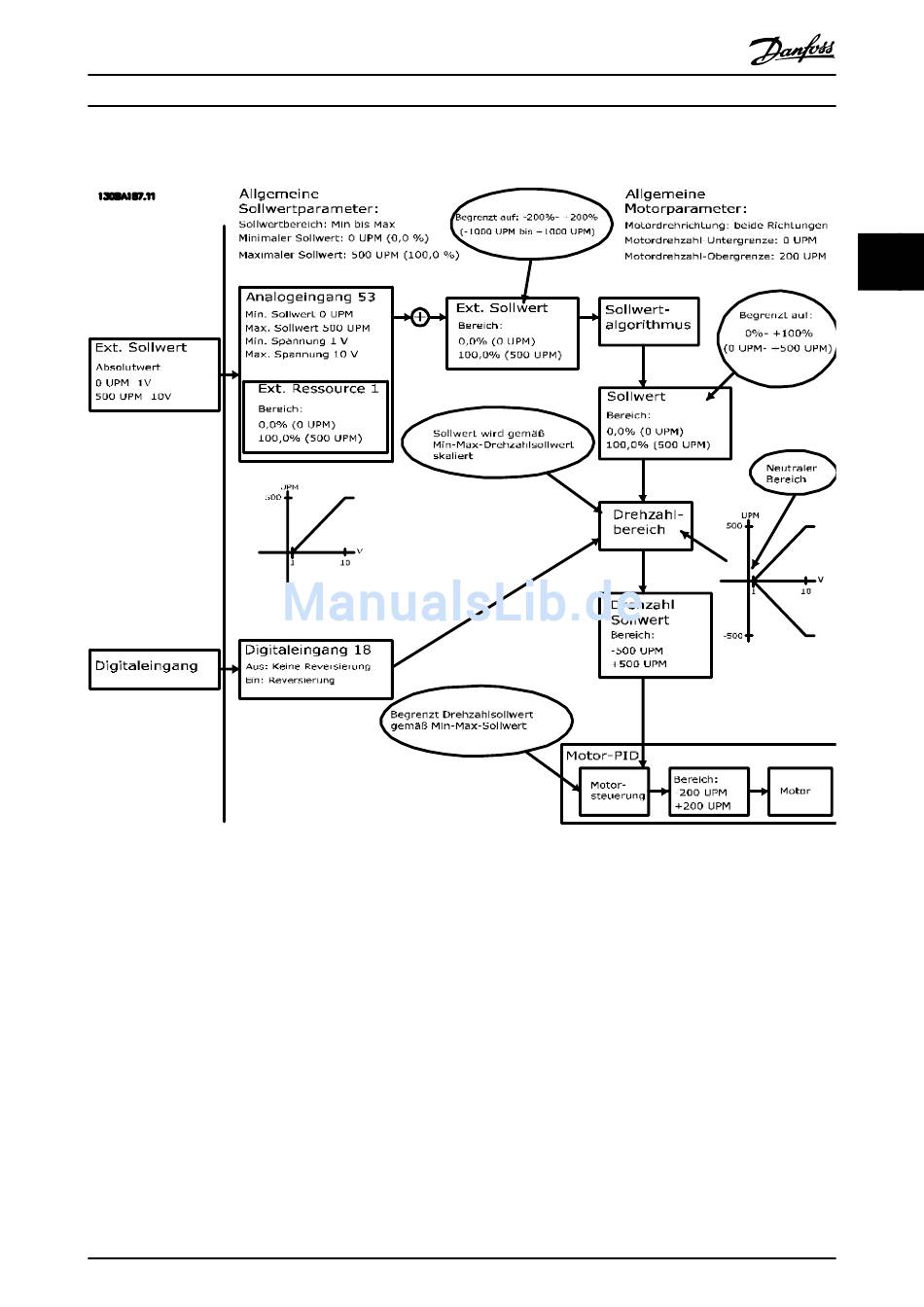

Abbildung 3.21 zeigt die Wirkung der Min.-Max.-Begrenzungen an einem Sollwerteingang.
3 3
Abbildung 3.21 Positiver Sollwert mit Totzone, Digitaleingang zum Triggern der Reversierung
Abbildung 3.22 zeigt, wie der Sollwerteingang mit Werten, die außerhalb der Grenzen für -Max und +Max liegen, die Unter-
und Obergrenzen der Eingänge begrenzt, bevor der externe Sollwert addiert wird. Abbildung 3.22 zeigt auch, wie der
externe Sollwert durch den Sollwertalgorithmus an -Max bis +Max begrenzt wird.
