Elektrische Installation

9.4 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung der Empfehlung zum separaten Verlegen
von Motorkabeln oder zur Verwendung von
abgeschirmten Kabeln kann schwere Personenschäden
oder sogar tödliche Verletzungen zur Folge haben.
•
Verlegen Sie Motorkabel getrennt oder
•
verwenden Sie abgeschirmte Kabel
Motoranschluss
HINWEIS
Verwenden Sie zur Einhaltung der Spezifikationen für
EMV-Emissionen abgeschirmte Kabel. Weitere Informa-
tionen finden Sie unter Kapitel 5.2.1 EMV-Prüfergebnisse
und Abbildung 3.3.
9 9
Zur korrekten Dimensionierung von Motorkabelquerschnitt
und -länge siehe Kapitel 6.2 Allgemeine technische Daten.
Klem 96 97
men-
Nr.
U V
U1 V1 W1
W2 U2 V2
U1 V1 W1
Tabelle 9.17 Klemmenbeschreibungen
1) Schutzleiteranschluss
Motor
U V
2 2
U V
1 1
FC
96 97

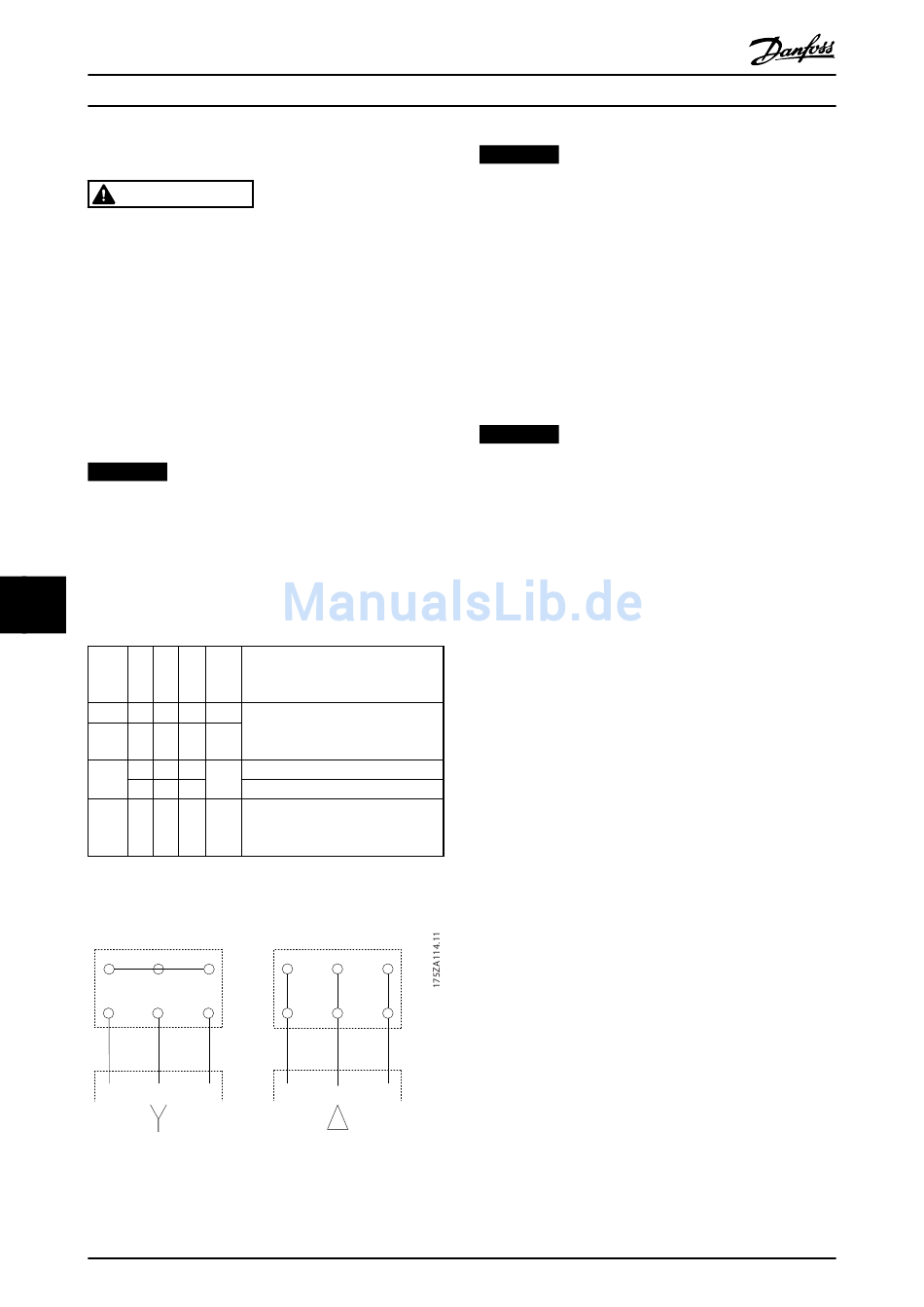

Abbildung 9.29 Stern- und Dreieckschaltung
136
Projektierungshandbuch
98 99
W 1) Motorspannung 0–100 % der
PE
Netzspannung.
3 Leiter vom Motor
Dreieckschaltung
1)
PE
6 Leiter vom Motor
1) Sternschaltung (U2, V2, W2)
PE
U2, V2, W2 sind miteinander zu
verbinden.
Motor
W U V
2
2 2
V
W U
1
1
1
FC
98
96 97
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
HINWEIS
Bei Motoren ohne Phasentrennpapier oder eine andere
geeignete Isolationsverstärkung für den Betrieb mit
Spannungsversorgung (wie ein Frequenzumrichter)
verbinden Sie ein Sinusfilter mit dem Ausgang des
Frequenzumrichters.
Abschirmung von Kabeln
Vermeiden Sie verdrillte Schirmenden (Pigtails), die
hochfrequent nicht ausreichend wirksam sind. Wenn der
Kabelschirm unterbrochen werden muss (z. B. um ein
Motorschütz oder einen Reparaturschalter zu installieren),
müssen Sie die Abschirmung hinter der Unterbrechung mit
der geringstmöglichen HF-Impedanz fortführen.
HINWEIS
Isolieren Sie ein Stück des Motorkabels ab, um das
Schirmgeflecht hinter der Kabelschelle freizulegen, UND
verbinden Sie den Erdanschluss mit Klemme 99.
Schließen Sie den Motorkabelschirm am Abschirmblech
des Frequenzumrichters und am Metallgehäuse des Motors
an.
Stellen Sie die Schirmverbindungen mit einer möglichst
großen Kontaktfläche (Kabelschellen) her. Dies kann unter
Verwendung des im Lieferumfang des Frequenzumrichters
enthaltenen Zubehörs erfolgen.
Wenn Sie den Kabelschirm unterbrechen müssen (z. B. um
ein Motorschütz oder einen Reparaturschalter zu instal-
lieren), müssen Sie die Abschirmung hinter der
Unterbrechung mit der geringstmöglichen HF-Impedanz
fortführen.
Kabellänge und -querschnitt
Der Frequenzumrichter ist mit einer bestimmten
Kabellänge und einem bestimmten Kabelquerschnitt
getestet worden. Wird der Kabelquerschnitt erhöht, so
erhöht sich auch der kapazitive Widerstand des Kabels -
und damit der Ableitstrom - sodass die Kabellänge dann
entsprechend verringert werden muss. Das Motorkabel
muss möglichst kurz sein, um Störungen und Ableitströme
auf ein Minimum zu beschränken.
W
Taktfrequenz
2
Wenn der Frequenzumrichter in Kombination mit einem
Sinusfilter verwendet wird, um die Störgeräusche des
W
1
Motors zu reduzieren, muss die Taktfrequenz entsprechend
den Anweisungen zu dem verwendeten Sinusfilter unter
14-01 Taktfrequenz eingestellt werden.
1. Montieren Sie das Abschirmblech unten am
98
Frequenzumrichter mit den Schrauben und
Unterlegscheiben aus dem Montagezubehör.
2. Schließen Sie die drei Phasen des Motorkabels an
den Klemmen 96 (U), 97 (V), 98 (W) an.
