Die MCB 15x kann verwendet werden, um das Stoppen,
Starten oder die Geschwindigkeit/Drehzahl eines
drehenden oder sich seitwärts bewegenden Geräts zu
überwachen. Zur Drehzahlüberwachung wird die Option
oft in Kombination mit festen Schutzeinrichtungen,
Zugangstüren und Schutztüren mit Magnetverschluss-
Sicherheitsschaltern verwendet. Wenn die Geschwindigkeit
des überwachten Geräts unter den eingestellten Sollwert
sinkt (die Geschwindigkeit nicht mehr als gefährlich
eingestuft wird), deaktiviert die MCB 15x den Ausgang S37
sofort. So kann der Bediener das Schutztor öffnen. Bei
Drehzahlüberwachungsanwendungen ist der Sicherheits-
ausgang S37 während des Betriebs aktiv (wenn die
Motordrehzahl des überwachten Geräts unter dem
eingestellten Schaltpunkt liegt). Wenn die Drehzahl den
eingestellten Wert überschreitet, was eine zu hohe
(gefährliche) Drehzahl anzeigt, ist der Sicherheitsausgang
inaktiv.
Der Frequenzumrichter:
•
unterbricht die Stromversorgung zum Motor,
•
schaltet den Motor drehmomentfrei, wenn „Sicher
abgeschaltete Moment" aktiviert ist
Das sicherheitsbezogene Steuerungssystem:
•
aktiviert die Sicherheitsfunktionen über die
Eingänge an der MCB 15x
•
wertet Signale von Sicherheitsvorrichtungen aus,
wie beispielsweise:
•
Not-Aus-Taster
•
berührungslose Magnetschalter
•
Verriegelungsschalter
•
Lichtvorhänge
•
verarbeitet die MCB 15x Zustandsfunktion
•
stellt eine sichere Verbindung zwischen der MCB
15x und dem sicherheitsbezogenen Steuerungs-
system bereit
Technische Daten
MCB 150/MCB 151
Leistungsaufnahme
Stromverbrauch VCC (5 V)
Stromverbrauch VDD (24 V)
Digitaleingänge
Anzahl Digitaleingänge
Eingangsspannungsbereich
Eingangsspannung, Logik „0"
Eingangsspannung, Logik „1"
Eingangsspannung (max)
Eingangsstrom (min)
Eingangswiderstand
Galvanische Trennung
MG33BF03
Projektierungshandbuch
•

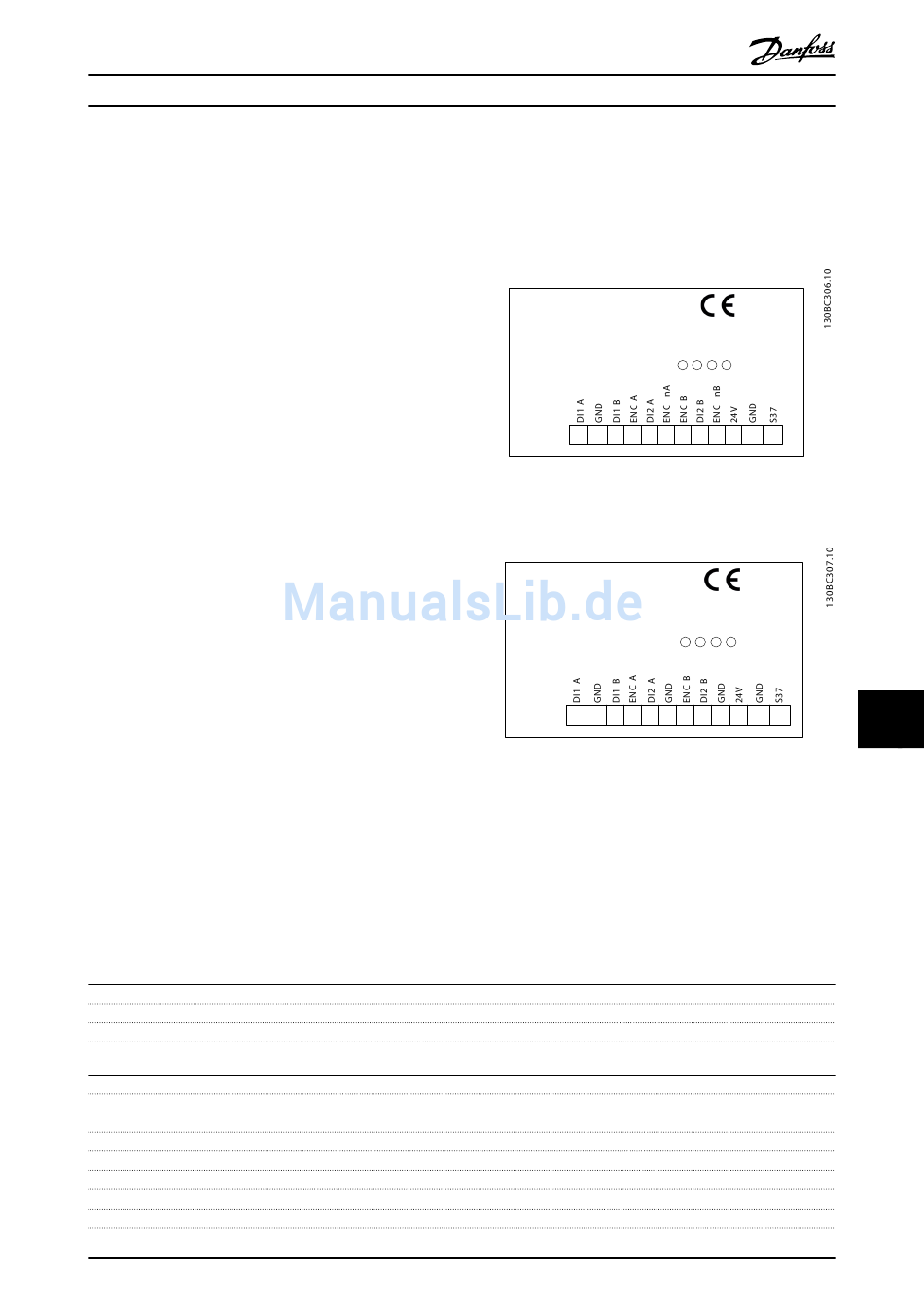

Vorderansicht
MCB 150
Safe Option
TTL Enc. interface
SW. ver. 1 .xx
Abbildung 11.20 MCB 150
MCB 151
Safe Option
HTL Enc. interface
SW. ver. 1 .xx
Abbildung 11.21 MCB 151
2 W (äquivalente Leistungsaufnahme bezogen auf VDD)
