Optionen und Zubehör
1
2
1 WICHTIG! Das Etikett MUSS wie gezeigt an der oberen
Frontabdeckung des LCP angebracht werden, um die
Kriterien der UL-Zulassung zu erfüllen.
2 Relaiskarte

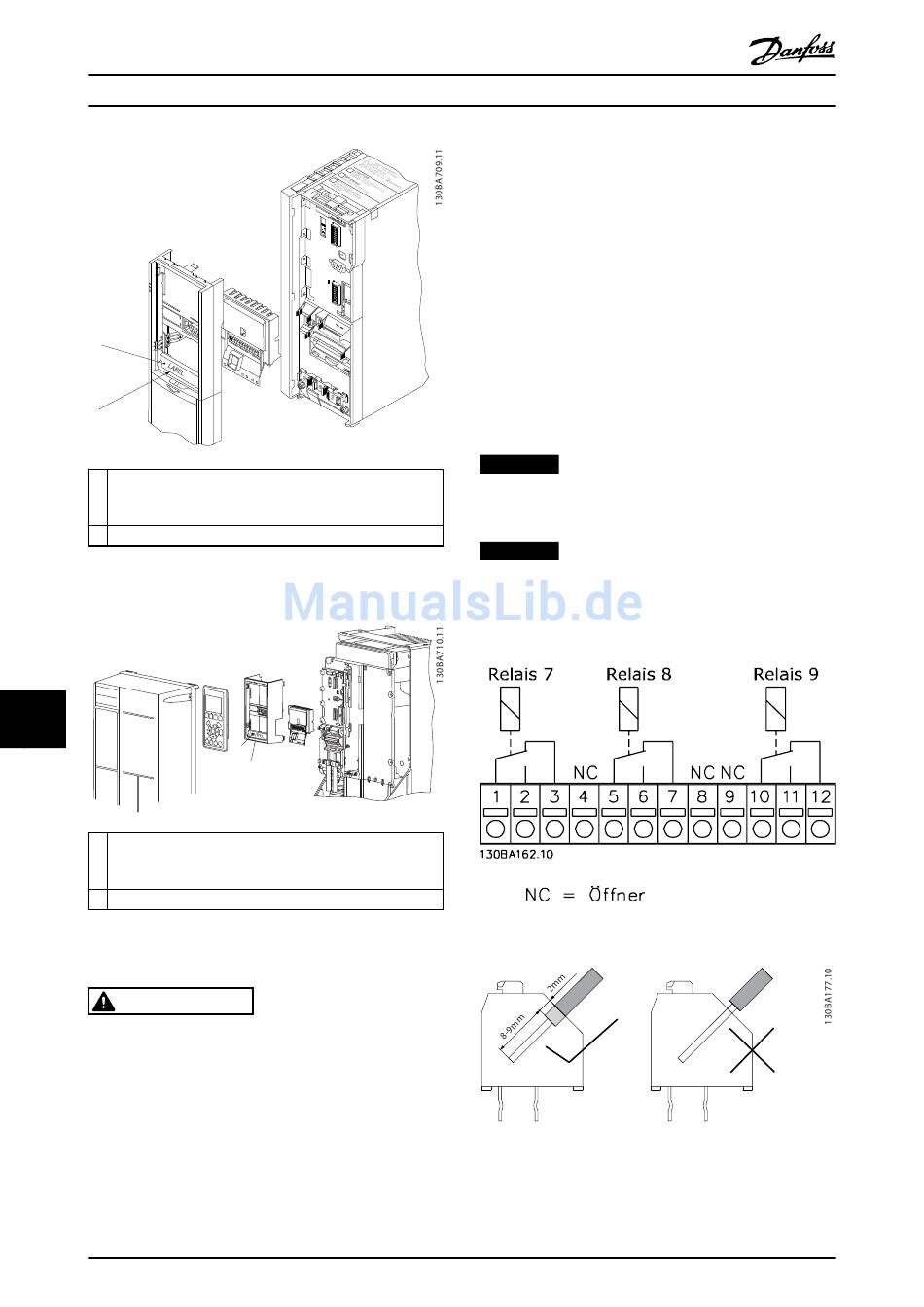

Abbildung 11.8 Baugrößen A2-A3-B3
11 11
1 WICHTIG! Das Etikett MUSS wie gezeigt an der oberen
Frontabdeckung des LCP angebracht werden, um die
Kriterien der UL-Zulassung zu erfüllen.
2 Relaiskarte
Abbildung 11.9 Baugrößen A5-B1-B2-B4-C1-C2-C3-C4
WARNUNG
Vorsicht! Doppelte Stromversorgung
Hinzufügen der MCB 105 Relaiskarten-Option:
1. Trennen Sie die Stromversorgung zum Frequen-
zumrichter.
2. Trennen Sie die spannungsführenden Anschlüsse
an den Relaisklemmen von der Stromversorgung.
3. Entfernen Sie das LCP, die Klemmenabdeckung
und die LCP-Befestigung vom Frequenzumrichter.
4. Schieben Sie die MCB 105-Option in Steckplatz B.
162
Projektierungshandbuch
DC-
DC+
6
5
1
2
2
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
5. Schließen Sie die Steuerkabel an und befestigen
Sie sie mit den beigefügten Kabelbindern.
6. Achten Sie darauf, das Kabel auf der richtigen
Länge abzuisolieren (siehe Abbildung 11.11)..
7. Verbinden Sie nie spannungsführende Teile
(Hochspannung) mit Steuersignalen (PELV).
8. Setzen Sie die erweiterte LCP-Befestigung und die
vergrößerte Klemmenabdeckung auf.
9. Ersetzen Sie das LCP.
10. Schließen Sie die Netzversorgung wieder am
Frequenzumrichter an.
11. Wählen Sie die Relaisfunktionen unter 5-40 Relais-
funktion [6-8], 5-41 Ein Verzög., Relais [6-8] und
5-42 Aus Verzög., Relais [6-8].
HINWEIS
Array [6] ist Relais 7, Array [7] ist Relais 8 und Array [8]
ist Relais 9.
HINWEIS
Entfernen Sie die Relaiskarte für einen Zugang zum
RS-485 Terminierungsschalter S801 oder zu den Strom/
Spannungsschaltern S201/S202 (siehe Abbildung 11.8 und
Abbildung 11.9, Position 2).
Abbildung 11.10 Relais
Abbildung 11.11 Korrekte Kabeleinführung
