12.7.7 Das PKE-Feld

Das PKE-Feld enthält 2 untergeordnete Felder: Parameter-
befehle und Antworten (AK) sowie Parameternummer
(PNU):

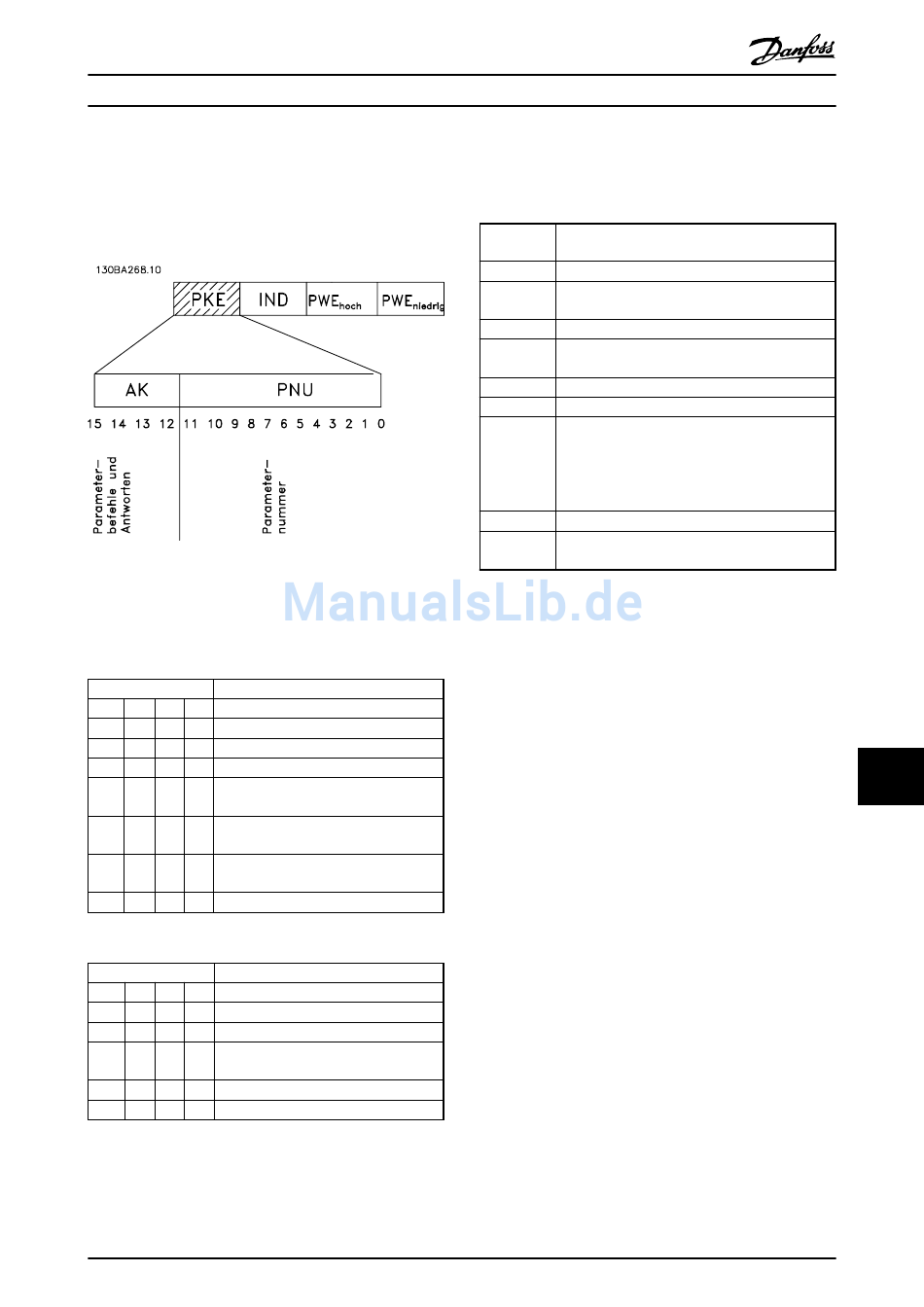

Abbildung 12.10 PKE-Feld
Die Bits Nr. 12–15 übertragen Parameterbefehle vom
Master zum Follower und senden bearbeitete Follower-
Antworten an den Master zurück.
Bit-Nr. Parameterbefehl
15 14 13 12
0 0 0 0 Kein Befehl
0 0 0 1 Parameterwert lesen
0 0 1 0 Parameterwert in RAM schreiben (Wort)
0 0 1 1 Parameterwert in RAM schreiben
(Doppelwort)
1 1 0 1 Parameterwert in RAM und EEprom
schreiben (Doppelwort)
1 1 1 0 Parameterwert in RAM und EEprom
schreiben (Wort)
1 1 1 1 Text lesen/schreiben
Tabelle 12.4 Parameterbefehle Master ⇒ Follower
Bit-Nr. Antwort
15 14 13 12
0 0 0 0 Keine Antwort
0 0 0 1 Übertragener Parameterwert (Wort)
0 0 1 0 Übertragener Parameterwert
(Doppelwort)
0 1 1 1 Befehl kann nicht ausgeführt werden
1 1 1 1 Übertragener Text
Tabelle 12.5 Antwort Follower⇒ Master
Kann der Befehl nicht ausgeführt werden, sendet der
Follower diese Antwort:
MG33BF03
Projektierungshandbuch
0111 Befehl kann nicht ausgeführt werden
und gibt folgende Fehlermeldung im Parameterwert (PWE)
aus:
PWE niedrig
(Hex)
0
1
2
3
4
5
11
82
83
Tabelle 12.6 Parameterwert Fehlermeldung

12.7.8 Parameternummer (PNU)

Die Bits Nr. 0–11 dienen zur Übertragung der Parame-
ternummer. Die Funktion des betreffenden Parameters ist
der Parameterbeschreibung im Programmierhandbuch zu
entnehmen.

12.7.9 Index (IND)

Der Index wird zusammen mit der Parameternummer zum
Lesen/Schreiben von Zugriffsparametern mit einem Index
verwendet, z. B. 15-30 Fehlerspeicher: Fehlercode. Der Index
besteht aus 2 Bytes, einem Lowbyte und einem Highbyte.
Nur das Low Byte wird als Index verwendet.

12.7.10 Parameterwert (PWE)

Der Parameterwertblock besteht aus zwei Wörtern (4
Bytes); der Wert hängt vom definierten Befehl (AK) ab.
Verlangt der Master einen Parameterwert, so enthält der
PWE-Block keinen Wert. Um einen Parameterwert zu
ändern (schreiben), wird der neue Wert in den PWE-Block
geschrieben und vom Master zum Follower gesendet.
Antwortet der Follower auf eine Parameteranfrage
(Lesebefehl), so wird der aktuelle Parameterwert im PWE-
Block an den Master übertragen. Wenn ein Parameter
keinen numerischen Wert enthält, sondern mehrere
Datenoptionen, z. B. 0-01 Sprache [0] Englisch und [4]
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
Fehlermeldung
Angewandte Parameternummer nicht vorhanden
Auf den definierten Parameter besteht kein
Schreibzugriff
Datenwert überschreitet die Parametergrenzen
Angewandtes Unterverzeichnis (Subindex) nicht
vorhanden
Parameter nicht vom Typ Array
Datentyp passt nicht zum definierten Parameter
Der Datenaustausch im definierten Parameter ist
im aktuellen Modus des Frequenzumrichters nicht
möglich. Bestimmte Parameter können nur
geändert werden, wenn der Motor ausgeschaltet
ist.
Kein Buszugriff auf definierten Parameter
Datenänderungen sind nicht möglich, da die
Werkseinstellung gewählt ist
12 12
183
