Anwendungsbeispiele
10
10

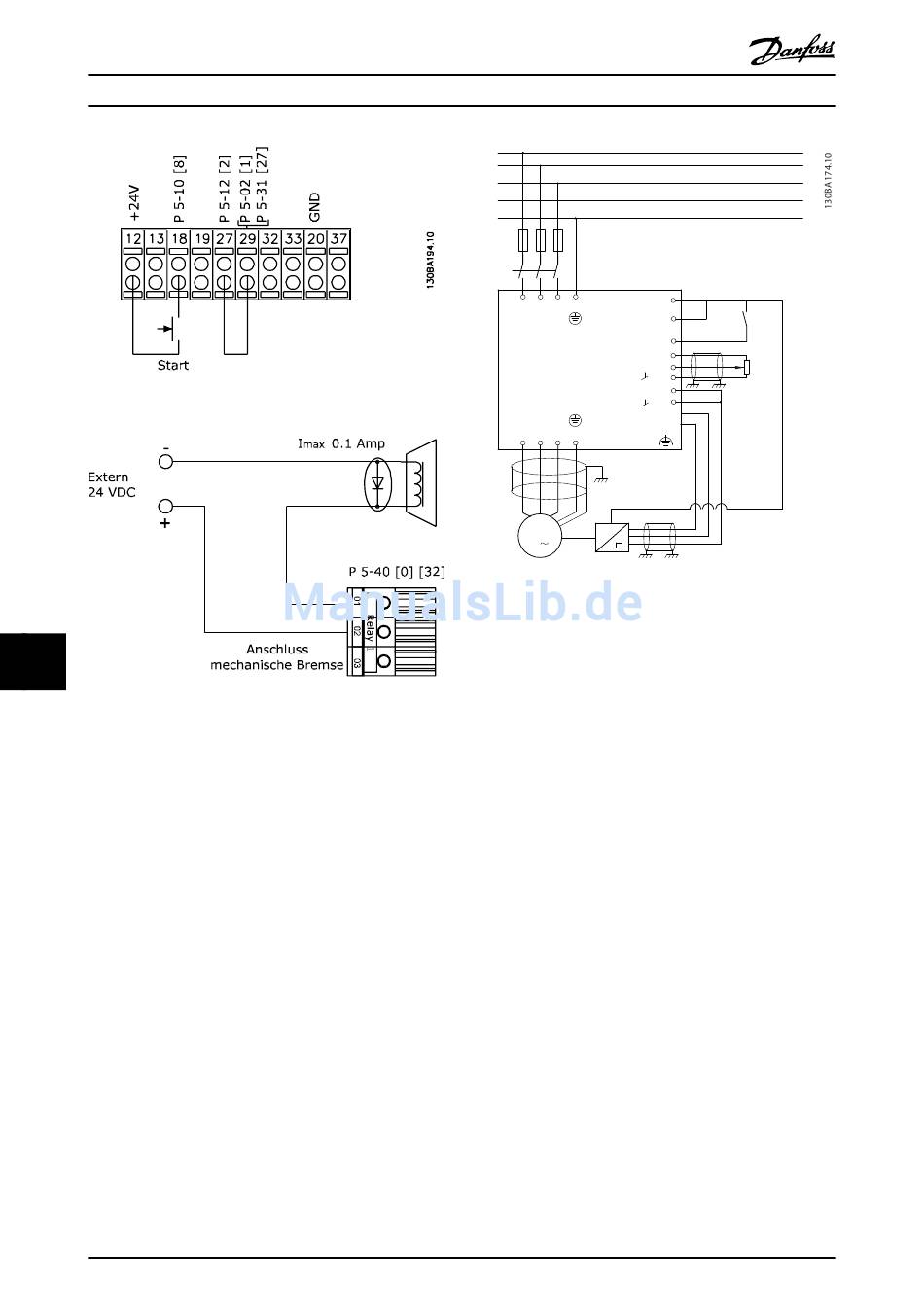

Abbildung 10.6 Externe elektromechanische Bremse
10.1.3 Programmieren der
Drehzahlregelung
Die erforderliche Motordrehzahl wird über ein Potenti-
ometer eingestellt, das mit Klemme 53 verbunden ist. Der
Drehzahlbereich liegt zwischen 0 und 1500 UPM, was 0 bis
10 V über das Potentiometer entspricht. Start und Stopp
werden durch einen mit Klemme 18 verbundenen Schalter
geregelt. Der PID-Drehzahlregler überwacht die aktuelle
Drehzahl des Motors mit Hilfe eines 24 V/HTL-Inkremental-
gebers als Istwertgeber. Der Istwertgeber (1024 Impulse
pro Umdrehung) ist mit den Klemmen 32 und 33
verbunden.
154
Projektierungshandbuch
L1
L2
L3
N
PE
Abbildung 10.7 Beispiel - Anschlüsse für die Drehzahlregelung
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
F1
12
91 92 93 95
37
L1 L2
L3
PE
18
50
53
55
39
20
U
V
W PE
32
33
96 97
98
99
M
24 Vdc
3
