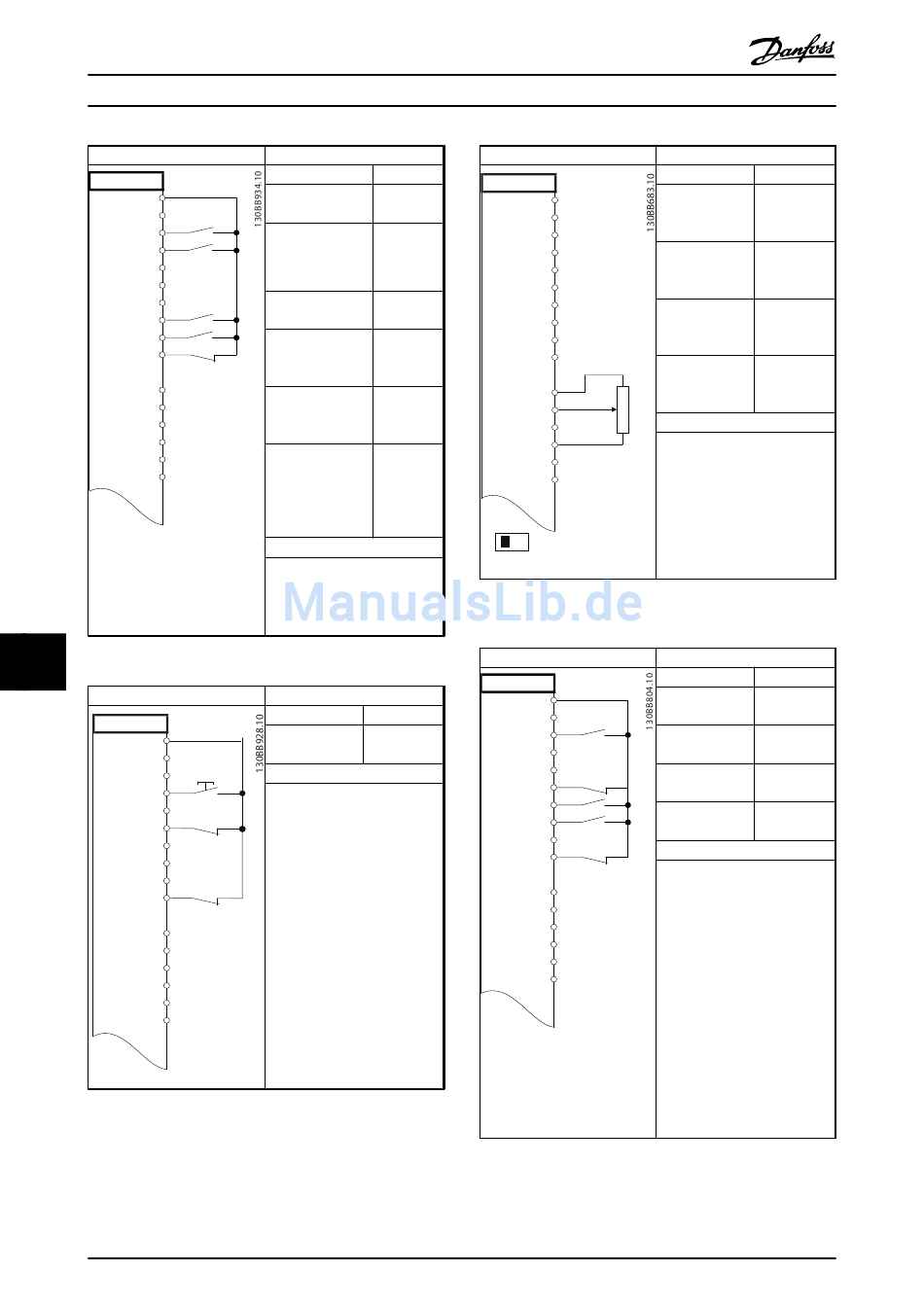

Danfoss VLT FC 301 Handbuch Für Fortgeschrittene Seite 152

Anwendungsbeispiele
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
10 10
Tabelle 10.7 Start/Stopp mit Reversierung und 4 Festdrehzahlen
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 10.8 Externe Alarmquittierung
150
Projektierungshandbuch
Parameter
Funktion Einstellung
5-10 Klemme 18 [8] Start
Digitaleingang
5-11 Klemme 19 [10]
Digitaleingang Reversierun
g*
5-12 Klemme 27 [0] Ohne
Digitaleingang Funktion
5-14 Klemme 32 [16]
Digitaleingang Festsollwert
Bit 0
5-15 Klemme 33 [17]
Digitaleingang Festsollwert
Bit 1
3-10 Festsollwert
Festsollwert 0 25%
Festsollwert 1 50%
Festsollwert 2 75%
Festsollwert 3 100%
*=Werkseinstellung
Hinweise/Anmerkungen:
Parameter
Funktion Einstellung
5-11 Klemme 19 [1] Reset
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53 ≈ 5kΩ
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 10.9 Drehzahlsollwert (über ein manuelles
Potentiometer)
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 10.10 Drehzahlkorrektur auf/ab
Parameter
Funktion Einstellung
6-10 Klemme 53 0,07 V*
Skal.
Min.Spannung
6-11 Klemme 53 10 V*
Skal.
Max.Spannung
6-14 Klemme 53 0 U/min
Skal. Min.-Soll/
Istwert
6-15 Klemme 53 1.500 U/min
Skal. Max.-Soll/
Istwert
*=Werkseinstellung
Hinweise/Anmerkungen:
Parameter
Funktion Einstellung
5-10 Klemme 18 [8] Start*
Digitaleingang
5-12 Klemme 27 [19] Sollw.
Digitaleingang speich.
5-13 Klemme 29 [21] Drehzahl
Digitaleingang auf
5-14 Klemme 32 [22] Drehzahl
Digitaleingang ab
*=Werkseinstellung
Hinweise/Anmerkungen:
MG33BF03
