Produktfunktionen
Ereignisse und Aktionen sind jeweils nummeriert und
paarweise verknüpft (Zustände). Wenn also Ereignis [0]
erfüllt ist (d. h. WAHR ist), wird die Aktion [0] ausgeführt.
Danach werden die Bedingungen von Ereignis [1]
ausgewertet, und wenn WAHR, wird Aktion [1] ausgeführt
usw. Es wird jeweils nur ein Ereignis ausgewertet. Ist das
Ereignis FALSCH, wird während des aktuellen Abtastin-
tervalls keine Aktion (im SLC) ausgeführt und es werden
keine anderen Ereignisse ausgewertet. Dies bedeutet, dass
4 4
der SLC, wenn er startet, Ereignis [0] (und nur Ereignis [0])
in jedem Abtastintervall auswertet. Nur wenn Ereignis [0]
als WAHR bewertet wird, führt der SLC Aktion [0] aus und
beginnt, Ereignis [1] auszuwerten. Sie können 1 bis 20
Ereignisse und Aktionen programmieren.
Wenn das letzte Ereignis/die letzte Aktion durchgeführt
wurde, startet die Sequenz ausgehend von Ereignis [0]/
Aktion [0] erneut. Abbildung 4.5 zeigt ein Beispiel mit 4
Ereignissen/Aktionen:

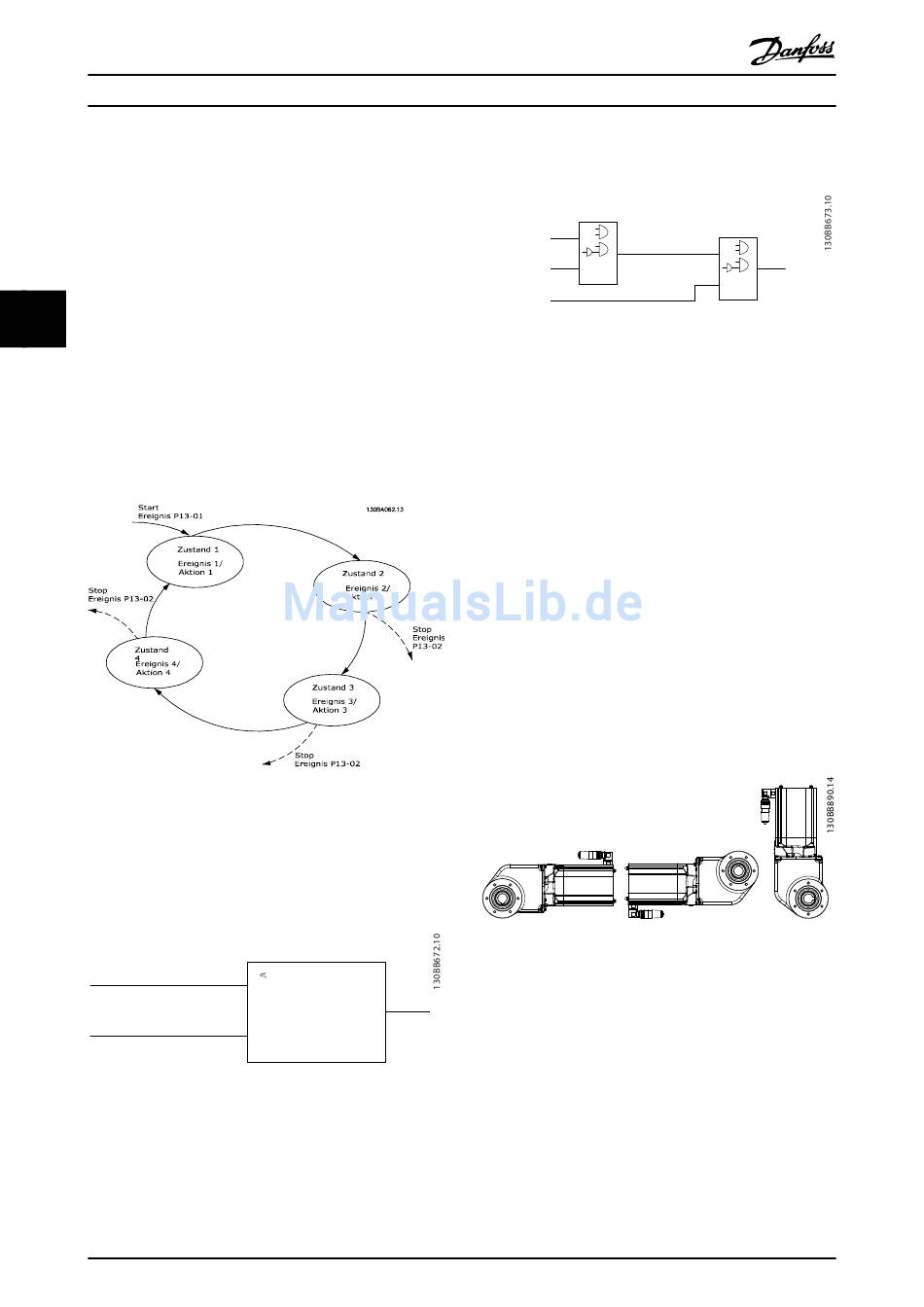

Abbildung 4.5 Ausführungsreihenfolge bei einer Program-
mierung von 4 Ereignissen/Aktionen
Vergleicher
Vergleicher dienen zum Vergleichen von stetigen Variablen
(z. B. Ausgangsfrequenz, Ausgangsstrom, Analogeingang
usw.) mit voreingestellten Festwerten.
Par. 13-10
Comparator Operand
Par. 13-12
Comparator Value
Abbildung 4.6 Vergleicher
Logikregeln
Parameter zur freien Definition von binären Verknüpfungen
(bool´sch). Es ist möglich, 3 bool'sche Zustände in einer
Logikregel über UND, ODER, NICHT miteinander zu
46
Projektierungshandbuch
Par. 13-11
Comparator Operator
=
TRUE longer than.
. . .
. . .
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
verknüpfen. Das Ergebnis (WAHR/FALSCH) kann z. B. von
einem Digitalausgang verwendet werden.
Par. 13-41
Logic Rule Operator 1
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2 . . .
. . .
Par. 13-44
Logic Rule Boolean 3
Abbildung 4.7 Logikregeln

4.2.15 Safe Torque Off

Informationen zur Funktion „Sicher abgeschaltetes
Moment" (Safe Torque Off, STO) finden Sie im Produk-
®
thandbuch VLT Frequenzumrichter – Sicher abgeschaltetes
Moment.
4.3 Danfoss VLT ®
FlexConcept
® ®
Danfoss VLT FlexConcept ist eine flexible, energie- und
kosteneffiziente Frequenzumrichterlösung, die
hauptsächlich für Förderbänder entwickelt wurde. Das
®
Konzept umfasst den VLT OneGearDrive
®
vom VLT AutomationDrive FC 302 oder VLT
Antrieb FCD 302.
OneGearDrive ist im Wesentlichen ein Permanentmagnet-
Motor mit Kegelradgetriebe. Das Kegelradgetriebe ist mit
verschiedenen Getriebeübersetzungen erhältlich.
P1
Abbildung 4.8 OneGearDrive
Der OneGearDrive kann je nach den Anforderungen der
jeweiligen Anwendung von einem VLT
®
FC 302 und VLT Dezentralen Antrieb FCD 302 in den
folgenden Leistungsgrößen angetrieben werden:
•
0,75 kW
•
1,1 kW
•
1,5 kW
•
2,2 kW
•
3,0 kW
Par. 13-43
Logic Rule Operator 2
. . .
. . .
®
®
, angetrieben
®
Dezentralen
P2 P3
®
AutomationDrive
