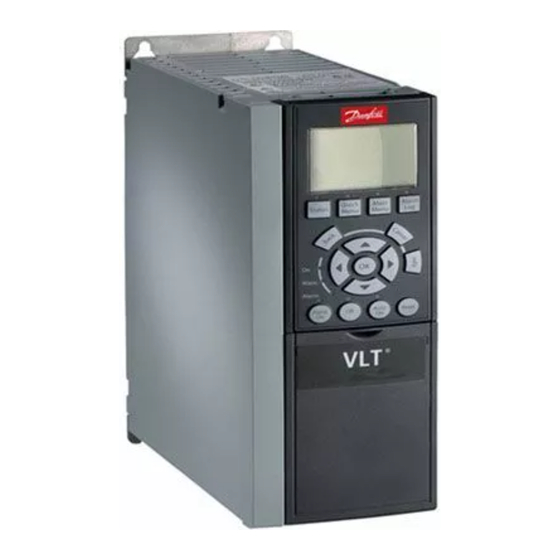

Danfoss VLT AutomationDrive FC301 Bedienungsanleitung

0,25-75 kw

Vorschau ausblenden Andere Handbücher für VLT AutomationDrive FC301:

Programmierhandbuch (304 Seiten)

Programmierungshandbuch (234 Seiten)

Handbuch für fortgeschrittene (202 Seiten)

Inhalt

100

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

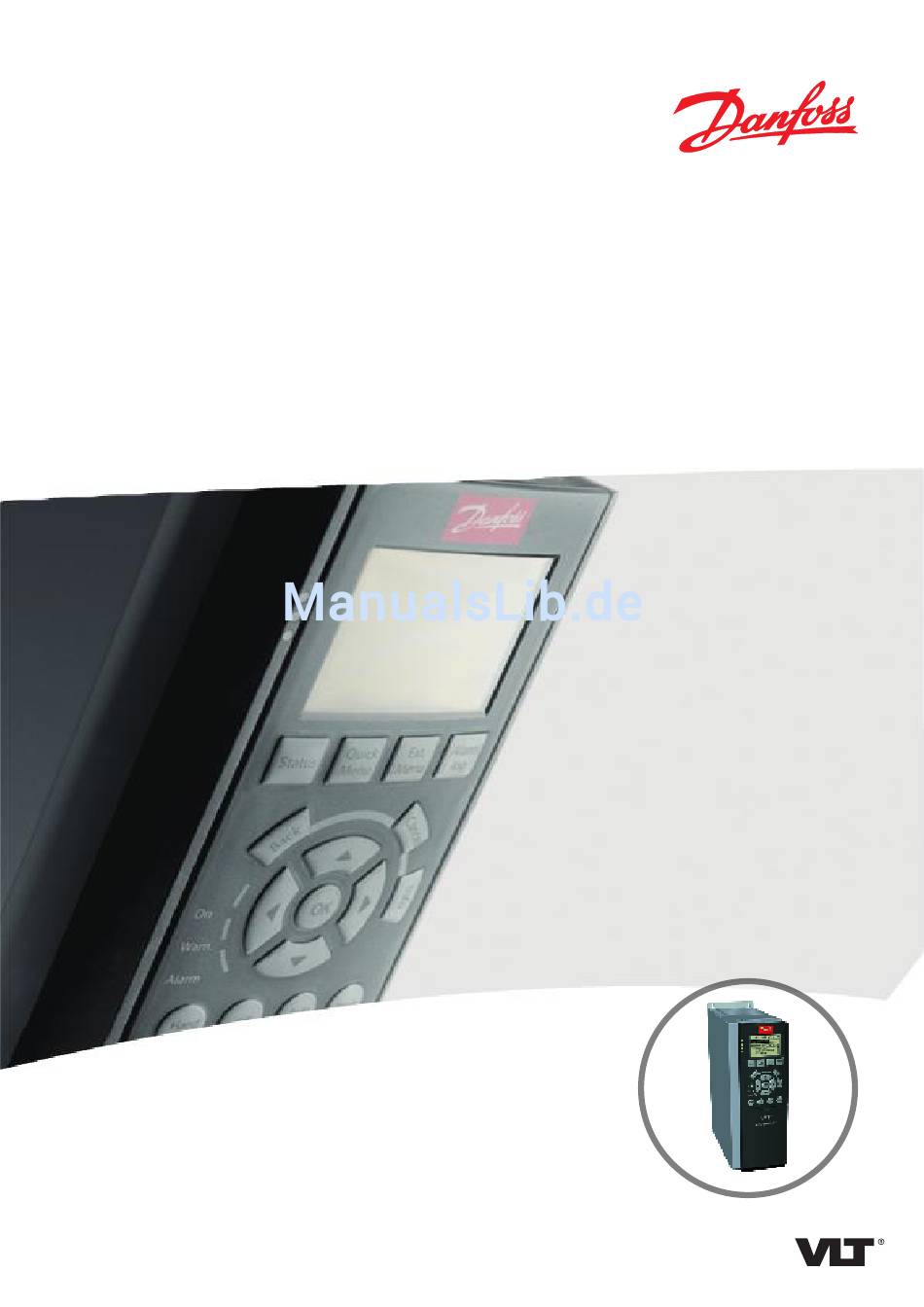

ENGINEERING TOMORROW

Bedienungsanleitung

VLT

AutomationDrive FC 301/302

0,25-75 kW

www.danfoss.de/vlt

Inhaltsverzeichnis

Fehlerbehebung

Inhaltszusammenfassung für Danfoss VLT AutomationDrive FC301

Seite 1 ENGINEERING TOMORROW Bedienungsanleitung ® AutomationDrive FC 301/302 0,25-75 kW www.danfoss.de/vlt...
Seite 3: Inhaltsverzeichnis
4.8.3 Aktivierung des Motorbetriebs (Klemme 27) 4.8.4 Auswahl Strom/Spannung (Schalter) 4.8.5 Mechanische Bremssteuerung 4.8.6 RS485 Serielle Schnittstelle 4.9 Checkliste vor der Installation 5 Inbetriebnahme 5.1 Sicherheitshinweise 5.2 Anlegen der Netzversorgung 5.3 Funktion LCP-Bedieneinheit MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 4 8.1.4 Netzversorgung 525–690 V (nur FC302) 8.2 Netzversorgung 8.3 Motorausgang und Motordaten 8.4 Umgebungsbedingungen 8.5 Kabel/Spezifikationen 8.6 Steuerung Eingang/Ausgang und Regelungsdaten 8.7 Sicherungen und Trennschalter 8.8 Anzugsdrehmomente für Anschlüsse 8.9 Nennleistungen, Gewicht und Abmessungen 9 Anhang Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 6: Einführung
1000 Hz eingestellt ist, ist mit der EU-Ausfuhranmeldung zeigt die Handbuchversion und die entsprechende Softwa- erhältlich. Weitere Informationen erhalten Sie von reversion an. Danfoss. Ausgabe Anmerkungen Softwareversion MG33ARxx Ersetzt MG33AQxx 7.XX, 48.XX Tabelle 1.1 Handbuch- und Softwareversion Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 7 Motorausgangsklemmen 96 (U), 97 (V), 98 (W) Schalter für analoge Schnittstelle (A53), (A54) Netzeingangsstecker 91 (L1), 92 (L2), 93 (L3) Relais 1 (01, 02, 03) – – Abbildung 1.1 Explosionszeichnung Baugrößen B und C, IP55 und IP66 MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 8 Anschluss für Kabelschirm USB-Anschluss Erde Abschluss Platte Schalter für Feldbus-Schnittstelle Erdungsschelle (PE) Digitale Ein-/Ausgänge und Versorgungsspannung von 24 V Erdungsschelle und Kabelzugentlastung für abgeschirmtes Abdeckung Kabel Abbildung 1.2 Explosionszeichnung, Baugröße A, IP20 Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 9: Blockschaltbild
Tabelle 1.2 Zulassungen und Zertifizierungen gungen am Netzeingang. • Die Kondensatoren speichern Weitere Zulassungen und Zertifizierungen sind verfügbar. die Gleichspannung. Bitte wenden Sie sich an einen örtlichen Danfoss Partner. Gleichspannungs- • Frequenzumrichter der Baugröße T7 (525-690 V) sind nur kondensatoren Sie überbrücken kurzzeitige für 525–600 V nach UL-Anforderungen zertifiziert.
Seite 10: Entsorgung
Sie dürfen elektrische Geräte und Geräte mit elektrischen Komponenten nicht zusammen mit normalem Hausmüll entsorgen. Sammeln Sie diese separat gemäß den lokalen Bestimmungen und den aktuell gültigen Gesetzen und führen Sie sie dem Recycling zu. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 11: Sicherheit
Frequenzumrichter Hochspannung. Erfolgen Installation, Inbetriebnahme und Wartung nicht durch qualifiziertes Personal, kann dies zu schweren Verletzungen oder sogar zum Tod führen! • Installation, Inbetriebnahme und Wartung dürfen ausschließlich von qualifiziertem Personal durchgeführt werden. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 12 Spannung und lädt das Gerät ggf. auf, was zu schweren Verletzungen oder Sachschäden führen kann. • Stellen Sie sicher, dass die Permanentmagnet- motoren blockiert sind, sodass sie sich unter keinen Umständen drehen können. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 13: Mechanische Installation
Eingangsspannung, -frequenz und -strom (bei niedrigen/ Abstand vor. Die Abstandsanforderungen finden hohen Spannungen) Sie unter Abbildung 3.2. Ausgangsspannung, -frequenz und -strom (bei niedrigen/ hohen Spannungen) Baugröße und Schutzart Maximale Umgebungstemperatur Zertifizierungen Entladezeit (Warnung) Abbildung 3.1 Produkttypenschild (Beispiel) MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 14 Motor auf. Halten Sie die Motorkabel so kurz wie möglich. Sorgen Sie durch Montage des Geräts auf einer ebenen, stabilen Oberfläche oder an der optionalen Rückwand für eine ausreichende Luftzirkulation zur Kühlung. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 16: Elektrische Installation
Leitungstyp und Nennwerte • Die Querschnitte und Hitzebeständigkeit aller verwendeten Kabel sollten den örtlichen und nationalen Vorschriften entsprechen. • Empfehlung für die Verdrahtung des Stroman- schlusses: Kupferdraht, bemessen für mindestens 75 °C (167 °F). Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 17 Verwenden Sie keine verdrillten Abschirmung- senden (Pigtails). HINWEIS POTENZIALAUSGLEICH Es besteht die Gefahr von Schalttransienten, wenn das Massepotenzial zwischen Frequenzumrichter und System abweicht. Installieren Sie Ausgleichskabel zwischen den Systemkomponenten. Empfohlener Leitungsquerschnitt: 16 mm (6 AWG). MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 18: Anschlussplan
Produkthandbuch zum Safe Torque Off. Klemme 37 ist nur in Bauform A1 Teil von FC301. Relais 2 und Klemme 29 haben im FC301 keine Funktion. 2) Schließen Sie die Abschirmung nicht an. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 19 Potenzialausgleich mindestens 16 mm Kabelisolierung (abisoliert) Abstand zwischen Steuerleitung, Motorkabel und Netzkabel: Mindestens 200 mm Kabelverschraubung Abbildung 4.3 EMV-konformer elektrischer Anschluss Weitere Informationen zu EMV finden Sie unter Kapitel 4.2 EMV-gerechte Installation MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 20: Zugang
Schließen Sie das Erdungskabel gemäß den Erdungsanweisungen inKapitel 4.3 Erdung , siehe Abbildung 4.6, an die nächstgelegene Erdungs- Abbildung 4.5 Zugang zur Verkabelung bei Gehäusen klemme an. der Schutzarten IP55 und IP66 Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 21: Netzanschluss
TT/TN-S-Netz mit geerdetem Zweig (geerdete Dreieckschaltung) den Frequen- zumrichter, so stellen Sie Parameter 14-50 EMV- Filter auf [0] Aus, um Beschädigungen des Zwischenkreises zu vermeiden und die Erdungs- kapazität gemäß IEC 61800-3 zu verringern. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 22: Steuerleitungen
Klemmen-Versorgungsspannung und einen 29 Digital- Bezugspotenzialausgang für eine optionale, vom eingang Kunden bereitgestellte 24-V-DC-Spannung bereit. – – Bezugspotenzial für FC302 und FC301 (optional im Gehäuse A1) Digitaleingänge und 0-V-Potenzial für 24-V- Spannungsversorgung. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 23: Verdrahtung Der Steuerklemmen
Führen Sie die abisolierte Steuerleitung in den Kontakt ein. Entfernen Sie den Schraubendreher. Das Kabel ist nun in der Klemme befestigt. Stellen Sie sicher, dass der Kontakt fest hergestellt ist. Lose Steuerkabel können zu Fehlern oder MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 24: Aktivierung Des Motorbetriebs (Klemme 27)
Stellen Sie die Schalter A53 und A54 zur Wahl des Parameter 2-21 Bremse schliessen bei Motordrehzahl Signaltyps ein: U wählt Spannung, I wählt Strom. oder Parameter 2-22 Bremse schließen bei Motorfrequenz eingestellte Frequenz ist und der Frequenzumrichter einen Stoppbefehl ausgibt. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 25: Rs485 Serielle Schnittstelle
Verwenden Sie ein abgeschirmtes serielles protokolle sind Optionskarten zum Einbau in den Schnittstellenkabel (empfohlen). Frequenzumrichter erhältlich. Die Installations- • Zur vorschriftsgemäßen Erdung siehe und Betriebsanweisungen entnehmen Sie der Kapitel 4.3 Erdung. Dokumentation der jeweiligen Optionskarte. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 26: Checkliste Vor Der Installation
Stellen Sie zur Gewährleistung der Störfestigkeit sicher, dass Steuerleitungen getrennt von Netz- und Motorkabeln verlaufen. • Prüfen Sie den Stellbereich der Signale. Danfoss empfiehlt die Verwendung von abgeschirmten Kabeln oder Kabeln mit verdrillten Aderpaaren. Stellen Sie sicher, dass die Abschirmung richtig abgeschlossen ist. • Abstand zur Stellen Sie sicher, dass für eine ausreichende Luftzirkulation entsprechende Freiräume über und unter dem...
Seite 27 POTENZIELLE GEFAHR IM FALLE EINES INTERNEN FEHLERS Es besteht Verletzungsgefahr, wenn Sie den Frequenzumrichter nicht ordnungsgemäß schließen. • Vor dem Einschalten des Stroms müssen Sie sicherstellen, dass alle Sicherheitsabdeckungen eingesetzt und sicher befestigt sind. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 28: Inbetriebnahme
Die LCP 101 funktioniert ähnlich wie die auf lose Anschlüsse. grafische LCP. Angaben zur Bedienung der LCP 101 finden Prüfen Sie, ob die Versorgungsspannung mit der Sie im Programmierhandbuch. Nennspannung von Frequenzumrichter und Motor übereinstimmt. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 29: Layout Der Grafischen Lcp Bedieneinheit
Reset Cancel Macht die letzte Änderung oder den letzten Befehl rückgängig, so lange der Anzeigemodus bzw. die Displayanzeige nicht Abbildung 5.1 LCP 102 geändert worden ist. Info Zeigt Informationen zu einer Funktion. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 30: Parametereinstellungen
▼ Drücken Sie die Tasten [ ], um durch die ▲ ▼ [Status] und der Pfeiltasten [ ] ein. Parameter zu navigieren, drücken Sie auf die Tasten [OK], um ein Parameter auszuwählen. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 31: Wiederherstellen Der Werkseinstellungen
Parameter 15-04 Anzahl Übertemperaturen. Benutzer-Menü, Fehlerspeicher, Alarm Log und • Parameter 15-05 Anzahl Überspannungen. weitere Überwachungsfunktionen. • Eine manuelle Initialisierung löscht alle Daten zu Motor, Programmierung, Lokalisierung und Überwachung und stellt die Werkseinstellungen wieder her. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 32: Grundlegende Programmierung
Parametern vor: Parameter 3-02 Minimaler Sollwert. Abbildung 5.2 Hauptmenü Parameter 3-03 Maximaler Sollwert. Parameter 3-41 Rampenzeit Auf 1. Parameter 3-42 Rampenzeit Ab 1. Parameter 3-13 Sollwertvorgabe. Verknüpft mit Hand/Auto Ort Fern. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 33: Einstellung Von Asynchronmotoren
Steuermodus genaue Motordaten erforderlich ungeeignetes Steuerprinzip sind. Je nach Anwendung können weitere Anpassungen Umschaltpunkt sind Motorschwin- erforderlich sein. gungen oder die Abschaltung des Frequenzumrichters. Siehe Tabelle 5.6 für anwendungsbezogene Empfehlungen. Tabelle 5.6 Empfehlungen für Flux-Anwendungen MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 34: Konfiguration Von Pm-Motoren
Behalten Sie die Standardwerte bei. angegeben. Wenn der Wert nicht für eine niedrigem Trägheits- Motordrehzahl von 1000 UPM verfügbar ist, moment berechnen Sie den korrekten Wert wie folgt: 50>I >5 Last Motor Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 35: Inbetriebnahme Des Motors Synrm Mit Vvc
100 % arbeiten, kann Nachdem Sie die ersten Programmierschritte durchgeführt der Motor überhitzen. haben, sind die Parameter für SynRM-Motoren in Parame- tergruppe 1–2* Motordaten, 1–3* Erw. Motordaten und 1-4* Erw. Motordaten II aktiv. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 36: Automatische Motoranpassung (Ama)
Motor im Linkslauf dreht. und Alarmmeldungen. Vergewissern Sie sich, dass der • Führen Sie dieses Verfahren bei kaltem Motor Richtungspfeil des LCP durch, um das beste Ergebnis zu erzielen. Linkslauf anzeigt. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 37: Überprüfung Der Drehrichtung Des Drehgebers
System wie vorgesehen arbeitet. mit einem PM-Motor finden Sie unter Kapitel 6.1.9 PM- Informationen zu Warn- oder Alarmmeldungen finden Sie Motor mit einem Absolutwertgeber. unter oder Kapitel 7.4 Liste der Warnungen und Alarmmel- dungen. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 38: Anwendungsbeispiele
Motor ein. DIN 37 ist eine Option. A OUT +10 V A IN A IN A OUT Tabelle 6.2 AMA ohne angeschlossene Kl. 27 Tabelle 6.1 AMA mit angeschlossener Kl. 27 Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 39 Hinweise/Anmerkungen: Hinweise/Anmerkungen: DIN 37 ist eine Option. A OUT A OUT DIN 37 ist eine Option. 4 - 20mA U - I Tabelle 6.4 Analoger Drehzahlsollwert (Strom) Tabelle 6.6 Drehzahl auf/Drehzahl ab MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 40 DIN 37 ist eine Option. Latched Start (18) Tabelle 6.7 Option Start-/Stopp-Befehl mit der Option Safe Stop Inverse (27) Torque Off Abbildung 6.3 Puls-Start/Stopp invers Speed Start/Stop (18) Abbildung 6.2 Start-/Stopp-Befehl mit Safe Torque Off Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 41: Externe Alarmquittierung
A OUT tsollwert Festsollwert 0 Festsollwert 1 Festsollwert 2 Festsollwert 3 100% * = Werkseinstellung Hinweise/Anmerkungen: DIN 37 ist eine Option. Tabelle 6.10 Externe Alarmquittierung Tabelle 6.9 Start/Stopp mit Reversierung und 4 Festdrehzahlen MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 42 Sie +10 V Parameter 1-90 Thermischer A IN Motorschutz auf [1] Thermistor A IN Warnung. RS-485 DIN 37 ist eine Option. A OUT U - I Tabelle 6.11 RS485-Netzwerkverbindung Tabelle 6.12 Motorthermistor Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 43 Wenn der Istwertfehler innerhalb von 5 s wieder unter diese Grenze fällt, läuft der Frequenzumrichter weiter, und die Warnung wird ausgeblendet. Relais 1 bleibt hingegen ausgelöst, bis Sie [Reset] auf der LCP drücken. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 44 Sie diesen in Parameter 1-41 Geber- Offset: Berechnen Sie den Rotor-Winkelversatz anhand dieser Formel: Rotor-Winkelversatz = Winkel ohne Magnetisierung - Winkel mit Magneti- sierung. Geben Sie den berechneten Wert unter Parameter 1-41 Geber-Offset ein. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 45: Wartung, Diagnose Und Fehlersuche
Tabelle 7.1 Betriebsart Fern Externe Signale, eine serielle Schnittstelle oder interne Festsollwerte geben den Drehzahl- sollwert vor. Der Frequenzumrichter nutzt den [Hand On]- Betrieb oder Sollwerte vom LCP. Tabelle 7.2 Sollwertvorgabe MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 46 Klemmenoptionen [21] Drehzahl auf und [22] Drehzahl ab ändern. JOG-Aufford. Es wurde ein Festdrehzahl JOG-Befehl gesendet, der Frequenzumrichter stoppt den Motor jedoch so lange, bis er ein Startfreigabe-Signal über einen Digitaleingang empfängt. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 47 Steuerklemmen oder serielle Schnittstelle verzögert. quittieren. • [4] Schnellstopp invers ist als Funktion eines Digitaleingangs gewählt (Parametergruppe 5-1* Digitaleingänge). Die entsprechende Klemme ist nicht aktiv. • Die Schnellstopp-Funktion wird über die serielle Kommunikation aktiviert. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 48: Warnungs- Und Alarmtypen
Ein Kurzschluss in einem angeschlossenen Potenziometer Entfernen Sie die Eingangsspannung zum Frequenzum- oder eine falsche Verkabelung des Potenziometers können richter, beheben Sie die Ursache des Fehlers und quittieren diesen Zustand verursachen. Sie den Frequenzumrichter. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 49 über dem Dauer-Nennstrom sollte der Zählerwert Spannungsgrenzwert des Steuersystems. Die Grenze ist steigen. Bei Betrieb unter dem Dauer-Nennstrom abhängig von der Nennspannung des Frequenzumrichters. des Frequenzumrichters sollte der Zählerwert Das Gerät bleibt aktiv. sinken. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 50 Klemme 50 angeschlossen ist. Verwenden Sie beiden Ströme zu groß ist (der Ausgangsstrom des die zu verwendende Klemme in Frequenzumrichters muss mit dem Eingangsstrom des Parameter 1-93 Thermistoranschluss. Frequenzumrichters identisch sein). Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 51 Die Warnung ist nur aktiv, wenn Parameter 8-04 Steuerwort Bei Frequenzumrichtern mit DC-Lüftern ist ein Istwert- Timeout-Funktion NICHT auf [0] Aus programmiert ist. sensor in den Lüfter integriert. Wenn der Lüfter einen MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 52 ALARM 29, Kühlkörpertemp Motorphase W zwischen dem Frequenzumrichter und dem Der Kühlkörper überschreitet seine maximal zulässige Motor fehlt. Temperatur. Sie können den Temperaturfehler erst dann quittieren, wenn die Temperatur eine definierte Kühlkör- Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 53 Prüfen Sie, ob lose Anschlüsse vorliegen oder Lieferanten oder den Danfoss-Service. Anschlüsse fehlen. Wenden Sie sich ggf. an Ihren Danfoss-Lieferanten oder - Tabelle 7.4 Interne Fehlercodes Service. Notieren Sie zuvor die Artikelnummer, um weitere Hinweise zur Fehlersuche und -behebung zu erhalten.
Seite 54 Stoppen), schaltet der Frequenzumrichter ab. • Prüfen Sie, ob Frequenzumrichter und Motor ALARM 50, AMA-Kalibrierungsfehler richtig geerdet und alle Anschlüsse fest Wenden Sie sich an Ihren Danfoss-Lieferanten oder den angezogen sind. Danfoss-Service. • Prüfen Sie, ob der korrekte Kabelquerschnitt ALARM 51, AMA-Motordaten überprüfen verwendet wurde.
Seite 55 Neustarts können zu einer Überhitzung des Motors führen. • Stellen Sie sicher, dass Umgebungs- und Betriebs- ALARM 58, AMA-Interner Fehler temperatur innerhalb der Grenzwerte liegen. Setzen Sie sich mit dem Danfoss -Lieferanten in • Prüfen Sie auf verstopfte Filter. Verbindung. •...
Seite 56 WARNUNG 89, Mechanische Bremse rutscht Aus- und Einschaltzyklus erzeugt, wenn der Frequenzum- Die Hubbremsenüberwachung erkennt eine Motordrehzahl richter auf den Betrieb mit weniger Wechselrichtern > 10 UPM. eingestellt wird und eingeschaltet bleibt. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 57: Fehlersuche Und -Behebung
Führen Sie einen Test mit einem anderen LCP Ersetzen Sie das defekte LCP oder Display (LCP) ist defekt. durch. Anschlusskabel. Fehler der internen Spannungs- versorgung oder defektes – Wenden Sie sich an den Händler. Schaltnetzteil (SMPS) MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 58 Motorparameter, darunter auch alle Schlupf- Parametergruppe 1-6* Lastabh. Einstellung. Motordrehzah Falsche Parametereinstellungen ausgleichseinstellungen. Prüfen Sie bei Beim Betrieb mit Rückführung prüfen Sie l instabil Regelung mit Rückführung die PID-Einstel- die Einstellungen in Parametergruppe lungen. 20-0* Istwert. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 59 Motordaten wurden falsch e des dungen. Aktivieren Sie die Überspannungs- eingegeben. Frequenzum- Stellen Sie sicher, dass Sie die Motordaten steuerung in richters korrekt eingegeben haben. Parameter 2-17 Überspannungssteuerung. Tabelle 7.5 Fehlersuche und -behebung MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 60: Technische Daten
] ([AWG]) Maximaler Kabelquerschnitt für Trennschalter 6,4,4 (10,12,12) ] ([AWG]) Typische Verlustleistung bei maximaler Nennlast [W] 0,94 0,94 0,95 0,95 0,96 0,96 0,96 0,96 0,96 Wirkungsgrad Tabelle 8.1 Netzversorgung 200-240 V, PK25-P3K7 Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 61 (350 MCM, (3/0, 2/0, 2/0) ] ([AWG]) 300 MCM, 4/0) Typische Verlustleistung bei maximaler Nennlast 1140 1143 1353 1400 1636 0,96 0,97 0,97 0,97 0,97 Wirkungsgrad Tabelle 8.3 Netzversorgung 200-240 V, P15K-P37K MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 62: Netzversorgung 380
Trennschalter 6,4,4 (10,12,12) ] ([AWG]) Typische Verlustleistung bei maximaler Nennlast [W] 0,93 0,95 0,96 0,96 0,97 0,97 0,97 0,97 0,97 0,97 Wirkungsgrad Tabelle 8.4 Netzversorgung 380-500 V (FC302), 380-480 V (FC301), PK37-P7K5 Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 63 Maximaler Kabelquerschnitt für Trennschalter 16, 10, 10 (6, 8, 8) ] ([AWG]) Typische Verlustleistung bei maximaler Nennlast [W] 0,98 0,98 0,98 0,98 Wirkungsgrad Tabelle 8.5 Netzversorgung 380-500 V (FC302), 380-480 V (FC301), P11K-P22K MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 64 (3/0, 2/0, 2/0) 300 MCM, 4/0) Geschätzte Verlustleistung 1083 1022 1384 1232 1474 bei maximaler Nennlast [W] Wirkungsgrad 0,98 0,98 0,98 0,98 0,99 Tabelle 8.6 Netzversorgung 380-500 V (FC302), 380-480 V (FC301), P30K-P75K Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 65: Netzversorgung 525-600 V (Nur Fc302)
(mindestens 0,2 (24)) ([AWG]) Maximaler Kabelquerschnitt für Trennschalter 6,4,4 (10,12,12) ] ([AWG]) Typische Verlustleistung bei maximaler Nennlast Wirkungsgrad 0,97 0,97 0,97 0,97 0,97 0,97 0,97 0,97 Tabelle 8.7 Netzversorgung 525-600 V (nur FC302), PK75-P7K5 MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 66 50, 35, 35 (6, 8, 8) (1, 2, 2) Trennschalter [mm ] ([AWG]) Geschätzte Verlustleistung bei maximaler Nennlast [W] Wirkungsgrad 0,98 0,98 0,98 0,98 0,98 Tabelle 8.8 Netzversorgung 525–600 V (nur FC302), P11K-P30K Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 67 3) Gilt für die Dimensionierung der Kühlung des Frequenzumrichters. Wenn die Taktfrequenz im Vergleich zur Werkseinstellung erhöht wird, kann die Verlustleistung bedeutend steigen. Die Leistungsaufnahme des LCP und typischer Steuerkarten sind eingeschlossen. Verlustleistungsdaten gemäß EN 50598-2 finden Sie unter www.danfoss.com/vltenergyefficiency 4) Bei Nennstrom gemessener Wirkungsgrad: Die Energieeffizienzklasse finden Sie unter Kapitel 8.4 Umgebungsbedingungen. Für Teillastverluste siehe www.danfoss.com/vltenergyefficiency.
Seite 68: Netzversorgung 525-690 V (Nur Fc302)
Trennschalter [mm 6, 4, 4 (10, 12, 12) ([AWG]) Typische Verlustleistung bei maximaler Nennlast (W) Wirkungsgrad 0,96 0,96 0,96 0,96 0,96 0,96 0,96 Tabelle 8.10 Baugröße A3, Netzversorgung 525-690 V IP20, P1K1-P7K5 Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 69 16, 10, 10 (6, 8, 8) schalter [mm ] ([AWG]) Typische Verlustleistung bei maximaler Nennlast Wirkungsgrad 0,98 0,98 0,98 0,98 Tabelle 8.11 Bauform B2/B4, Netzversorgung 525-690 V IP20/IP21/IP55 - NEMA 1/NEMA 12 (nur FC302 ), P11K-P22K MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 70 3) Gilt für die Dimensionierung der Kühlung des Frequenzumrichters. Wenn die Taktfrequenz im Vergleich zur Werkseinstellung erhöht wird, kann die Verlustleistung bedeutend steigen. Die Leistungsaufnahme des LCP und typischer Steuerkarten sind eingeschlossen. Verlustleistungsdaten gemäß EN 50598-2 finden Sie unter www.danfoss.com/vltenergyefficiency 4) Bei Nennstrom gemessener Wirkungsgrad: Die Energieeffizienzklasse finden Sie unter Kapitel 8.4 Umgebungsbedingungen. Für Teillastverluste siehe www.danfoss.com/vltenergyefficiency.
Seite 71: Netzversorgung
Min. Umgebungstemperatur bei Volllast -10 °C (14 °F) Min. Umgebungstemperatur bei reduzierter Leistung -25 bis +65/70 °C (-13 bis +149/158 °F) Temperatur bei Lagerung/Transport Max. Höhe über dem Meeresspiegel ohne Leistungsreduzierung 1000 m (3280 ft) MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 72: Kabel/Spezifikationen
Eingangskapazität 400 nF Alle Digitaleingänge sind von der Versorgungsspannung (PELV) und anderen Hochspannungsklemmen galvanisch getrennt. 1) Weitere Informationen über Klemme 37 und Safe Torque Off siehe Kapitel 4.8.5 Safe Torque Off (STO). Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 73 – Protective extra low voltage) und anderen Hochspannungsklemmen getrennt. 1) Nur FC302 . 2) Pulseingänge sind 29 und 33. 3) Drehgebereingänge: 32 = A, 33 = B. Digitalausgang Programmierbare Digital-/Pulsausgänge Klemme Nr. 27, 29 Spannungsniveau am Digital-/Pulsausgang 0–24 V MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 74 24 V DC, 0,1 A Klemmennummer Relais 02 (nur FC302) 4-6 (öffnen), 4-5 (schließen) 2)3) Maximaler Belastungsstrom der Klemme (AC-1) an 4-5 (NO/Schließer) (ohmsche Last) Überspannungs- Kat. II 400 V AC, 2 A Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 75: Sicherungen Und Trennschalter
Die Sicherungen in Kapitel 8.7.1 CE-Konformität bis Kapitel 8.7.2 UL-Konformität sind für einen Kurzschlussstrom von max. 100.000 A (symmetrisch) geeignet, abhängig von der Nennspannung des Frequenzumrichters. Mit der korrekten Sicherung liegt der Kurzschluss-Nennstrom (SCCR) des Frequenzumrichters bei 100.000 A MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 76: Ce-Konformität
(37) aR-250 (37) 18,5–22 gG-80 (18,5) gG-150 (18,5) NZMB2-A200 aR-125 (22) aR-160 (22) 30–37 aR-160 (30) aR-200 (30) NZMB2-A250 aR-200 (37) aR-250 (37) Tabelle 8.13 200–240 V, Baugrößen A, B und C Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 77 (55) aR-250 NZMB2-A250 aR-250 (75) 37–45 gG-100 (37) gG-150 (37) NZMB2-A200 gG-160 (45) gG-160 (45) 55–75 aR-200 (55) aR-250 NZMB2-A250 aR-250 (75) Tabelle 8.14 380–500 V, Baugrößen A, B und C MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 78 (30) – – C2/C3 gG-63 (37) gG-100 (37) – – gG-80 (45) gG-125 (45) gG-100 (55) gG-160 (55–75) – – gG-125 (75) Tabelle 8.16 525–690 V, Baugrößen A, B und C Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 79: Ul-Konformität
1) KTS-Sicherungen von Bussmann können KTN bei 240-V-Frequenzumrichtern ersetzen. 2) FWH-Sicherungen von Bussmann können FWX bei 240-V-Frequenzumrichtern ersetzen. 3) A6KR-Sicherungen von Ferraz-Shawmut können A2KR bei 240-V-Frequenzumrichtern ersetzen. 4) A50X-Sicherungen von Ferraz-Shawmut können A25X bei 240-V-Frequenzumrichtern ersetzen. MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 80 2028220-200 KLS-R-200 – A6K-200-R FWH-200 HSJ-200 A50-P-225 L50-S-225 2028220-250 KLS-R-250 – A6K-250-R FWH-250 HSJ-250 A50-P-250 L50-S-250 Tabelle 8.20 380–500 V, Baugrößen A, B und C 1) A50QS-Sicherungen von Ferraz-Shawmut können A50P-Sicherungen ersetzen. Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 81 JKS-100 JJS-100 – – – KTS-R-125 JKS-125 JJS-125 – – – KTS-R-150 JKS-150 JJS-150 – – – KTS-R-175 JKS-175 JJS-175 – – – Tabelle 8.22 525–690 V, Baugrößen A, B und C MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 82: Anzugsdrehmomente Für Anschlüsse
14 (124) (bis zu 95 mm (3 AWG)) 24 (212) (über 95 mm 37–45 55–75 11–22 (3 AWG)) Zwischenkreiskopplung, Anschlusskabel für Bremse 14 (124) Relais 0,5–0,6 (4,4–5,3) Masse 2–3 (17,7–26,6) Tabelle 8.24 Anzugsmoment für Kabel Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 85: Anhang
Nummerierte Listen zeigen Vorgehensweisen. Aufzählungslisten enthalten andere Informationen. Kursivschrift bedeutet: • Querverweise. • Link. • Parametername. • Parametergruppenname. • Parameteroption. • Fußnoten. Alle Abmessungen in Zeichnungen sind in [mm] (in) angegeben. 9.2 Aufbau der Parametermenüs MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 95: Index
Befestigen der Abdeckungen............18 Bestimmungsgemäße Verwendung..........4 Bremse Fehlerspeicher..................27 Bremsansteuerung................48 Fehlersuche und -behebung............57 Bremsgrenze..................50 Fernsteuerung..................4 Bremswiderstand................47 Flux....................31, 33, 41 Bremsung....................44 Burst-Transient..................15 Geerdete Dreieckschaltung.............. 19 MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 96 Nennleistung..................81 Stromanschluss................. 14 Qualifiziertes Personal................9 Leistung....................73 Quick-Menü.................... 27 Local Control Panel (LCP Bedieneinheit)........26 Rampe-Ab Zeit..................57 Manuelle Initialisierung..............29 Rampe-Auf Zeit..................57 Massekabel..................... 14 Regelung mit Rückführung............... 22 Danfoss A/S © 08/2016 Alle Rechte vorbehalten. MG33AR03...
Seite 97 Steuerleitungen..............18, 22, 24 Zertifizierung.................... 7 Steuersignal..................43 Steuerungseigenschaften............. 73 Zulassung....................7 Steuerwort-Timeout................ 49 Zurücksetzen..................53 Verdrahtung..................14 Zusatzeinrichtungen................24 STO......................22 Zusätzliche Handbücher..............4 Siehe auch Safe Torque Off Zustandsanzeige................... 43 MG33AR03 Danfoss A/S © 08/2016 Alle Rechte vorbehalten.
Seite 100 Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen der angemessenen und zumutbaren Änderungen an seinen Produkten – auch an bereits in Auftrag genommenen – vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S.
