8.8

Zyklisch Steuern

Beschreibung
Mit den Funktionsbausteinen "Zyklisch Steuern" können Sie selbst festlegen, welche
zyklischen Daten vom Automatisierungssystem über den PROFIBUS DP in SIMOCODE pro
weiterverarbeitet werden sollen. Typischerweise handelt es sich hierbei um binäre
Steuerbefehle der SPS / PLS. Durch Verknüpfung mit dem Funktionsbaustein
"Steuerstellen" in SIMOCODE pro kann so der Motor über PROFIBUS DP steuerbar
gemacht werden. Die direkte Verknüpfung des Analogwerts mit dem Funktionsbaustein
"AM1-Ausgang" bewirkt beispielsweise die zyklische Ausgabe des über PROFIBUS
gesendeten Werts am Ausgang des Analogmoduls.
Die Funktionsbausteine "Zyklisch Steuern" bestehen aus:
● Jeweils acht Bit (Byte 0 und Byte 1 für binäre Informationen)
● einem Wort (= zwei Byte, Byte 2 bis 3 für einen analogen Wert, frei programmierbar) bei
Basistyp 1.
Insgesamt stehen drei Funktionsbausteine "Zyklisch Steuern" (0, 1, 2/3) zur Verfügung.
Schema

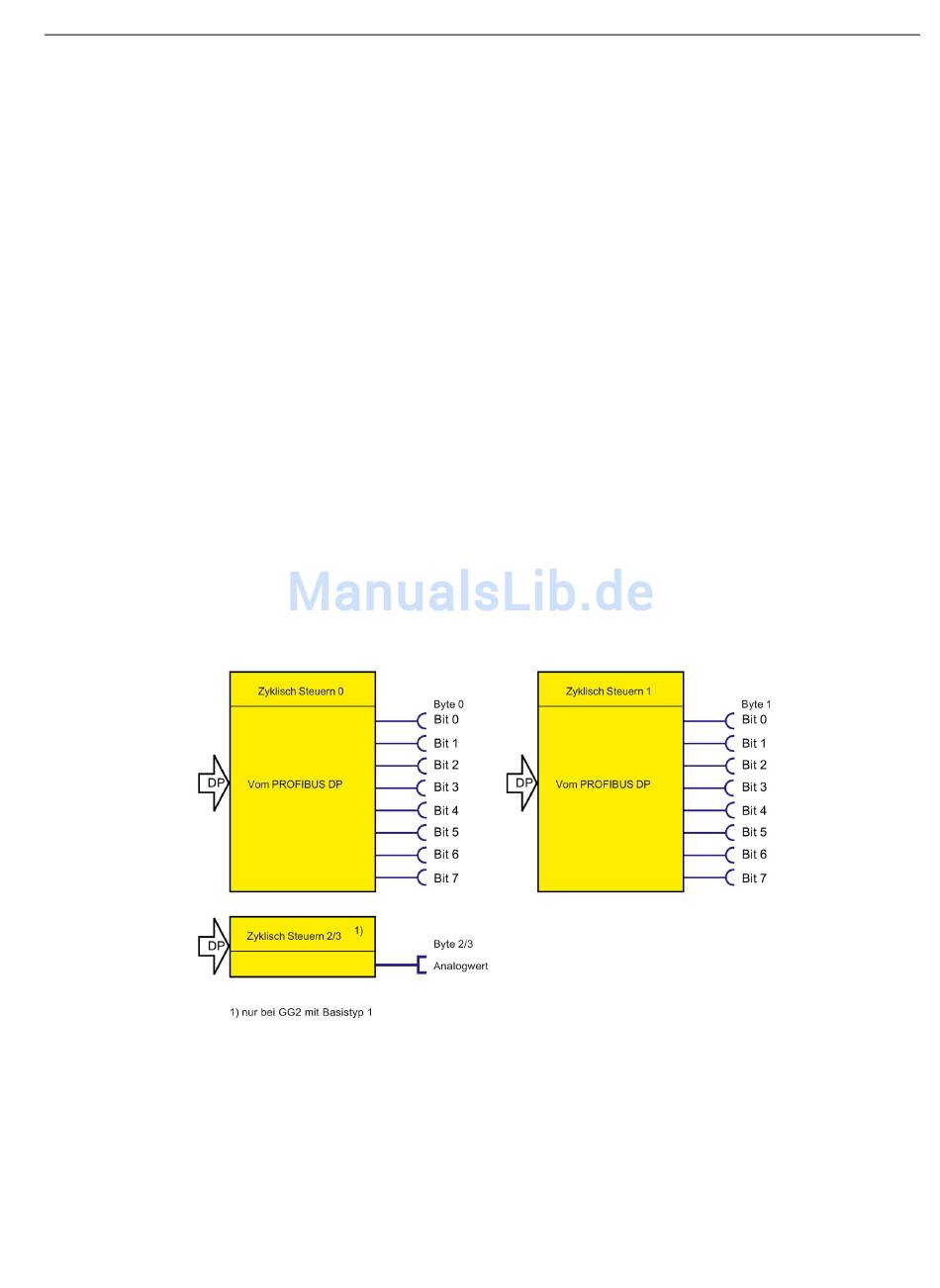

Folgendes Schema zeigt die Funktionsbausteine "Zyklisch Steuern":
Bild 8-11
SIMOCODE pro PROFIBUS
Systemhandbuch, 01/2015, NEB631605021000/RS-AB/007
Funktionsschema Zyklische Steuerdaten
Eingänge
8.8 Zyklisch Steuern
305
