Energieeinsparung mit Frequenzumrichtern
105
4.2 Effizienz von Motor und Frequenzumrichter
Die Effizienz eines aus einem mit einem Frequenzumrichter betriebenen Motor bestehenden
Systems lässt sich durch einfaches Multiplizieren der einzelnen Effizienzwerte berechnen.
η
= η
η
Motor *
System
Frequenzumrichter

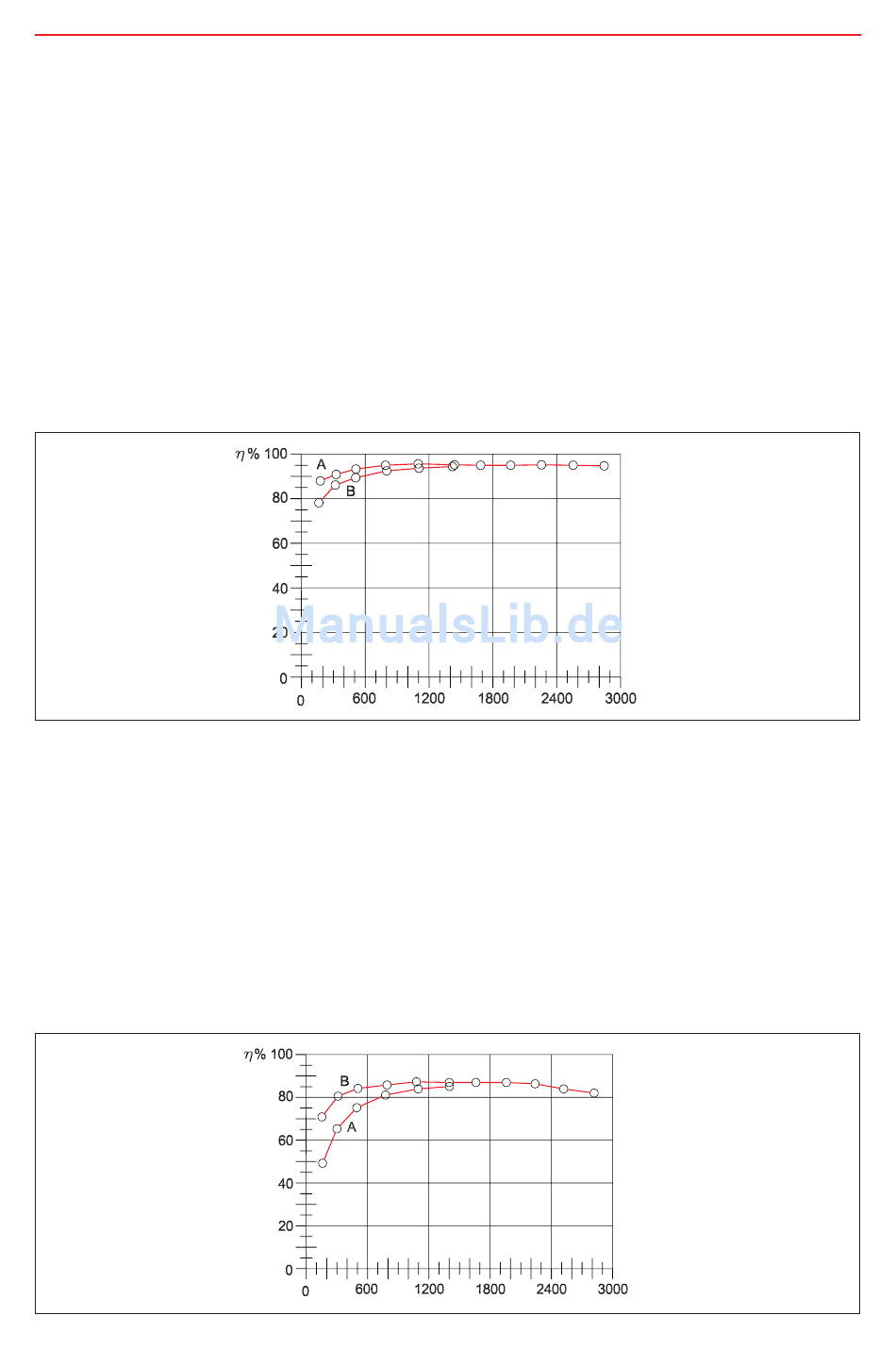

Abb. 4.2 „Effizienzbeispiel von Frequenzumrichtern (A = 100 % Last/B = 25 % Last)" zeigt
typische Effizienzkurven von Frequenzumrichtern bei zwei verschiedenen Lasten. Die Effizienz
eines Frequenzumrichters ist im gesamten Regelbereich hoch – sowohl bei hohen als auch
bei niedrigen Lastwerten.
min
-1
Abb. 4.2 Effizienzbeispiel von Frequenzumrichtern
Zusätzlich zum wirtschaftlichen Aspekt, der in einer Senkung des Energieverbrauchs aufgrund
der höheren Effizienz von Frequenzumrichtern besteht, ist außerdem auch die aus der Anlage
abzuführende Verlustleistung geringer. Das ist insbesondere beim Einbau des Frequenzumrich-
ters in einen Schaltschrank wichtig. Wenn die Verluste zu hoch sind, sind separate Kühlaggrega-
te erforderlich, die wiederum Energie verbrauchen.
Abb. 4.3 „Effizienzbeispiel eines 2-poligen Motors (A = 100 % Last/B = 25 % Last)" zeigt einen
Vergleich von normalen und Teillast-Wirkungsgraden von Motoren mit dem Frequenzumrichter.
min
-1
Abb. 4.3 Effizienzbeispiel eines 2-poligen Motors
