4 Elektrische Installation
4.1.25 Steuerklemmen
Referenznummern in Abbildung:
1.
10-poliger Stecker mit digitalen Steuerklemmen.
2.
3-poliger Stecker mit RS-485-Busklemmen.
3.
6-poliger Stecker mit analogen Steuerklemmen.
4.
USB-Verbindung
4
4.1.26 Test von Motor und Drehrichtung
Achtung: Der Motor kann unerwartet anlaufen, stellen Sie sicher, dass kein Personal und keine Geräte in Gefahr sind!
Bitte gehen Sie wie beschrieben vor, um den Motoranschluss und die
Drehrichtung zu testen. Starten Sie ohne Stromversorgung zum Gerät.
Abbildung 4.42:
2. Schritt: Stecken Sie ein Ende mit einem geeigneten
Klemmenschraubendreher in Klemme 27. (Hinweis: Bei Ge-
räten mit sicherer Stoppfunktion sollte die vorhandene Brü-
cke zwischen Klemme 12 und 37 nicht entfernt werden, da-
mit das Gerät laufen kann!)
46

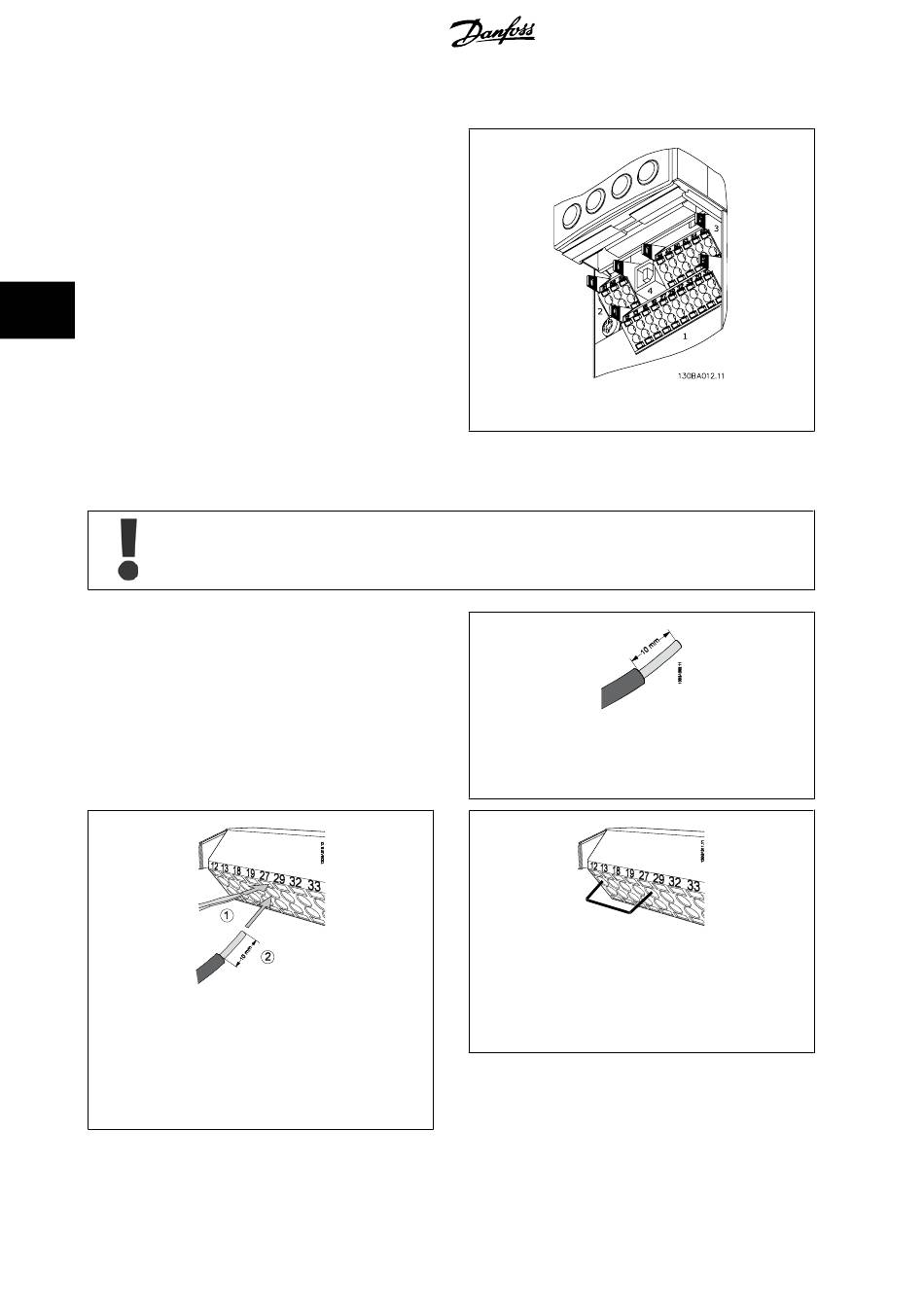

Abbildung 4.40: Steuerklemmen (alle Gehäuse)
Abbildung 4.41:
1. Schritt: Isolieren Sie zunächst beide Enden eines 50 bis
70 mm langen Drahtes ab.
Abbildung 4.43:
3. Schritt: Stecken Sie das andere Ende in Klemme 12 oder
13. (Hinweis: Bei Geräten mit sicherer Stoppfunktion sollte
die vorhandene Brücke zwischen Klemme 12 und 37 nicht
entfernt werden, damit das Gerät laufen kann!)
