122
5 Elektromagnetische Verträglichkeit
5.1 EMI und EMV
Der Begriff der elektromagnetischen Interferenzen (EMI) bezeichnet die Verschlechterung der
Leistung eines Geräts durch elektromagnetische Störungen.
EMI ist beispielsweise die Ursache für zufällige Punkte und Linien auf einem Fernsehbildschirm
(häufig „Schnee" genannt), die auftauchen, während im gleichen Raum ein Staubsauger läuft.
In diesem Beispiel ist der Staubsauger die Störungsquelle, während der Fernseher die Störungen
empfängt und somit die Störungssenke ist.

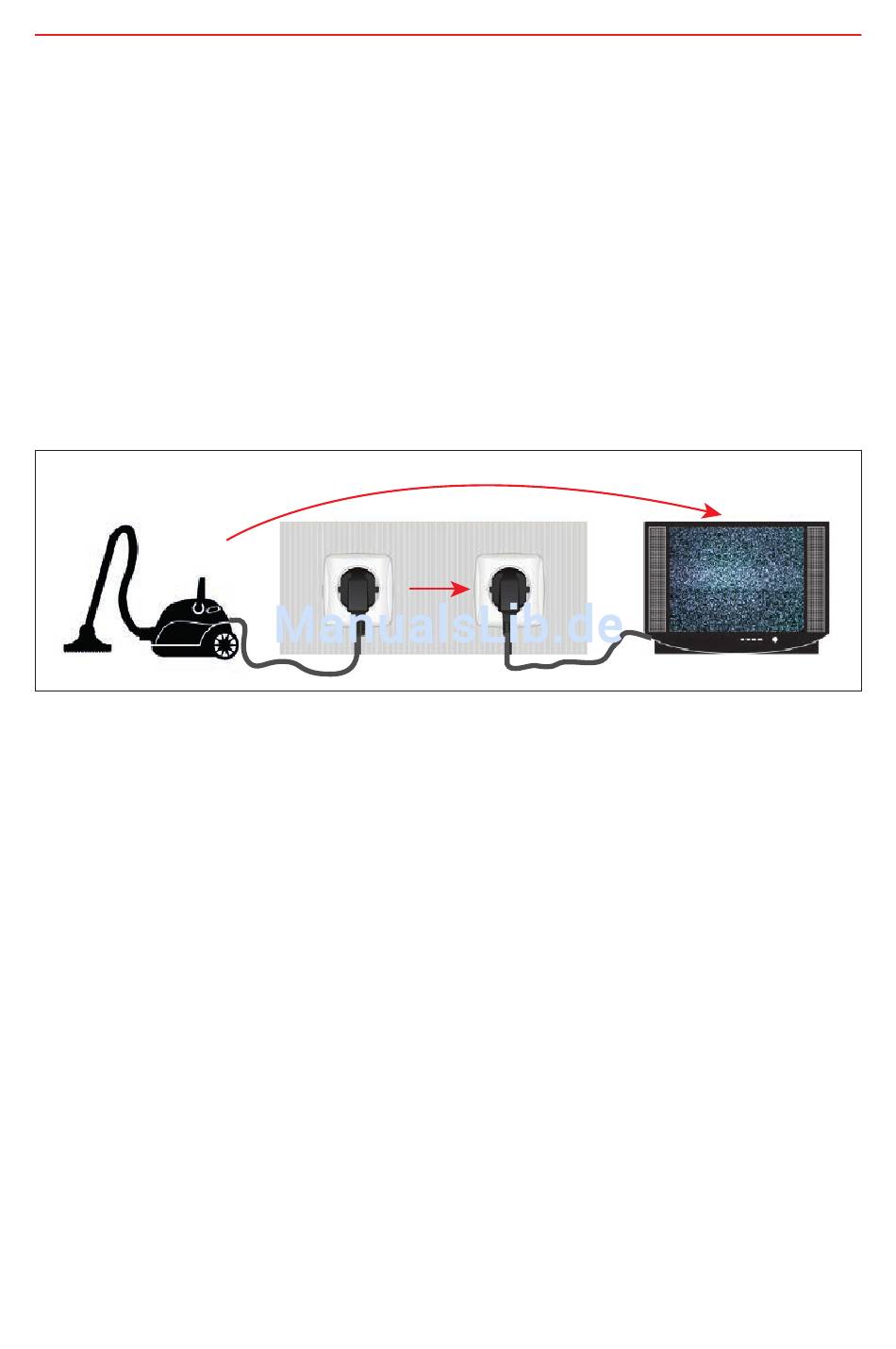

Abb. 5.1 Unterschied zwischen abgestrahlten und leitungsgebundenen Störungen
Die Verbreitung von elektromagnetischen Störungen kann über Leiter (leitungsgebundene
Störungen) oder über elektromagnetische Wellen (abgestrahlte Störungen) erfolgen. Es gibt
vier Kopplungsmechanismen für Störungen:
• Eine galvanische Kopplung tritt auf, wenn zwei Stromkreise (Störungsquelle und -senke)
über eine gemeinsame elektrische Leitung miteinander verbunden sind.
• Eine kapazitive Kopplung (auch bekannt als elektrische Kopplung) tritt auf, wenn
zwei Stromkreise eine gemeinsame Bezugserde haben und die Schwingungen über
Fremdkapazitäten eine Kopplung zwischen zwei Leitungen herstellen.
• Eine induktive Kopplung (auch bekannt als magnetische Kopplung) tritt auf, wenn das
Magnetfeld um einen stromdurchflossenen Leiter in einem anderen Leiter Ströme induziert.
• Eine elektromagnetische Kopplung tritt auf, wenn die Störungsquelle elektromagnetische
Energie über einen Leiter ausstrahlt, der als Sendeantenne fungiert. Der gestörte Stromkreis
empfängt die Störungen über einen Leiter, der als Empfangsantenne dient.
Es kann unterschiedliche Quellen von elektromagnetischen Störungen geben, wie z. B.:
• natürliche Quellen wie Blitzschlag;
• elektrische Geräte, die nicht dafür vorgesehen sind, elektromagnetische Strahlung zu
erzeugen: z. B. ein Frequenzumrichter oder eine Stromversorgung;
Abgestrahlte Störungen
Leitungsgebundene Störungen
Elektromagnetische Verträglichkeit
