130
5.4 Anlagen mit Frequenzumrichtern
Beim Anschluss von Frequenzumrichtern ist es wichtig, die anerkannten Regeln der Technik
zu beachten, um die elektromagnetische Verträglichkeit sicherzustellen. Beim Entwurf einer
Installation kann unter Beachtung der folgenden Schritte ein EMV-Plan erstellt werden:
• Auflisten der Komponenten, Geräte und Bereiche
• Unterteilung in potenzielle Störungsquellen und potenziell empfindliche Geräte
• Klassifizierung der Kabel, die die Geräte verbinden (potenziell störend oder potenziell
empfindlich)
• Festlegung der Anforderungen und Auswahl der Geräte
• Trennung von potenziellen Störungsquellen und potenziell empfindlichen Geräten
• Prüfung der Schnittstellen zwischen Störungsquellen und empfindlichen Geräten
• Verlegen von Kabeln gemäß der Klassifizierung
SPS usw.
Netzversorgung
Min. 10 mm

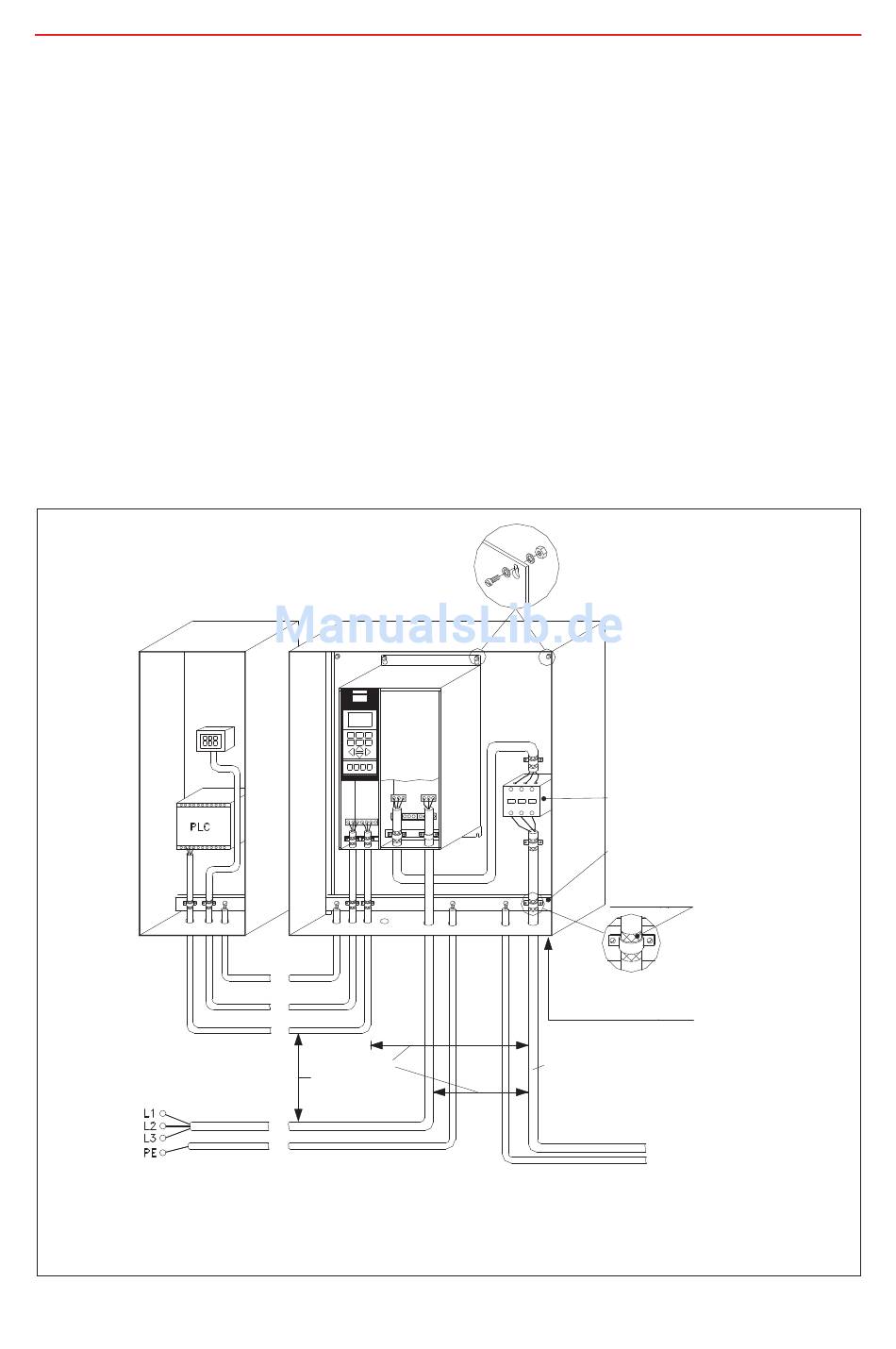

Abb. 5.10 Typische Maßnahmen in der Praxis bei der Installation eines einfachen Frequenzumrichters
Bedienteil/Schaltschrank
Min. 10 mm
2
Potenzialaus-
gleichskabel
Steuerleitungen
Mindestens
200 mm zwischen
Steuerkabeln,
Motorkabel und
Netzkabel
2
Elektromagnetische Verträglichkeit
Ausgangsschütz usw.
Erdungsschiene
Kabelisolierung (abisoliert)
Alle Kabeleinführungen auf
einer Seite des Schaltschranks
Motorkabel
Motor
PE: Min. 10 mm
2
