Produkthandbuch für VLT HVAC Drive

4.1.18. Test von Motor und Drehrichtung

Bitte gehen Sie wie beschrieben vor, um den Motoranschluss und die Drehrichtung zu testen.
Starten Sie ohne Stromversorgung zum Gerät.

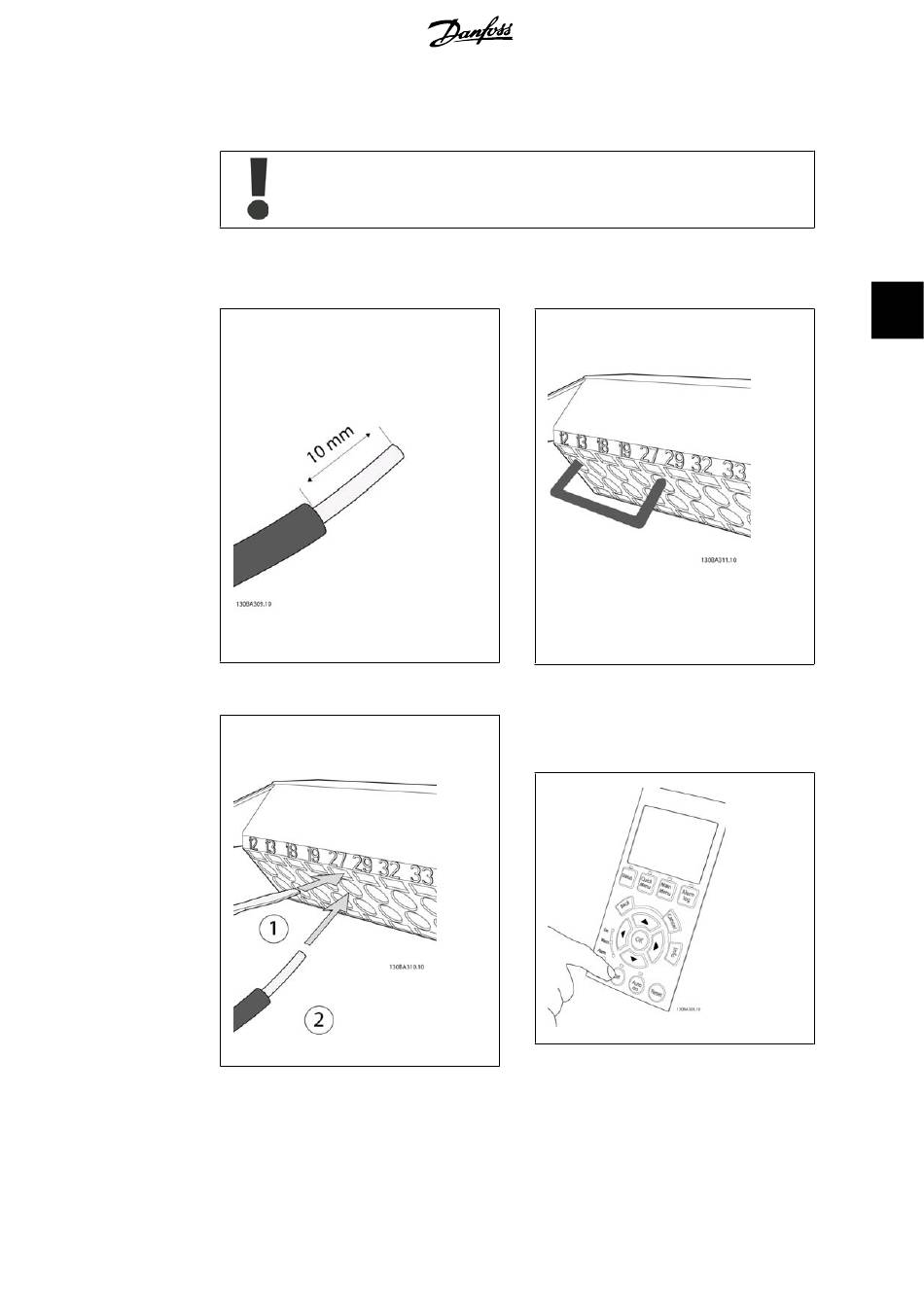

Illustration 4.19: Isolieren Sie zunächst beide En-
den eines 50 bis 70 mm langen Drahtes ab.
Illustration 4.20: Stecken Sie ein Ende mit einem
geeigneten Klemmenschraubendreher in Klemme
27 Beachten Sie, dass die vorhandene Brücke zwi-
schen Klemme 12 und 37 nicht entfernt werden
sollte, damit das Gerät laufen kann!
Achtung: Der Motor kann unerwartet anlaufen, stellen Sie sicher, dass kein Personal
und keine Geräte in Gefahr sind!
MG.11.A4.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
4. Elektrische Installation
Illustration 4.21: Stecken Sie das andere Ende in
Klemme 12 oder 13. Beachten Sie, dass die vor-
handene Brücke zwischen Klemme 12 und 37 nicht
entfernt werden sollte, damit das Gerät laufen
kann!
Illustration 4.22: Schalten Sie das Gerät ein und
drücken Sie die [Off]-Taste. In diesem Zustand
sollte der Motor nicht drehen. Drücken Sie [Off],
um den Motor bei Bedarf zu stoppen. Die LED an
der [OFF]-Taste sollte leuchten. Falls Alarme oder
