Elektromagnetische Verträglichkeit
Die Abschirmleistung eines Kabels wird in Form seiner Übertragungsimpedanz Z
Die Übertragungsimpedanz setzt einen Strom an der Oberfläche der Abschirmung mit den
durch diesen Strom auf der gegenüberliegenden Oberfläche der Abschirmung erzeugten
Spannungsabfall in Verbindung:

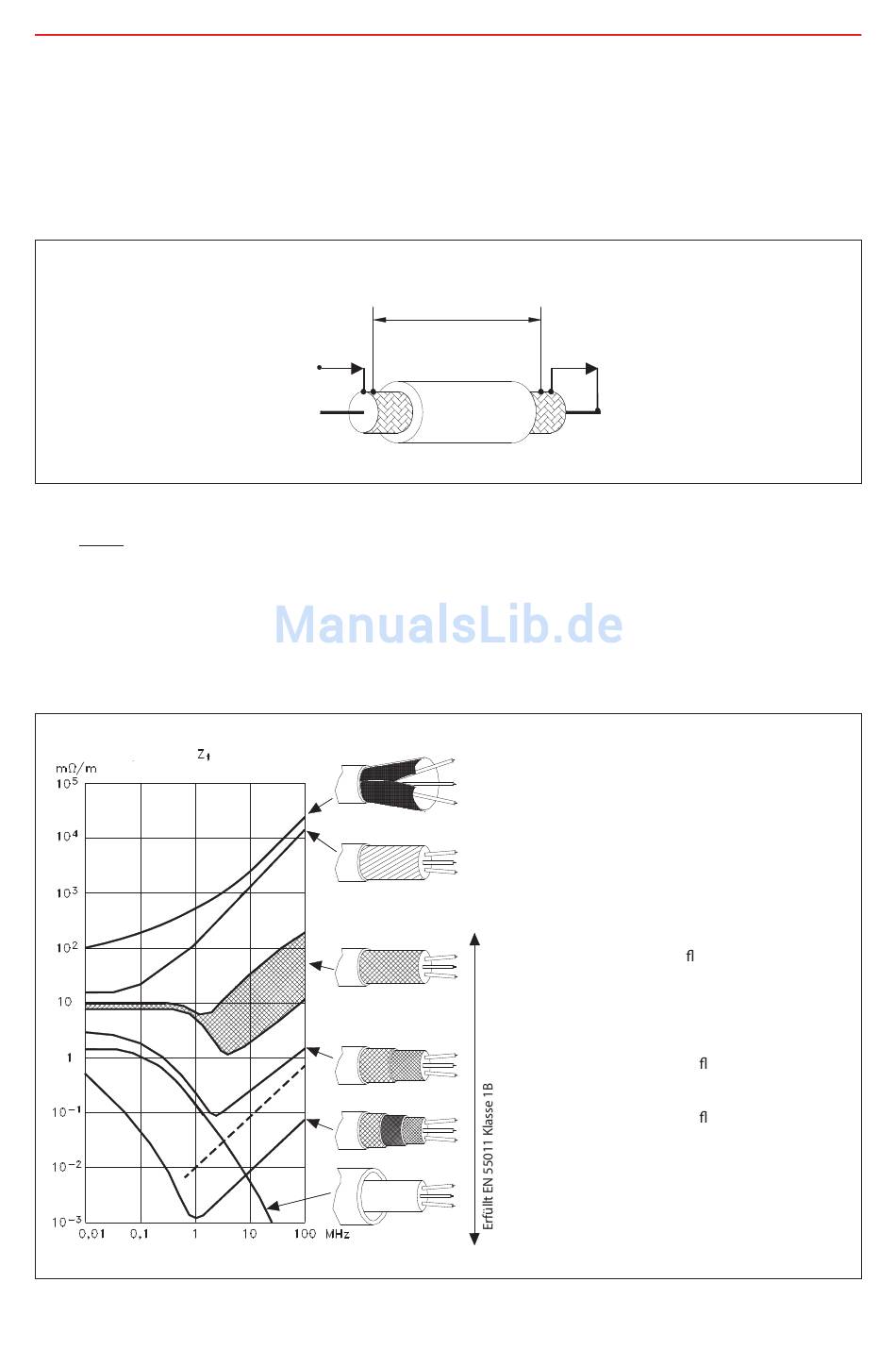

Abb. 5.6 Darstellung der Übertragungsimpedanz
U
2
Z
=
, wobei L die Kabellänge ist
T
I
• L
1
Je geringer der Wert der Übertragungsimpedanz, desto besser die Abschirmleistung. Die
nachstehende Tabelle zeigt typische Werte von Übertragungsimpedanzen für unterschiedliche
Arten von geschirmten Motorkabeln. Die gängigste Ausführung ist das einlagige
Kupferdrahtgeflecht, da es eine gute Abschirmleistung zu einem günstigen Preis bietet.
Übertragungsimpedanz,
Abb. 5.7 Abschirmleistung verschiedener Kabeltypen
U 2
I 1
Aluminiumfolie mit
Kupfererdungsdraht
Verdrillter Kupferdraht oder
abgeschirmtes Stahldrahtkabel
Einlagiges Kupferdrahtge echt mit prozentual
schwankender Schirmabdeckung
Zweilagiges Kupferdrahtge echt
Zweilagiges Kupferdrahtge echt
mit hochpermeabler mittlerer Schicht
In starrem Kupfer- oder Stahlrohr geführtes Kabel
127
angegeben.
T
