50
Wenn diese Werte sich unterscheiden, wird das Verhältnis zwischen der Zeit t
Transistor leitet) und der Zeit t
Weise den Effektivwert der Gleichspannung abhängig von der Zeit, während der der Transistor
leitet. Anders gesagt:
t
U
= U x
off
V
t
+ t
on
Unterbricht der Chopper-Transistor den Strom, versucht die Filterspule (oder „Drossel"), eine
unendlich hohe Spannung über den Transistor zu erzeugen. Um dies zu verhindern, schützt eine
Freilaufdiode den Chopper; siehe Abb. 2.9 „Variabler Gleichspannungs-Zwischenkreis".
O
On
Situation 1

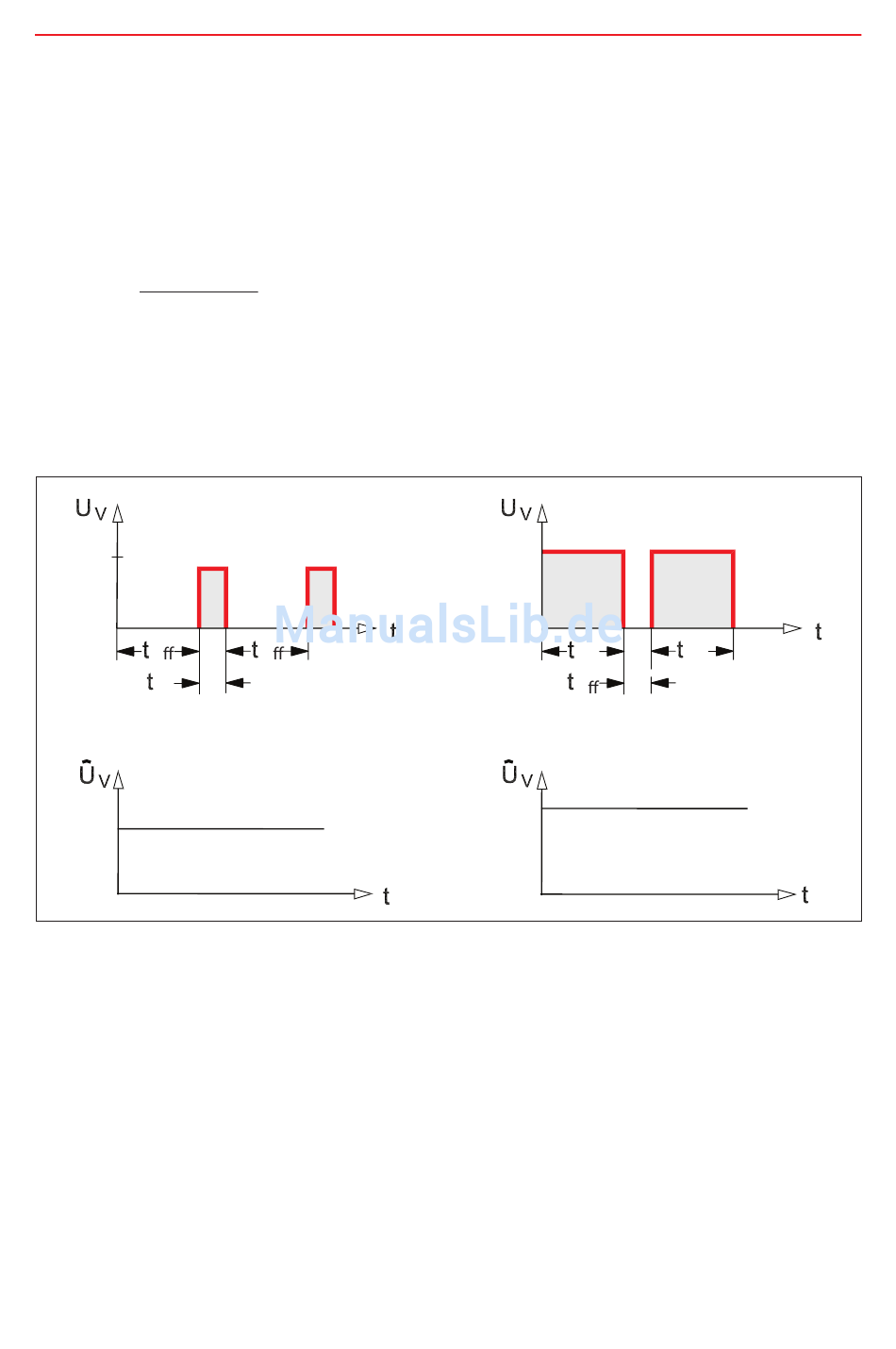

Abb. 2.10 Chopper-Transistor regelt die Zwischenkreisspannung mit entsprechendem Effektivwert
Der Filter im Zwischenkreis glättet die Rechteck-Spannung nach dem Chopper und hält die
Spannung konstant bei einer gegebenen Frequenz. Die zur Spannung gehörende Frequenz
erzeugt der Wechselrichter.
(wenn der Transistor sperrt) angepasst, und variiert auf diese
off
off
O
Frequenzumrichter
(wenn der
on
On
On
O
Situation 2
