Elektromagnetische Verträglichkeit
128
Die Übertragungsimpedanz kann sich durch einen falschen Schirmanschluss drastisch erhöhen.
Die Abschirmung eines Kabels muss über eine großflächige Auflage an das Gehäuse des
jeweiligen Geräts angeschlossen sein. Die Verwendung von verdrillten Abschirmungsenden
zum Anschluss der Abschirmung führt zu einer erhöhten Übertragungsimpedanz und macht
die Abschirmwirkung des Kabels zunichte.

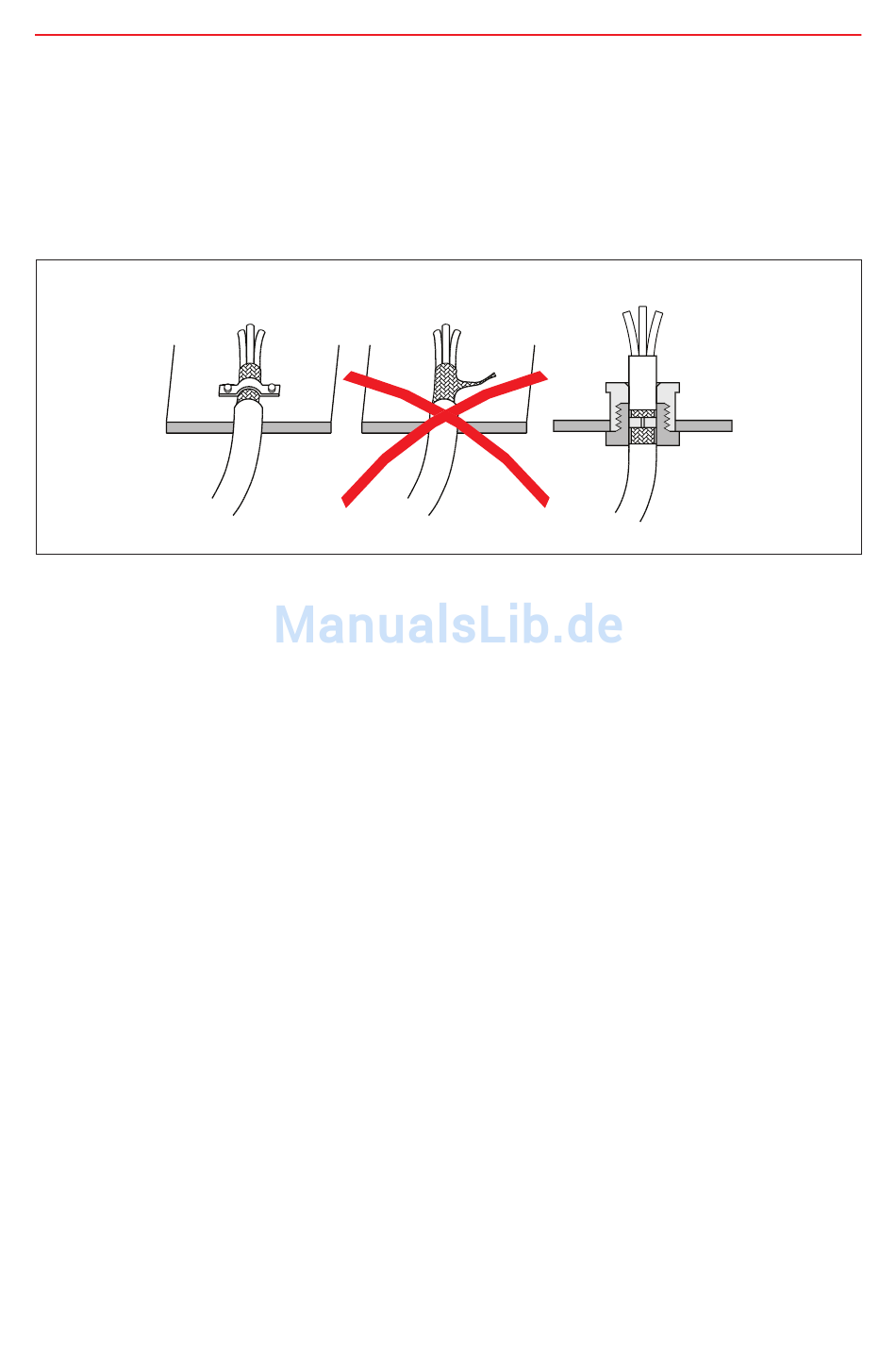

Kabelschelle
Erdungsklemme
Kabelverschraubung
Gut
Schlecht
Gut
Abb. 5.8 Installation eines Kabelschirms
Häufig wird die Frage gestellt, ob beide Enden eines abgeschirmten Kabels aufzulegen sind oder
nur ein Ende. Hierbei ist zu bedenken, dass die Wirkung eines abgeschirmten Kabels reduziert
wird, wenn nur ein Ende aufgelegt wird. Es ist sehr wichtig, beide Enden des Motorkabels korrekt
abzuschließen, da andernfalls Störungen auftreten könnten.
Der Grund für die Tatsache, in einigen Fällen nur ein Ende anzuschließen, hängt
mit Brummschleifen in Signalleitungen zusammen. Das bedeutet, dass es eine
Spannungspotenzialdifferenz zwischen den Gehäusen der beiden angeschlossenen Geräte
gibt (z. B. Frequenzumrichter und SPS) und dass im Falle einer Verbindung der beiden Gehäuse
über die Abschirmung ein Erdstrom erzeugt wird (mit einer Frequenz von 50 Hz/60 Hz).
Dieser Strom koppelt sich dann an das Signal und stört es – bei Audio-Anwendungen ist dies
allgemein als „Brummen" bekannt. Die beste Lösung ist in diesem Fall die Verwendung einer
Ausgleichsverbindung parallel zum abgeschirmten Kabel. Falls dies nicht möglich ist, kann
ein Ende des abgeschirmten Kabels über einen 100-nF-Kondensator abgeschlossen werden.
Dies unterbricht die Brummschleife bei niedriger Frequenz (50 Hz), während gleichzeitig
die Abschirmung im hohen Frequenzbereich aufrechterhalten wird. In einigen Geräten ist
dieser Kondensator bereits eingebaut. So ist etwa bei Danfoss VLT®-Frequenzumrichtern die
Abschirmverbindung für Signalkabel an Anschluss 61 vorhanden.
