Netzrückwirkungen

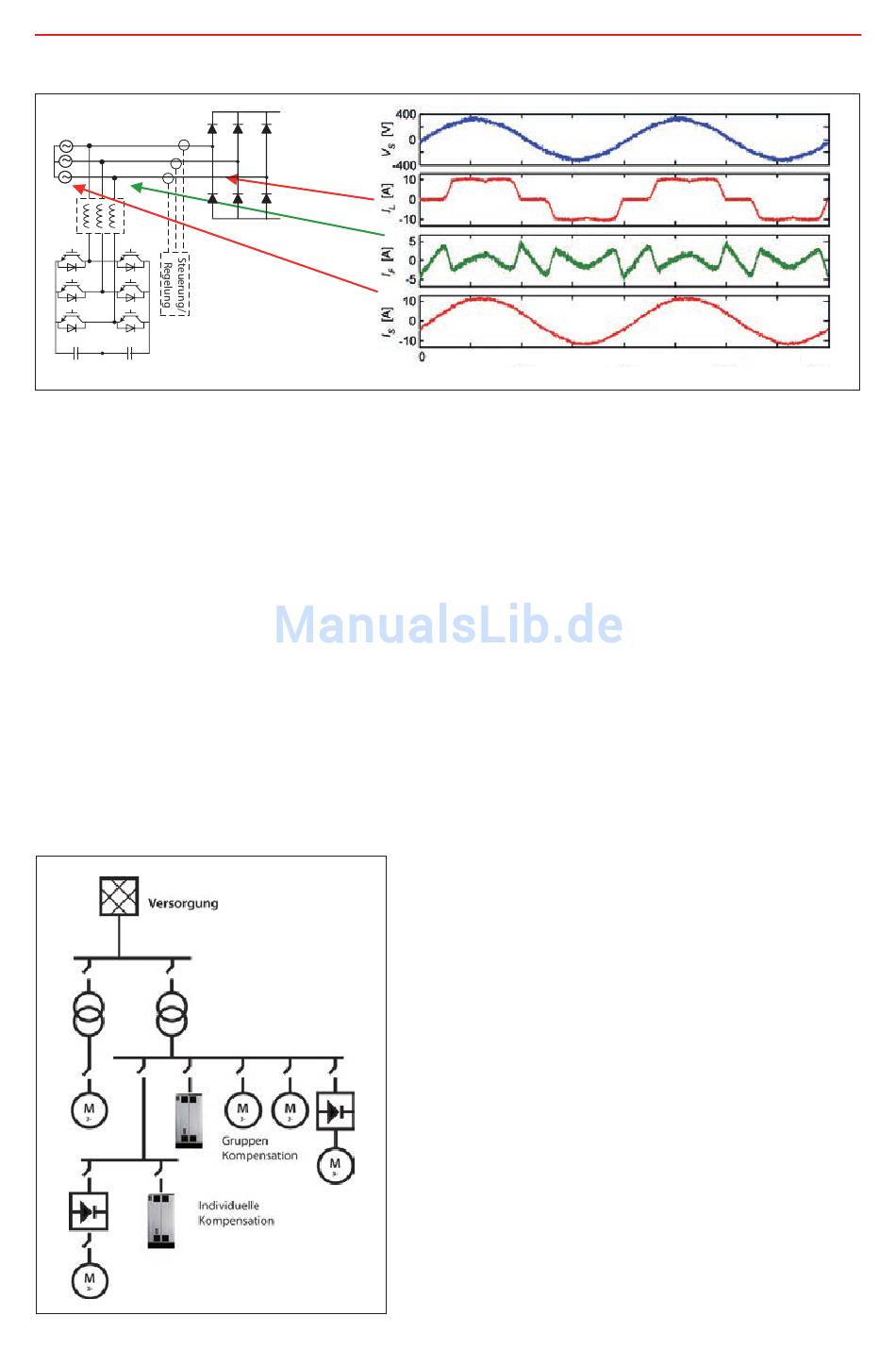

Abb. 7.6 Funktionsprinzip eines aktiven Filters
Wie bei der AFE-Lösung benötigt auch der aktive Filter ein LCL-Filter, um die Störungen der
Taktfrequenz zu beseitigen.
Aktive Filter sind parallel zur nicht-linearen (Oberschwingungen erzeugenden) Last geschaltet.
Dadurch sind mehrere Methoden zur Oberschwingungsreduzierung möglich:
• Einzelne Kompensation von nicht-linearen Lasten: Ein aktiver Filter kompensiert
Oberschwingungen aus einer einzelnen Last. Danfoss bietet ein optimiertes Filter-
Frequenzumrichter-Paket namens „Low Harmonic Drive (LHD)".
• Gruppenkompensation: Ein einzelnes Filter kompensiert Oberschwingungen aus einer Gruppe
von mehreren Lasten (zum Beispiel von Frequenzumrichtern) .
• Zentrale Kompensation: Die Kompensation der Oberschwingungen erfolgt direkt am
Einspeisepunkt PCC des Haupttransformators.
Last
Abb. 7.7 Eine Oberschwingungskompensation kann in
0,01
0,02
unterschiedlichen Bereichen des Netzes erfolgen
151
0,03
0,04
Zeit [s]
