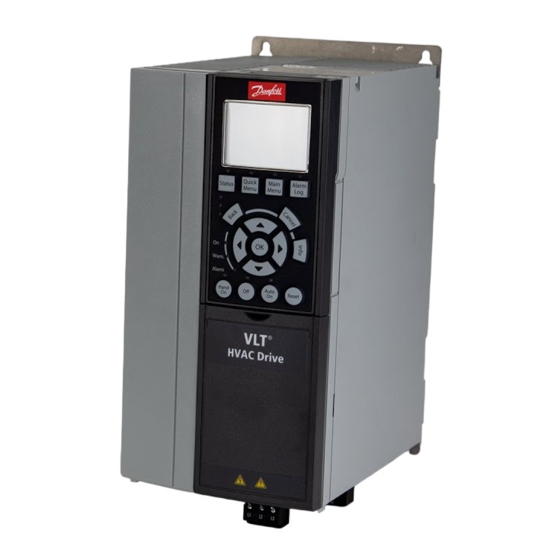

Seite 1: Inhaltsverzeichnis
Hauptmenü - Erweiterter PID-Regler - FC 100 - Gruppe 21 Hauptmenü - Anwendungsfunktionen - FC 100 - Gruppe 22 Hauptmenü - Zeitfunktionen - FC 100 - Gruppe 23 Hauptmenü - FU-Bypass - Gruppe 24 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 2 14-** Sonderfunktionen 15-** Info/Wartung 16-** Datenanzeigen 18-** Datenanzeigen 2 20-** FU PID-Regler 21-** Erw. PID-Regler 22-** Anwendungsfunktionen 23-** Zeitfunktionen 24-** Application Functions 2 25-** Kaskadenregler 26-** Grundeinstellungen (Analog-E/A-Option MCB 109) Index MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 3: Programmieren
Arbeitsbereich: Je nach Displayan- zeigeart Anzeigebereich für Betriebs- variablen oder für Parameternaviga- tion bzw. -änderung. Durch Drücken der Taste [Status] kann jeweils eine extra Zeile hinzugefügt werden.1 Zustandszeile: Zustandsmeldun- gen in Textform.1 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 4 Es werden die Betriebsvariablen (1.1, 1.2, 1.3 und 2) angezeigt. In diesem Beispiel sind das Drehzahl, Motor- strom, Motorleistung und Frequenz. 1.1, 1.2 und 1.2 sind in kleiner Größe, 2 ist in großer Größe gezeigt. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 5 Parametrieren oder für den Zugriff auf den Alarmspeicher genutzt werden. [Status] gibt den Zustand des Frequenzumrichters oder des Motors an. Durch Drücken der Taste [Status] können Sie zwischen 3 verschiedenen Anzeigen wählen: MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 6 Sie [OK]. Werden beim Auftreten des Alarms Betriebsvariablen gespeichert, können diese ausgewählt und mit [OK] grafisch angezeigt werden. Die Taste [Alarm Log] auf dem LCP gibt Zugriff auf Fehlerspeicher und Wartungsprotokoll. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 7: Navigationstasten
An den Steuerklemmen sind die folgenden Signale weiter wirksam, auch wenn [Hand on] aktiviert ist: • [Hand on] - [Off] - [Auto on] • Alarm quittieren • Motorfreilauf invers • Reversierung MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 8 Parameter Shortcut: Gleichzeitiges Drücken der Tasten [Quick Menu] und [Main Menu] er- möglicht die direkte Eingabe einer Parameternummer. Ein 3 Sekunden langes Drücken der Taste [Main Menu] ermöglicht dieselbe Funktionalität. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 9: Bedienung Der Numerischen Lcp Bedieneinheit Lcp
Die Parameterwerte können mit den Pfeiltasten nach oben und unten geändert werden, wenn der jeweilige Wert blinkt. Wählen Sie das Hauptmenü, indem Sie die Taste [Menu] wiederholt drücken, bis die Hauptmenü- Anzeige leuchtet. Wählen Sie die Parametergruppe [xx-__] und drücken Sie [OK]. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 10 [Off] stoppt den angeschlossenen Motor. Die Taste kann über Par. 0-41 viert deaktiviert [1] oder [0] werden. Ist keine externe Stoppfunktion aktiv und die [Off]-Taste inaktiv, kann der Motor jederzeit durch Abschalten der Stromversorgung gestoppt werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 11: Schnelles Übertragen Von Parametereinstellungen Zwischen Mehreren Frequenzumrichtern
Drücken Sie die [OK]-Taste. Die im LCP gespeicherten Parametereinstellungen werden nun zum Frequenzumrichter übertra- gen. Der Kopiervorgang wird in einem Statusbalken angezeigt. Wenn die Kopie abgeschlossen wurde, bestätigen Sie mit [OK]. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 12: Parametereinstellung
[Ohne Funktion] gewählt, ist auch keine +24 V Beschaltung an Klemme 27 notwendig, um den Start zu ermöglichen. Wird in Par. 5-12 [Motorfreilauf (inv.)] gewählt, ist eine +24 V Beschaltung an Klemme 27 not- wendig, um den Start zu ermöglichen. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 13: Beispiel Zur Benutzung Des Inbetriebnahme-Menüs
Die neue Rampenzeit Ab ist jetzt auf 100 Se- kunden eingestellt. Es wird empfohlen, die Konfiguration in der aufgelisteten Reihenfolge auszuführen. ACHTUNG! Eine vollständige Beschreibung der Funktion finden Sie in den Abschnitten zu Parametern in diesem Produkthandbuch. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 14: Funktion
Finnisch Teil des Sprachpakets 1 [22] Englisch US Teil des Sprachpakets 4 [27] Griechisch Teil des Sprachpakets 4 [28] Portugiesisch Teil des Sprachpakets 4 [36] Slowenisch Teil des Sprachpakets 3 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 15 1-22 Motornennspannung Range: Funktion: Größen- [10 - 1000 V] Der Wert muss den Angaben auf dem Typenschild des ange- abhän- schlossenen Motors entsprechen. Die Werkseinstellung ent- spricht der Nennleistung des Frequenzumrichters. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 16 Ausgangsstrom erreicht nicht die Drehmomentgrenze (ein- gestellt in Par. 4-18). Siehe Rampe-Ab Zeit in Par. 3-42. Par. × 1 − 25 Beschl . N orm Par. 3 − 41 = Sollw. UPM Δ MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 17 Definiert die Maximaldrehzahl, die der Motor inklusive Regel- abhän- korrektur erreichen darf. Die maximale Drehzahl kann entspre- chend der maximalen Motornenndrehzahl des Herstellers ein- gestellt werden. Die maximale Drehzahl darf die Einstellung in MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 18: Funktionssätze
Über die Funktionen ist schneller und einfacher Zugriff auf alle Parameter möglich, die für die Mehrzahl von HLK-Anwendungen erforderlich sind, darunter die meisten VVS- und KLS-Versor- gungs- und Rücklaufgebläse, Kühlturmgebläse, Primär-, Sekundär- und Kondenswasserpumpen und anderen Pumpen-, Lüfter- und Verdichteranwendungen. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 19: Zugriff Auf Funktionssätze - Beispiel
Funktionssätze blättern. [OK] drü- tionen mit den Auf/Ab-Navigationstasten wählen. cken. [OK] drücken. Abbildung 1.10: 4. Schritt: Die Optionen zur Ein- stellung der Funktionen werden angezeigt. 03-1 Allgemeine Einstellungen wählen. [OK] drücken. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 20 20-81 Auswahl Normal/Invers-Regelung 6-14 Klemme 53 Skal. Min.-Soll-/Istwert 20-82 PID-Startdrehzahl [UPM] 20-93 PID-Proportionalverstärkung 20-94 PID-Integrationszeit 4-56 Warnung Istwert niedrig 4-57 Warnung Istwert hoch 20-20 Istwertfunktion 20-21 Sollwert 1 20-22 Sollwert 2 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 21 2-10 Bremsfunktion 1-73 Motorfangschaltung 2-17 Überspannungssteuerung 1-73 Motorfangschaltung 1-71 Startverzög. 1-80 Funktion bei Stopp 2-00 DC-Halte-/Vorwärmstrom 4-10 Motor Drehrichtung ® HVAC Drive Programmierungshandbuch Siehe auch für eine detaillierte Beschreibung der Funktionssatz-Parametergruppe. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 22: Hauptmenümodus
Hauptmenü. Drücken Sie [OK], um den gewählten Parameter zu ändern. Die Vorgehensweise bei der Datenänderung hängt davon ab, ob der gewählte Parameter einen numerischen Datenwert oder einen Textwert enthält. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 23: Einen Textwert Ändern
Sie [OK]. Ändern Sie den Wert mithilfe der [ ]-/[ ]-Tasten. Drücken Sie [OK], um die ∧ ∧ neue Einstellung zu übernehmen. [CANCEL] zum Abbrechen ohne die Änderung zu übernehmen oder [Back], um in die nächsthöhere Menüebene zurückzukehren. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 24: Initialisierung Auf Werkseinstellung
EMV-Filter (Par. 14-50) und der Fehlerspeicher zurückgesetzt. Benutzer-Menü gewählte Parameter werden gelöscht. ACHTUNG! Nach Initialisierung und Netz-Aus und Netz-Ein zeigt das Display erst nach einigen Minuten wieder Informationen an. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 25: Parameterbeschreibung
Parametergruppe 8-xx Optionen und Schnitt- Parametergruppe 20-xx PID-Regler stellen Parametergruppe 21-xx Erw. PID-Prozess Parametergruppe 9-xx Profibus DP Parametergruppe 22-xx Anwendungsfunktio- Parametergruppe 23-xx Zeitfunktionen Parametergruppe 24-xx Notfallbetrieb Parametergruppe 25-xx Kaskadenregler Parametergruppe 26-xx Analog-E/A-Option MCB 109 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 26: Hauptmenü - Betrieb Und Display - Gruppe
Chinesisch traditionell Teil des Sprachpakets 2 [43] Bulgarisch Teil des Sprachpakets 3 [44] Serbisch Teil des Sprachpakets 3 [45] Rumänisch Teil des Sprachpakets 3 [46] Ungarisch Teil des Sprachpakets 3 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 27: Hz/Upm Umschaltung
Wert von Par. 1-23 auf [50 Hz] ein. Stellt Par. 1-21 Motornennleistung in PS und den Std.-Wert von Motornennfrequenz Par. 1-23 auf 60 Hz ein. Die unbenutzte Einstellung wird ausgeblendet. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 28: Netz-Ein Modus (Hand)
Um bei laufendem Motor zwischen zwei Parametersätzen um- schalten zu können, müssen zuvor diese beiden Sätze mit Par. 0-12 verknüpft werden. Vor dem Umschalten zwischen zwei Pa- rametersätzen ist der Frequenzumrichter zu stoppen, wenn Pa- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 29 = FALSE“ markiert sind, in allen relevanten Sätzen die- selbe Einstellung haben. Um bei laufendem Frequenzumrichter zwischen zwei Parame- tersätzen umschalten zu können, müssen zuvor diese beiden Sätze mit Par. 0-12 verknüpft werden. Bei der Verknüpfung MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 30 Statorwiderstand (Rs) , wird dieser automatisch in beiden Sätzen geändert. Die Verknüpfung mit Par. 0-12 ist nur not- wendig, wenn bei laufendem Motor zwischen zwei Sätzen um- geschaltet werden muss. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 31 Informationen zum Schreiben von Displaytexten finden Sie in den Parametern 0-37, 0-38 und 0-39. 0-20 Displayzeile 1.1 Option: Funktion: Auswahl der Variable für die Anzeige in der 1. Zeile, linke Stelle im Display. Keine Es wurde kein Anzeigewert gewählt. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 32 Zeigt die aktuelle Leistungsaufnahme des Motors in kW an. [1611] Leistung [PS] Zeigt die aktuelle Leistungsaufnahme des Motors in PS an. [1612] Motorspannung Zeigt die aktuelle Frequenzumrichter-Ausgangsspannung (be- rechnet) an. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 33 Zeigt den Istwert 2. Siehe Par. 20-0*. [1656] Istwert 3 [Einheit] Zeigt den Istwert 3. Siehe Par. 20-0*. [1660] Klemme Zeigt den Zustand der Digitaleingänge an. „0“ = Signal AUS; „1“ = Signal EIN. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 34 Zeigt einen oder mehrere Alarme in Hex-Code (benutzt für se- rielle Kommunikation). [1691] Alarmwort 2 Zeigt einen oder mehrere Alarme in Hex-Code (benutzt für se- rielle Kommunikation). [1692] Warnwort Eine oder mehr Warnungen im Hex-Code (benutzt für serielle Kommunikation). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 35 [2230] No-Flow Leistung Zeigt die berechnete „No Flow“-Leistung für die aktuelle Dreh- zahl. [2580] Kaskadenzustand Betriebszustand des Kaskadenreglers [2581] Pumpenzustand Betriebszustand jeder einzelnen Pumpe, die vom Kaskadenreg- ler geregelt wird. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 36: Benutzermenü
Benutzer-Menü aufgeführt, wie sie in diesem Arrayparameter programmiert sind. Zum Löschen von Parametern den Wert auf „0000“ einstellen. Max. 20 Parameter können dem Benutzer-Menü hinzugefügt werden, um schnellen und einfachen Zugriff auf Parameter zu MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 37: Maßeinheit
Druck Quadratisch Leistung Kubisch 0-30 Einheit Option: Funktion: Wählen Sie die gewünschte Einheit für die benutzerdefinierte Anzeige. Die ausgewählte Einheit wird automatisch eine lineare, quadratische oder kubische Skalierungsbeziehung zur Aus- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 38 [34] Geschwindigkeit: [40] [41] m/min Länge: [45] Temperatur: [60] ° C Druck: [70] mbar [71] [72] [73] [74] m wg Leistung: [80] Durchfluss, Volumen: [120] [121] Gal/s [122] Gal/min MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 39: Displaytext
In diesem Parameter kann eine individuelle Textzeichenfolge zur Anzeige am LCP oder Auslesen über serielle Kommunikation geschrieben werden. Soll dieser Text permanent angezeigt wer- den, wählen Sie in Par. 0-20, 0-21, 0-22, 0-23 oder 0-24 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 40 Mit der Auswahl von Passwort kann der Zugriff auf die Taste durch ein Passwort (Par. 0-60 oder 0-65) eingeschränkt werden. 0-41 [Off]-LCP Taste Option: Funktion: Deaktiviert Ohne Funktion MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 41 Lade von LCP, nur Es werden keine Motordaten zurückgelesen. Dies ist sinnvoll, Fkt. wenn zu unterschiedlichen Motor- oder Umrichtergrößen kopiert wird. Dieser Parameter kann nicht bei laufendem Motor geändert werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 42: Parametersatz-Kopie
Ohne vorherige Eingabe des Passworts (Par. 0-60) können keine Parameter über Feldbus bzw. FC-Standardbus angesehen oder verändert werden. Alle: Nur Lesen Parameter am LCP, Feldbus oder FC-Standardbus können zwar betrachtet, aber nicht verändert werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 43: Benutzermenü Zugriff Ohne Pw
Gebäudemanagementsystem integriert ist und das Gebäudemanagementsystem die Uhr Feh- Synchronisierung der Uhrzeiten der Steuergeräte übernimmt. In Par. 0-79 kann eine Warnung programmiert werden, falls die Uhr nicht richtig eingestellt wurde, z. B. nach einem Netz-Aus. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 44 Par. 0-76 und 0-77 ein. Manuell 0-76 MESZ/Sommerzeitstart Range: Funktion: 2000-01 [2000-01-01 00:00 – Legt Datum und Uhrzeit des Sommerzeitstarts fest. Das Datum 2099-12-31 23:59 ] wird im Format aus Par. 0-71 programmiert. 00:00 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 45: Uhr Fehler
Array mit 15 Elementen [0]-[14] angezeigt unter der Parameternummer im Display. OK drü- cken und über die Tasten ▲ und ▼ des LCP zwischen den Elementen navigieren. [0-14] Datumsangaben für zusätzliche Nichtarbeitstage, die normaler- Arbeitstage weise laut Par. 0-81 Arbeitstage wären. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 46: Hauptmenü - Last Und Motor - Gruppe
Autom. Energieoptim. [0]: Zur Drehzahlregelung von Schrauben- und Spi- ralverdichtern. Stellt eine Spannung bereit, die für eine kon- stante Drehmomentlastkennlinie des Motors im gesamten Bereich bis zu 15 Hz optimiert ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 47: Motordaten
Motors. Die Parameter in Parametergruppe 1-2* können bei laufendem Motor nicht geändert werden. ACHTUNG! Eine Wertänderung in diesem Parameter wirkt sich auf die Einstellung anderer Pa- rameter aus. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 48 Der Wert muss den Angaben auf dem Typenschild des ange- abhän- schlossenen Motors entsprechen. Diese Daten dienen der Be- rechnung von Drehmoment, Motorschutz usw. Dieser Parameter kann nicht bei laufendem Motor geändert werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 49: Motordrehrichtungsprüfung
Ein reduzierter Test wird durchgeführt, bei dem nur der Stator- widerstand R im System ermittelt wird. Wählen Sie diese Opti- on, wenn ein LC-Filter zwischen Frequenzumrichter und Motor eingesetzt wird. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 50 . Im Zuge der AMA werden bis auf das Trägheitsmoment des Rotors und des Eisenverlustwiderstands (Par. 1-36) alle Motordaten ange- passt. Parameter 1-3* und 1-4* können bei laufendem Motor nicht geändert werden. Abbildung 2.1: Ersatzschaltbild eines Asynchronmotors MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 51 Wert muss eine gerade Zahl sein, da die Anzahl der Pole und nicht die Anzahl der Polpaare eingegeben wird. Par. 1-39 wird basierend auf Par. 1-23 Motornennfrequenz und Par. 1-25 tornenndrehzahl automatisch vom Frequenzumrichter ange- passt. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 52 Par. 1-51 Magnetis. [UPM] deaktiviert. Wird zusammen mit Par. 1-50 verwendet. (Siehe Zeichnung bei Par. 1-50.) 2.3.5. 1-6* Lastabh. Einstellung Parameter zum Einstellen der lastabhängigen Kompensationen für den Motor. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 53 U/f nicht aktiv (siehe Par. 1-01 und 1-03). 1-63 Schlupfausgleich Zeitkonstante Range: Funktion: [0,05 - 5,00 s] Dieser Parameter beeinflusst die Reaktionsgeschwindigkeit des 0,10 s Schlupfausgleichs. Ein hoher Wert führt zu einer langsamen Re- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 54 [2]: Die Motorfangschaltung führt zuerst eine Suche in der Richtung aus, die vom letzten Sollwert (Richtung) bestimmt wird. Wird die Drehzahl nicht gefunden, erfolgt eine Suche in der anderen Richtung. Bei erfolgloser Suche wird eine MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 55: Stoppfunktion
Motorbelastung und der Zeit. Die berech- nete thermische Belastung wird mit dem Motornenn- strom I und der Motornennfrequenz f verglichen. Bei den Berechnungen wird die bei niedrigeren Dreh- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 56 Par. 1-90 einstellen. Thermistoranschluss Digitaleingang 33 Par. 1-93 [6] ein- stellen. Verwenden eines Digitaleingangs und einer 10-V-Stromversor- gung: Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motor- temperatur zu hoch ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 57 Über- lastung des Motors eine Warnung im Display erscheinen soll. ETR Alarm 1 ETR Alarm 1-4 ist zu wählen, wenn bei berechneter Überlastung des Motors eine Abschaltung erfolgen soll. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 58: Fremdbelüftung
Bei Auswahl von Ja [1] wird bei Einsatz der ETR-Funktion (siehe Par. 1-24) das unten angegebene thermische Verhalten ver- wendet. Bei einem Motorstrom über dem Nennstrom vermindert sich die Betriebszeit so, als ob keine Fremdbelüftung installiert ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 59: Hauptmenü - Bremsfunktionen - Gruppe
. 100 % DC-Haltestrom entsprechen I Definiert die Intensität der Gleichspannungs-Halten-Funktion (auch zum Vorwärmen des Motors geeignet). DC-Halten Funk- Der Parameter ist wirksam, wenn in Par. 1-80 tion bei Stopp ausgewählt ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 60 Der Frequenzumrichter wird für den Anschluss eines Bremswi- derstands konfiguriert. Bei angeschlossenem Bremswiderstand ist beim Bremsen (generatorischer Betrieb) ein höheres Brems- moment verfügbar. Die Funktion Bremswiderstand ist nur bei Geräten mit eingebauter Bremselektronik (Bremschopper) ver- fügbar. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 61: Bremswiderstand Leistung (Kw)
Fällt die Leistung auf unter 80 %, so wird die Warnung beendet. Alarm Steigt die berechnete Leistung auf über 100 % der Überwa- chungsgrenze, so schaltet der Frequenzumrichter ab und zeigt einen Alarm an. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 62 Alarm (Abschaltblockierung) an. Stopp und Absch. Der Frequenzumrichter schaltet mit einem Alarm ab, wenn der Bremswiderstand kurzgeschlossen oder unterbrochen ist, oder wenn der Brems-IGBT kurzgeschlossen ist. Wird ein Fehler er- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 63: Überspannungssteuerung
Erhöhen der Ausgangsfrequenz oder Verlän- gern der Stopp-Rampe abschaltet. Deaktiviert Funktion ist nicht gewünscht. Aktiviert Aktiviert OVC. ACHTUNG! Die Rampenzeit wird automatisch angepasst, um eine Abschaltung des Frequen- zumrichters zu vermeiden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 64: Hauptmenü - Sollwerte Und Rampen - Gruppe
Festsollwert(e) ein. Um die Festsollwerte über Di- gitaleingänge anzuwählen, müssen Sie an den entsprechenden Digitaleingängen in Parametergruppe 5.1* Festsollwert Bit 0, 1 oder 2 ([16], [17] oder [18]) wählen. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 65 Sollwert addiert (X+X*Y/100). Der tatsächliche Sollwert (X) ist die Summe der Eingänge, die in Par. 3-15 Variabler Sollwert 1, Par. 3-16 Variabler Sollwert 2, Par. 3-17 Variabler Sollwert 3 und Par. 8-02 Sollwertvorgabe gewählt werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 66 3-15, 3-16 und 3-17 definieren bis zu drei verschiedene Soll- wertsignale. Die Summe dieser Sollwertsignale bildet den resul- tierenden Sollwert. Dieser Parameter kann nicht bei laufendem Motor geändert werden. Deaktiviert Analogeingang 53 Analogeingang 54 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 67 Nach Aktivieren der JOG-Drehzahl, z. B. über Digital- eingang, startet der Motor und läuft über die JOG-Rampe (Par. 3-80) auf die JOG-Drehzahl. Die max. Einstellung wird durch Max. Drehzahl (UPM) Par. 4-13 begrenzt. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 68 Sollw. UPM Δ 3-42 Rampenzeit Ab 1 Range: Funktion: [1 - 3600 s] Eingabe der Rampenzeit Ab, d. h. die Verzögerungszeit von der Motornenndrehzahl n (Par. 1-25) bis 0 UPM, vorausgesetzt, MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 69 ) (Par.1-25 ). Der Ausgangsstrom darf nicht höher sein als die Momentengrenze (eingestellt in Par. 4-18) Die Rampenzeit JOG wird mit Anwahl der JOG-Drehzahl über Digitaleingang oder Bus-Schnittstelle ak- tiviert. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 70 [-200 - 200 %] Stellen Sie den Höchstwert ein, den der Digitalpotentiometer- 100% Sollwert erreichen darf. Dies ist vorteilhaft, wenn das Digitalpo- tentiometer nur zur Feinabstimmung des Gesamt-Sollwerts (Drehzahl-Lupe) bestimmt ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 71: Rampenverzögerung
Parametergruppe zum Einstellen der Drehzahl-, Strom- und Drehmomentgrenzen und Warnun- gen. Die Anzeige von Warnungen erfolgt am LCP-Display, an entsprechend programmierten Digital- oder Relaisausgängen oder an Bus-Schnittstellen. 4-10 Motor-Drehrichtung Option: Funktion: MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 72 Motor inklusive Regelkorrektur erreichen darf. Siehe auch Par. 4-19 und Par. 3-03. Je nach anderen Parametereinstellungen im Hauptmenü und nach Werkseinstellungen abhängig vom geo- graphischen Standort werden nur Par. 4-11 oder 4-12 ange- zeigt. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 73 Konfigurationen (unabhängig von der Einstellung in Par. 1-00). Dieser Parameter kann nicht bei laufendem Motor geän- dert werden. 2.6.3. 4-5* Warnungen Grenzen Parameter zum Definieren von Warngrenzen für Strom, Drehzahl, Sollwert und Istwert. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 74 0UPM 5-3* und 5-4*. Geben Sie die Grenze inner- Funktion: halb des Drehzahlbereichs des Frequenzum- Wenn die Motordrehzahl diesen Grenzwert richters an. Siehe Zeichnung. unterschreitet, wird im Display eine Meldung MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 75 Zustandssignal auf den Digital- und Relaisausgän- gen erzeugen. 4-58 Motorphasen Überwachung Option: Funktion: Aktiviert die Überwachung der Motorphasen. Wenn gewählt ist, reagiert der Frequenzumrichter bei Ausfall der Motorphase und zeigt einen Alarm an. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 76: Drehz.ausblendung
Resonanzproblemen kommen. Um diese Frequenzen zu vermei- den, geben Sie Ihre oberen Limits ein. Hinweis: Der Frequen- zumrichter verwendet noch immer die aktuell gewählte Rampe. 4-63 Ausbl. Drehzahl bis [Hz] Array [4] MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 77 überlappen oder nicht vollständig ermittelt. Mit [Cancel] abbrechen 4-64 Halb-autom. Ausbl. Konfig. Option: Funktion: Keine Funktion Aktiviert Startet die Konfiguration der halbautomatischen Drehzahl-By- passbereiche und geht dann wie oben beschrieben vor. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 78: Hauptmenü - Digitalein-/-Ausgänge - Gruppe
Digitaleingänge werden zur Auswahl diverser Funktionen im Frequenzumrichter benutzt. Alle Di- gitaleingänge können auf die folgenden Funktionen eingestellt werden: Digitaleingangfunktion Auswahl Klemme Ohne Funktion Alle *Kl. 32, 33 Alarm quittieren Alle MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 79 Wenn das Signal an der zugewiesenen Klemme von Logisch „1“ auf „0“ wechselt, wird der Frequenzumrichter nach einem Alarm zurückgesetzt und es wird Motorfreilauf ausgeführt. (Logisch „0“ => Motorfreilaufstopp und Reset) DC Bremse (invers) Invertierter Eingang für DC-Bremse (öffnen). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 80 Aktiviert für die zugewiesene Klemme die JOG-Funktion. Sie müssen in Par. 3-04 Externe Anwahl [1] wählen. Bei logisch „1“ wird der Motor mit der JOG-Drehzahl (Par. 3-11) betrieben. (Werkseinstellung Klemme 29). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 81 Siehe Drehzahl auf [21]. [23] Satzanwahl Bit 0 Bei Auswahl von Satzanwahl Bit 0 kann zwischen einem der vier Aktiver Satz Sätze gewählt werden. Par. 0-10 muss auf Externe Anwahl eingestellt sein. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 82 DigiPot Auf Aktiviert den Eingang als Erhöhungssignal für die Digitalpoten- tiometerfunktion, in Parametergruppe 3-9* beschrieben. [56] DigiPot Ab Aktiviert den Eingang als Verminderungssignal für die Digital- potentiometerfunktion, beschrieben in Parametergruppe 3-9*. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 83 (ohne eines der integrierten Relais), Pum- pe 2 ist dann die Pumpe, die von Relais RELAIS1 gesteuert wird. Die Pumpe mit variabler Drehzahl (Führungspumpe) kann nicht verriegelt werden. Siehe nachstehende Tabelle: MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 84 Optionen und Funktionen stimmen mit denen aus 5-1* leingänge überein, außer Pulseingang 5-13 Klemme 29 Digitaleingang Option: Funktion: Festdrehzahl JOG Optionen und Funktionen stimmen mit denen aus 5-1* Digita- [14] leingänge überein. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 85: Digitalausgänge
Motor nicht eingestellt werden. Sie können die Digitalausgänge für folgende Funktionen pro- grammieren: Werkseinstellung für alle Digitalausgänge und Relaisausgänge. Ohne Funktion Steuer. bereit An der Steuerkarte liegt Versorgungsspannung an. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 86 Die Bus-Kommunikation ist aktiv. Es liegt kein Timeout vor. [27] Momentgrenze Momentgrenze und Stopp wird im Zusammenhang mit Motor- Stopp freilaufstopp (Klemme 27) benutzt, wo ein Stoppbefehl gegeben werden kann, obwohl sich der Frequenzumrichter im Moment- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 87 (Wahr) ausgewertet, so wird der Ausgang aktiviert. Andernfalls ist er AUS. [71] Logikregel 1 Siehe Parametergruppe 13-4*. Wird Logikregel 1 als TRUE (Wahr) ausgewertet, so wird der Ausgang aktiviert. Andernfalls ist er AUS. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 88 Der Ausgang ist aktiv, wenn der Frequenzumrichter im Hand- betrieb ist (angezeigt durch LED über LCP-Taste [Hand on]). [169] Autobetrieb Der Ausgang ist aktiv, wenn der Frequenzumrichter im Auto- Betrieb ist (angezeigt durch LED über LCP-Taste [Auto on]). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 89 Der Frequenzumrichter hat im Notfallbetrieb gearbeitet, befin- tiv. det sich jetzt allerdings wieder im normalen Betrieb. [198] FU-Bypass Als Signal zum Aktivieren eines externen, elektromechanischen Bypass, der den Motor direkt einschaltet. Siehe 24-1* FU-By- pass MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 90 Gleiche Optionen und Funktionen wie in Par. 5-3* Digitalaus- gänge. 5-32 Klemme X30/6 Digitalausgang (MCB 101) Option: Funktion: Ohne Funktion Dieser Parameter ist aktiv, wenn Optionsmodul MCB 101 im Frequenzumrichter installiert ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 91: Relaisfunktion
Reversierung [26] Bus OK [27] Mom.grenze u. Stopp [28] Bremse, k. Warnung [29] Bremse kein Alarm [30] Stör.Bremse (IGBT) [35] Ext. Verriegelung [36] Steuerwort Bit 11 [37] Steuerwort Bit 12 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 92 Uhr Fehler [181] Vorb. Wartung [190] K. Durchfluss [191] Trockenlauf [192] Kennlinienende [193] Energiesparmodus [194] Riemenbruch [195] Bypassventilsteue- rung [211] Kaskadenpumpe1 [212] Kaskadenpumpe2 [213] Kaskadenpumpe3 [220] Notfallbetrieb aktiv [221] Notfallbetrieb Freilauf MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 93 Mit diesem Parameter kann die Funktion sämtlicher Ausgangs- relais festgelegt werden. Mit 1x [OK] ist die Relaisnummer, mit 2x [OK] die Funktion wählbar. Die Eingabe wird mit der [Back]-Taste beendet. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 94 Relais und für die Zusatzrelais der MCO 105 in einer Array- Funktion gewählt werden. Siehe auch Par. 5-40. Ändert sich der ausgewählte Ereigniszustand vor Ablauf der Ein- oder Ausschaltverzögerung, hat dies keine Wirkung auf den Relaisausgang. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 95: Pulseingänge
5-57). 5-53 Klemme 29 Max. Soll-/ Istwert Range: Funktion: 100.000 [Par. 5-52 Festlegung des maximalen Soll-/Istwertes als Bezug für die Max. 1000000,000] Frequenz des Pulseingangs 29. Siehe auch Par. 5-58. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 96: Pulsausgänge
Parameter zum Konfigurieren der Skalierung und Funktionalität der Pulsausgänge. Die Pulsaus- gänge sind Klemme 27 oder 29 zugewiesen. Stellen Sie hierzu Klemme 27 in Par. 5-01 oder Klemme 29 in Par. 5-02 auf „Ausgang [1]“ ein. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 97 5-62 Ausgang 27 Max. Frequenz Range: Funktion: 5000 [0 - 32000 Hz] Parameter zum Skalieren der Max.-Frequenz des Pulsausgangs 27. Der angegebene Wert bezieht sich auf die gewählte Funk- tion in Par. 5-60. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 98: Bussteuerung
Dieser Parameter speichert den Zustand der busgesteuerten Di- gitalausgänge und Relais. Logisch „1“ gibt an, dass der Ausgang EIN (aktiv) ist. Logisch „0“ gibt an, dass der Ausgang AUS (inaktiv) ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 99 [1 - 100 %] Wurde für diesen Analogausgang die Funktion „Bussteuerung“ gewählt und ein Bus/Steuerwort Timeout (Par. 8-04) ist aktiv, dann legt dieser Par. den Ausgangswert während des Timeouts fest. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 100: Hauptmenü - Analogein-/-Ausgänge - Gruppe
Funktion wird aktiviert, wenn das Eingangssignal auf Klemme 53 oder 54 unter 50 % des Werts in Par. 6-10, Par. 6-12, Par. 6-20 oder Par. 6-22 fällt und die Timeout-Zeit in Par. 6-00 über- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 101: Notfallbetrieb Signalausfall Funktion
Par. 6-00 eingegebenen Zeit unterhalb dieses Wertes bleibt. Drehz. speich. Stopp Festdrz. (JOG) Max. Drehzahl 2.8.4. 6-1* Analogeingang 1 Parameter zum Skalieren und Konfigurieren der Grenzwerte für Analogeingang 1 (Klemme 53). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 102 Steuerkarte auf Strom „I“ steht. 6-14 Klemme 53 Skal. Min.-Soll-/ Istwert Range: Funktion: 0,000 [-1000000,000 Festlegung des minimalen Soll-/Istwertes als Bezug für den Par. 6-15] Min.-Wert des Analogeingangs 54 (Par. 6-10 und 6-12). Einheit MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 103 4 mA 54. Der angegebene Wert bezieht sich auf die Festlegung in Par. 6-24. Dieser Wert ist nur gültig, wenn der Schalter S202 auf der Steuerkarte auf Strom „I“ steht. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 104 6-30 Klemme X30/11 Skal. Min. Spannung Range: Funktion: [0 - Par. 6-31] Festlegung des maximalen Soll-/Istwertes als Bezug für den 0,07 V Min.-Wert des Analogeingangs X30/11 auf der Option MCB 101 (Einstellung in Par. 6-34) MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 105 6-40 Klemme X30/12 Skal. Min. Spannung Range: Funktion: [0 bis Par. 6-41] Festlegung des maximalen Soll-/Istwertes als Bezug für den 0,7 V Min.-Wert des Analogeingangs X30/11 auf der Option MCB 101 (Einstellung in Par. 6-44) MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 106: Analogausgang
Potential für einen analogen oder digitalen Bezugsanschluss. Die Auflösung am Analogausgang ist 12 Bit. 6-50 Klemme 42 Analogausgang Option: Funktion: Ohne Funktion Ausg.freq. 0-20 mA [100] MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 107 42. Die Min. Skalierung ist prozentual im Bezug auf den maxi- malen Wert des dargestellten Signals anzugeben. Die Min. Ska- lierung kann nie höher als die entsprechende Auswahl in Par. 6-52 sein. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 108: Kl. 42, Wert Bei Bussteuerung
Range: Funktion: [0,00 – 100,00 %] Wurde für diesen Analogausgang die Funktion „Bussteuerung“ 0.00% gewählt, dann kann mittels dieses Parameters der momentane Ausgangswert des Analogausgangs (über Bus) gesteuert wer- den. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 109: Kl. 42, Wert Bei Bus-Timeout
[136] Leistung 4-20 mA [137] Drehzahl 4-20 mA [138] Drehm. 4-20 mA [139] Bus-Strg. 0-20 mA [140] Bus-Strg. 4-20 mA [141] Bus-Strg. 0-20 mA, Timeout [142] Bus-Strg. 4-20 mA, Timeout MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 110 [0 – 100 %] Wurde für diesen Analogausgang die Funktion „Bussteuerung“ gewählt und ein Bus/Steuerwort Timeout (Par. 8-04) ist aktiv, dann legt dieser Par. den Ausgangswert während des Timeouts fest. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 111: Hauptmenü - Optionen Und Schnittstellen - Gruppe
ändert sich die Einstellung von Par. 8-02 nicht, sondern der Frequenzumrichter zeigt nach dem ersten Einschal- ten Alarm 67 Optionen neu Dieser Parameter kann nicht bei laufendem Motor geändert werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 112: Steuerwort Timeout-Zeit
In LonWorks wird die Timeout-Funktion auch aktiviert, wenn die folgenden Standard-Netzwerkvariablen-Typen (SNVT) nicht in- Steuerwort Timeout-Zeit nerhalb des in Parameter 8-03 ange- gebenen Zeitraums aktualisiert werden. nviStartStop nviReset Fault nviControlWord nviDrvSpeedStpt nviRefPcnt nviRefHz MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 113: Steuerwort
Das Profil definiert die Funktionszuweisung des Steuerwortes (oder Zustandswortes) und muss entsprechend der Festlegung der Buskonfiguration eingestellt werden! Nur die für den Feld- bus in Steckplatz A gültigen Optionen erscheinen im LCP-Dis- play. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 114: Zustandswort Konfiguration
Par. 8-31 Adresse stellt und dient jetzt zur Einstellung der Adresse des Gateways am Netzwerk, z. B. BACnet. Weitere Informationen finden Sie im separaten Handbuch ® HVAC Drive BACnet, MG.11.Dx.yy MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 115 FC-Schnittstelle. Für einige Protokolle sind nicht alle Optio- nen sichtbar. Die Standardeinstellung hängt vom gewählten Protokoll ab. Ger. Parität, 1 Stopp- Unger. Parität, Stoppbit Ohne Parität, 1 Stopp- Ohne Parität, 2 Stopp- bits MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 116 Anw.Telegramm 1 2.9.6. 8-5* Betr. Bus/Klemme Definiert für grundsätzliche Funktionen individuell die Priorität zwischen Klemme (Digitaleingänge) und Bus (Steuerwort Bus/FC Seriell), wobei die Einstellung in Par.8-01 eine höhere Priorität hat. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 117 ODER über einen der Digitaleingänge aktiviert. Definiert für die Funktion Start die Priorität zwischen Klemme (Digitaleingänge) und Bus (Steuerwort Bus/FC Seriell), wobei die Einstellung in Par. 8-01 eine höhere Priorität hat. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 118: Reversierung
Klemme (Digitaleingänge) und Bus (Steuerwort Bus/FC seriell), wobei die Einstellung in Par. 8-01 eine höhere Priorität hat. ACHTUNG! Par. 8-01 Führungshoheit Klemme und Dieser Parameter ist nur aktiv, wenn auf [0] Steuerwort steht. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 119 Dieser Par. zeigt die Zahl der am Bus erfassten Telegramme mit Fehlern (z. B. CRC-Fehler). 8-82 Zähler Slavemeldungen Option: Funktion: Dieser Parameter zeigt die Zahl der an den Slave gerichteten gültigen Telegramme, die vom Frequenzumrichter gesendet wurden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 120: Hauptmenü - Profibus Dp - Gruppe
8-96 Bus-Istwert 3 Range: Funktion: Bus-Istwert 1 [-200 - 200] Wie Par. 8-94 2.10. Hauptmenü - Profibus DP - Gruppe 9 2.10.1. 9-** Profibus DP Parametergruppe zum Konfigurieren der Profibus-Schnittstelle. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 121 [16-82] Bus Sollwert 1 9-16 PCD-Konfiguration Lesen Array [10] Weist PCD 3 bis 10 im PPO verschiedene Parameter zu (die PCD- Anzahl ist vom PPO-Typ abhängig). Die Werte in PCD 3 bis 10 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 122 [16-63] AE 54 Modus [16-64] Analogeingang 54 [16-65] Analogausgang [mA] [16-66] Digitalausgänge [16-67] Pulseing. 29 [Hz] [16-68] Pulseing. 33 [Hz] [16-69] Pulsausg. 27 [Hz] [16-70] Pulsausgang 29 [Hz] [16-71] Relaisausgänge MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 123 Standardtelegr. 1 [101] PPO 1 [102] PPO 2 [103] PPO 3 [104] PPO 4 [105] PPO 5 [106] PPO 6 [107] PPO 7 PPO 8 [108] 9-23 Signal-Parameter Array [1000] MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 124 [16-05] Hauptistwert [%] [16-09] Benutzerdefinierte Anzeige [16-10] Leistung [kW] [16-11] Leistung [PS] [16-12] Motorspannung [16-13] Frequenz [16-14] Motorstrom [16-15] Frequenz [%] [16-16] Drehmoment [Nm] [16-17] Drehzahl [UPM] [16-18] Therm. Motorschutz MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 125 [16-85 ] FC Steuerwort 1 [16-90 ] Alarmwort [16-91 ] Alarmwort 2 [16-92 ] Warnwort [16-93 ] Warnwort 2 [16-94 ] Erweitertes Zustands- wort [16-95] Erweitertes Zustands- wort 2 [16-96 ] Vorb. Wartungswort MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 126 Warnung 34 wird angezeigt 9-63 Aktive Baudrate Option: Funktion: Zeigt die aktuell aktive Baudrate der Profibus-Schnittstelle an. Die Baudrate wird automatisch bei der Initialisierung durch den Profibus Master eingestellt. Nur Lesen MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 127 Dieser Parameter ist über LCP nicht verfügbar. 9-70 Programm Satz Option: Funktion: Dient zum Bearbeiten des Programmsatzes. Werkseinstellung Diese Option zeigt die Parameterliste gemäß dem Danfoss Aus- lieferungszustand. Satz 1 Satz 1 bearbeiten. Satz 2 Satz 2 bearbeiten. Satz 3 Satz 3 bearbeiten.
Seite 128 Initialisiert nur die BUS-Schnittstelle, damit z. B. Änderungen an Kommunikationsparametern in Gruppe 9-** wie Par. 9-18 aktiv werden. Eine Initialisierung kann einen Fehler oder Stopp-Zustand im Frequenzumrichter oder Bus-Master auslösen! MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 129 Array [116] Kein LCP-Zugriff Nur Lesen [0 - 115] Die Parameter 9-80 bis 9-83 enthalten eine Liste aller im Fre- quenzumrichter definierten Parameter, die für Profibus zur Ver- fügung stehen. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 130: Geänderte Parameter
9-94 Geänderte Parameter (5) Array [116] Kein LCP-Zugriff Nur Lesen [0 - 115] Die Parameter 9-90 bis 9-93 enthalten eine Liste aller Parame- ter, die abweichend von der Werkseinstellung sind. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 131: Hauptmenü - Can Und Devicenet - Gruppe
Eine Adresse darf nur einmal im Netzwerk vergeben wer- den. 10-05 Zähler Übertragungsfehler Range: Funktion: [0 - 255] Zeigt die Anzahl der Übertragungsfehler dieses CAN Controllers seit dem letzten Netz-Ein. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 132: Devicenet
Ist in Par. 8-10 [5] gewählt, stehen in Par. 10-10 Optionen [2] und [3] zur Verfügung. Instanzen 100/150 und 101/151 sind Danfoss-spezifisch. Die restlichen Instanzen (20/70, 21/71, 22/72 und 23/73) entspre- chen ODVA-Antriebsprofilen. Allgemeine Hinweise zur Telegrammauswahl finden Sie im De- viceNet-Produkthandbuch.
Seite 133 [16-14 ] Motorstrom [16-15 ] Frequenz [%] [16-16 ] Drehmoment [16-17 ] Drehzahl [UPM] [16-18 ] Therm. Motorschutz [16-22 ] Drehmoment [%] [16-30 ] DC-Spannung [16-32 ] Bremsleistung/s [16-33 ] Bremsleist/2 min MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 134 2 [16-96 ] Vorb. Wartungswort 10-13 Warnparameter Range: Funktion: [0 - 65535] Zeigt Warnmeldungen via Standardbus oder DeviceNet an. Die- ser Parameter ist via LCP nicht verfügbar, aber die Warnmel- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 135: Devicenet Steuerung
Parameter zum Definieren von COS (Change-Of-State) Filtern. 10-20 COS-Filter 1 Range: Funktion: [0 - FFFF] Definiert eine Filtermaske für das Zustandswort. Bei COS-Be- FFFF trieb (Change-Of-State) können einzelne Bits im Zustandswort MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 136 [0 - FFFF] Definiert eine Filtermaske für das PCD 3-Wort. Bei COS-Betrieb FFFF (Change-Of-State) können einzelne Bits im PCD 3 ausgefiltert werden, damit diese im Falle ihrer Änderung nicht gesendet werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 137: Parameterzugriff
[0 - 65535] Zeigt die DeviceNet-Versionsnummer an. Dieser Parameter wird zur Erzeugung der EDS-Datei verwendet. 10-33 EEPROM speichern Option: Funktion: Dieser Parameter definiert, ob empfangene Geräteparameter automatisch im EEPROM gespeichert werden sollen. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 138: Hauptmenü - Lonworks - Gruppe
Dieser Par. enthält die Neuron-ID-Nummer des Neuron-Chips. 11-10 Antriebsprofil Option: Funktion: VSD-Profil Über diesen Par. können die LONMARK-Funktionsprofile ge- wählt werden. Das Danfoss-Profil und das Teilnehmerobjekt sind allen Profilen gemeinsam. 11-15 LON Warnwort Range: Funktion: [0 - FFFF ] Dieser Parameter zeigt die LON-spezifischen Warnungen.
Seite 139 Änderungen an Geräteparametern über die Schnittstelle werden zunächst nur im flüchtigen RAM Speicher durchgeführt. Mit die- sem Parameter können die Änderungen vom aktuellen Par. Satz oder von allen Par. Sätzen in das EEPROM übernommen wer- den. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 140: Hauptmenü - Smart Logic - Gruppe
SLC-Parameter zurück und startet die Programmierung erneut. 2.13.2. 13-0* SL-Controller Parameter zum Aktivieren, Deaktivieren oder Quittieren des Smart Logic Controllers. 13-00 Smart Logic Controller Option: Funktion: Deaktiviert den Smart Logic Controller. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 141 Verwendet das Ergebnis von Logikregel 0 in der Logikregel. [27] Logikregel 1 Verwendet das Ergebnis von Logikregel 1 in der Logikregel. [28] Logikregel 2 Verwendet das Ergebnis von Logikregel 2 in der Logikregel. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 142 Verwendet das Ergebnis von Vergleicher 5 in der Logikregel. [60] Logikregel 4 Verwendet das Ergebnis von Logikregel 4 in der Logikregel. [61] Logikregel 5 Verwendet das Ergebnis von Logikregel 5 in der Logikregel. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 143 Verwendet das Ergebnis von Logikregel 2 in der Logikregel. [29] Logikregel 3 Verwendet das Ergebnis von Logikregel 3 in der Logikregel. [30] Timeout 0 Logikregel benutzt das Ergebnis von Timer 0. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 144 Verwendet das Ergebnis von Logikregel 4 in der Logikregel. [61] Logikregel 5 Verwendet das Ergebnis von Logikregel 5 in der Logikregel. [70] Timeout 3 Logikregel benutzt das Ergebnis von Timer 3. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 145: Sl-Parameter Initialisieren
Sollwert Istwert Motordrehzahl Motorstrom Motordrehmoment Motorleistung Motorspannung Zwischenkreisspan- nung Therm. Motorschutz [10] Gerätetemperatur [11] Kühlkörpertempera- [12] Analogeingang 53 [13] Analogeingang 54 [14] Analogeing. FB10 [15] Analogeingang S24V [17] Analogeingang CCT MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 146: Vergleicher-Funktion
Alle Parameter in dieser Gruppe sind Arrayparameter mit Index 0 bis 2. Index 0 ist zu wählen, um Timer 0 zu programmieren, Index 1 für Timer 1 usw. 13-20 SL-Timer Array [3] MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 147: Verknüpfungspriorität
[15] Über Max.-Istwert Ausführliche Beschreibung siehe Parametergruppe 5-3*. [16] Warnung Übertemp. Ausführliche Beschreibung siehe Parametergruppe 5-3*. [17] Netzsp.auss.Bereich Ausführliche Beschreibung siehe Parametergruppe 5-3*. [18] Reversierung Ausführliche Beschreibung siehe Parametergruppe 5-3*. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 148 Dieses Ereignis ist WAHR, wenn der Frequenzumrichter abge- schaltet ist (aber keine Abschaltblockierung vorliegt) und ein automatischer Quittierbefehl gesendet wurde. [43] [OK]-Taste Dieses Ereignis ist WAHR, wenn die OK-Taste am LCP gedrückt wird. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 149: Logikregel Verknüpfung
NICHT ODER Verknüpfung NICHT [Par.13-40] ODER [Par. 13-42]. NICHT UND NICHT Verknüpfung NICHT [Par. 13-40] UND NICHT [Par. 13-42]. NICHT ODER NICHT Verknüpfung NICHT [Par. 13-40] ODER NICHT [Par. 13-42]. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 150 13-44 Logikregel Boolesch 3 Array [6] Auswahl der 3. Booleschen Variablen (WAHR oder FALSCH) zur Verwendung in der ausgewählten Logikregel. Für nähere Beschreibungen der Auswahl und ihrer Funktionen siehe Par. 13-40. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 151 Wählt den Festsollwert 7. Wenn Sie den aktiven Festsollwert ändern, wird er mit anderen Einstellungsbefehlen zusammen- geführt, die entweder von Digitaleingängen oder über einen Feldbus kommen. [18] Anwahl Rampe 1 Wählt Rampe 1. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 152 Reset Zähler B Zähler A wird auf 0 gesetzt. [70] Start Timer 3 Startet Timer 3, Beschreibung siehe Par. 13-20. [71] Start Timer 4 Startet Timer 4, Beschreibung siehe Par. 13-20. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 153: Hauptmenü - Sonderfunktionen - Gruppe
7,0 kHz [10] 8,0 kHz [11] 10,0 kHz [12] 12,0 kHz [13] 14,0 kHz [14] 16,0 kHz Bestimmt die Taktfrequenz des Wechselrichters. Eine Änderung der Taktfrequenz kann Störgeräusche vom Motor verringern. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 154: Übermodulation
Parameter zum Einstellen des Betriebsverhaltens bei Netzausfall. 14-10 Netzausfall Option: Funktion: Deaktiviert Motorfreilauf Kinetischer Speicher Wählen Sie die vom Frequenzumrichter auszuführende Funkti- on, wenn der in Par. 14-11 eingestellte Grenzwert erreicht oder MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 155: Netzausfall-Spannung
Energie durch das Trägheitsmoment der Last vorhan- den ist. 14-11 Netzausfall-Spannung Range: Funktion: [150 - 600 V] Definiert die Netzspannungsgrenze zum Aktivieren der in Par. 342 V 14-10 ausgewählten Funktion. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 156 Soll der Frequenzumrichter nach einer Abschaltung ein matisches Quittieren x 1...x20 vornehmen, dann ist Datenwert [1] - [12] zu wählen. Bei Auswahl von Unbegr. Autom. Quitt. [13] wird nach Abschal- tung kontinuierlich quittiert. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 157 Steuerkartentest: Steuerkartentest Wählen Sie [1]. Netzspannung unterbrechen und warten, bis die Dis- playbeleuchtung erlischt. Einstellung Schalter S201 (A53) und S202 (A54) = „EIN“ / I. Prüfstecker einsetzen (siehe unten). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 158: Drehmom.grenze Verzögerungszeit
4-17) innerhalb der eingestellten Zeit erreicht hat, schaltet das Gerät nach Ablauf der Zeit ab. Funktion wird durch Einstel- lung des Parameters auf 60 s = AUS deaktiviert. Die thermische Überwachung ist jedoch weiterhin aktiv. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 159 Wert bewirkt schnellere Reaktion. Eine zu nied- rige Einstellung führt jedoch zu Instabilität. 2.14.6. Energieoptimierung, 14-4* Parameter zur Leistungsoptimierung bei Betrieb mit quadratischem Drehmoment bzw. bei aktivi- erter automatischer Energieoptimierung. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 160 Parameter, um den Frequenzumrichter an besondere Gegebenheiten der Einsatzumgebung (EMV- Filter, IT-Netz, Ausgangsfilter, etc.) anzupassen. 14-50 EMV-Filter 1 Option: Funktion: Parameter zum (De-)Aktivieren der integrierten EMV-Filter. In der Einstellung [1] erfüllt der Frequenzumrichter EMV-Nor- men. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 161 Dieser Parameter kann nicht bei laufen- dem Motor geändert werden. 2.14.9. Auto-Reduzier., 14-6* Diese Gruppe enthält Parameter zur Leistungsreduzierung des Frequenzumrichters bei hoher Temperatur. 14-60 Funktion bei Übertemperatur Option: Funktion: Abschaltung MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 162: Keine Abschaltung Bei Wechselrichterüberlast
Ist die Einstellung bei Par. 14-62 zum Beispiel 95 %, schwankt die Pumpendrehzahl durch eine stetige Überlast zwischen Werten, die 110 % und 95 % des Aus- gangsnennstroms für den Frequenzumrichter entsprechen. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 163: Hauptmenü - Info/Wartung - Gruppe
15-01 Motorlaufstunden Range: Funktion: [0 - 2147483647 h] Gibt an, wie viele Betriebsstunden der Motor gelaufen ist. Zäh- ler-Reset in Par. 15-07. Der Wert wird beim Abschalten des Geräts gespeichert. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 164 Setzt den Motorlaufstundenzähler auf null. Zum Zurücksetzen Reset des Motorlaufstundenzählers [1] wählen und [OK] drü- cken (siehe Par. 15-01). Kein Reset [0] wählen, wenn kein Zurückstellen des Stunden- zählers erwünscht ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 165 [1635] FC Überlast [1650] Externer Sollwert [1652] Istwert [Einheit] [1654] Istwert 1 [Einheit] [1655] Istwert 2 [Einheit] [1656] Istwert 3 [Einheit] [1660] Digitaleingänge [1662] Analogeingang 53 [1664] Analogeingang 54 [1665] Analogausgang [mA] MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 166 Datenquellen 0 bis 3 (individuell wählbar). 15-12 Echtzeitkanal Triggerereignis Option: Funktion: FALSCH WAHR Motor ein Im Bereich Ist=Sollwert Moment.grenze Stromgrenze Außerh. Strombereich Unter Min.-Strom Über Max.-Strom [10] Außerh.Frequenzber. [11] Unter Min.-Drehzahl [12] Über Max.-Drehzahl MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 167: Echtzeitkanal Werte Vor Trigger
15-14 Echtzeitkanal Werte vor Trigger Range: Funktion: [0 - 100] Definiert die Anzahl der Abtastungen, die vor dem Triggerer- eignis von dem Protokoll erfasst werden. Siehe auch Par. 15-12 und Par. 15-13. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 168 Alarmwort Dezimalwert: Beschreibung siehe Par. 16-90. Zustandswort Dezimalwert: Siehe Par. 16-03 für Beschreibung zum Umwandeln in Binärwert. Steuerwort Dezimalwert: Beschreibung siehe Par. 16-00. Erweitertes Zustandswort Dezimalwert: Beschreibung siehe Par. 16-94. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 169 2.15.6. Typendaten, 15-4* Parameter mit Informationen zu den Typendaten des Frequenzumrichters, z. B. Nenndaten, Be- stellnummer, Software-Versionen usw. 15-40 FC-Typ Option: Funktion: FC-Typ. Die Angabe entspricht der VLT HVAC Drive Serie (Zei- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 170 Zeigt den Typencode an, der benutzt werden kann, um den Frequenzumrichter in seiner aktuellen Konfiguration nachzube- stellen (inklusive nachgerüsteter Optionen). 15-47 Leistungsteil Bestellnummer Option: Funktion: Zeigt die Bestellnummer des Leistungsteils an. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 171 Zeigt den Typ der installierten Option an. 15-61 SW-Version Option Option: Funktion: Zeigt die Software-Version der installierten Option an. 15-62 Optionsbestellnr. Option: Funktion: Zeigt die Bestellnummer der installierten Option an. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 172: Hauptmenü - Datenanzeigen - Gruppe
Parametergruppe mit allen verfügbaren Datenanzeigen. Die Datenanzeigen werden vom FC 100 laufend aktualisiert und können über die Displayanzeige oder über Buskommunikation ausgewer- tet werden. 2.16.2. 16-0* Anzeigen-Allgemein Parameter mit allgemeinen Datenanzeigen, z. B. Sollwert, Istwert, Steuerwort, Zustandswort, usw. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 173 Grundlage der aktuellen Motorspannung und des aktuellen Mo- torstroms berechnet. Der Wert wird gefiltert. Das heißt, zwi- schen der Änderung des aktuellen Werts und der Anzeige des Werts können ca. 1,3 s liegen. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 174 Änderung des aktuellen Werts und der An- zeige des Werts können ca. 1,3 s liegen. 16-17 Drehzahl [UPM] Range: Funktion: [-30000 - 30000 UPM] Zeigt die aktuelle Motordrehzahl in UPM (Umdrehungen pro Mi- 0 UPM nute). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 175 Range: Funktion: [0 - 255 °C] Zeigt die Temperatur des Kühlkörpers des Frequenzumrichters 0 °C an. Die Abschaltgrenze beträgt 90 ± 5 °C, die Wiedereinschalt- grenze 60 ± 5 °C. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 176 Zeigt die Summe der extern angelegten Sollwerte in % an. 16-52 Istwert [Einheit] Range: Funktion: [0.0 - 0.0] Zeigt den resultierenden Istwert nach Verarbeitung von Istwert 1-3 (siehe Par. 16-54, 16-55 und 16-56). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 177 Parameter mit E/A-Datenanzeigen, z. B. Analog, Digital, Puls usw. 16-60 Klemme Range: Funktion: [0 - 63] Zeigt die Signalzustände der aktiven Digitaleingänge. Beispiel: Eingang 18 entspricht Bit 5. „0“ = kein Signal, „1“ = ange- schlossenes Signal. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 178 Zeigt den aktuellen Wert in mA an Ausgang 42. Der gezeigte 0.000 Wert bezieht sich auf die Auswahl in Par. 06-50. 16-66 Digitalausgänge Range: Funktion: [0 - 3] Zeigt den aktuellen Zustand der Digitalausgänge Kl. 27 und Kl. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 179 Zeigt den aktuellen Wert von Zähler B. Zähler eignen sich gut als Vergleicher-Operand (Par. 13-10). Digitaleingänge Der Wert kann entweder über (Par. 5-1*) oder SL Controller-Aktion (Par. 13-52) geändert werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 180 Nähere Informationen im jeweiligen Feldbus-Handbuch. 16-85 FC Steuerwort 1 Range: Funktion: [0 - 65535] 2 Byte langes Steuerwort (STW), welches von der seriellen FC Schnittstelle gesendet wird. Die Auslegung des Steuerworts MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 181 Zeigt das aktuelle erweiterte Zustandswort der seriellen FC Schnittstelle in Hex Code. 16-95 Erw. Zustandswort 2 Range: Funktion: [0 - FFFFFFFF] Zeigt das aktuell gültige erweiterte Zustandswort 2 des FC 100 in Hex-Code. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 182 Motorlager Stelle 3 ⇒ Pumpen- Tempera- Durch- Druckge- dichtun- turgeber flussgeber Stelle 2 ⇒ Funktions- FU-Kühl- Filter Lüfterrie- prüfung lüfter FU-System Stelle 1⇒ Garantie Beispiel: Das vorbeugende Wartungswort zeigt 040Ahex. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 183: Hauptmenü - Datenanzeige 2 - Gruppe
18-02 Wartungsprotokoll: Zeit Array [10] [0 - 2147483647 s] Zeigt, wann der Alarm aufgetreten ist. Die Zeit in Sek. bezieht sich auf die Betriebsstd. seit dem letzten Netz-Ein. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 184: Ein- Und Ausgänge
Die Einheiten des Werts im LCP entsprechen der in Par. 26-01 Klemme X/42-3 Funktion ausgewählten Funktion. 18-32 Analogeingang X42/5 Range: Funktion: [-20,000 – +20,000] Anzeige des Signalwerts, das an Klemme X42/5 der Analog-E/ 00.0 A-Karte angelegt ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 185: Hauptmenü - Fu Pid-Regler - Gruppe
Parameter zum Konfigurieren des Istwertsignals für den PID-Regler des Frequenzumrichters. Un- abhängig vom Regelverfahren können die Istwertsignale auch auf dem Display des Frequenzum- richters gezeigt, zur Steuerung der Analogausgänge des Frequenzumrichters verwendet und über verschiedene serielle Kommunikationsprotokolle übertragen werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 186: Istwertanschluss
Parameter 20-10 bestimmt die Verwendungsweise der drei mögli- chen Istwerte durch den PID-Regler. 20-01 Istwertumwandl. 1 Option: Funktion: Linear Radiziert Druck zu Temperatur Mit diesem Parameter kann eine Umwandlungsfunktion auf Ist- wert 1 angewendet werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 187: Istwert 1 Einheit
[25] [30] kg/s [31] kg/min [32] kg/h [33] t/min [34] [40] [41] m/min [45] [60] °C [70] mbar [71] [72] [73] [74] m wg [80] [120] [121] Gal/s [122] Gal/min MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 188 20-04 Istwertumwandl. 2 Option: Funktion: Istwertumwandl. 1 , Par. 20-01. 20-05 Istwert 2 Einheit Option: Funktion: Istwert 1 Einheit , Par. 20-02. 20-06 Istwertanschluss 3 Option: Funktion: Istwertanschluss 1 , Par. 20-00. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 189 [32] kg/h [33] t/min [34] [40] [41] m/min [45] [60] °C [70] mbar [71] [72] [73] [74] m wg [80] [120] [121] Gal/s [122] Gal/min [123] Gal/h [124] [125] Fuß MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 190 20-20 regelt der PID-Regler die Ausgangsfrequenz des Fre- quenzumrichters. Dieser Istwert kann auch auf dem Display des Frequenzumrichters gezeigt, zur Steuerung der Analogausgän- ge des Frequenzumrichters verwendet und über verschiedene serielle Kommunikationsprotokolle übertragen werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 191 Ohne Funktion 20-03 oder 20-06 auf program- miert werden. Die Summe aus Sollwert 1 und allen anderen Sollwerten, die aktiviert sind (siehe Par.-Gruppe 3-1*), wird als Sollwertbezug des PID-Reglers verwendet. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 192 Istwert und seinen zugehörigen Sollwert, bei dem der Istwert am weitesten unter seinem entsprechenden Sollwertbezug liegt. Liegen alle Istwertsignale über ihren entsprechenden Sollwer- ten, verwendet der PID-Regler das Istwert-/Sollwertpaar mit dem kleinsten Unterschied zwischen Istwert und Sollwert. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 193 Bei Regelung mit Rückführung wird Sollwert 2 zur Eingabe eines 0.000 Sollwertbezugs verwendet, der vom PID-Regler des Frequen- HEIT (aus Par. zumrichter verwendet werden kann. Siehe Beschreibung zu Par. 20-12)] Istwertfunktion. 20-20 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 194 Kältemittel nicht in Optionen [0] bis [6] angezeigt, wählen Benutzerdefiniert [7]. Geben Sie dann A1, A2 und A3 über Par. 20-31, 20-32 und 20-33 für die nachstehende Gleichung Temperatur − + 1 ) − MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 195: Pid Auto-Anpassung
übernommen oder verworfen werden sollen. Nach Übernahme werden die Werte in die entsprechenden Parameter geschrieben und der Auto-Abstimm-Modus in Par. 20-75 deaktiviert. Je nach geregeltem System kann die Auto-Anpassung mehrere Minuten in Anspruch nehmen. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 196: Typ Mit Rückführung
Der zulässige min. Istwert sollte hier in Benutzereinheiten aus Benut- Par. 20-74] Par. 20-12 eingegeben werden. Fällt der Wert unter den Wert zerein- in Par. 20-73 wird die Auto-Anpassung abgebrochen und eine Fehlermeldung am LCP angezeigt. heiten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 197 Frequenzumrichter auto- matisch in die Prozessregelung und der PID-Regler startet. Dies ist in Anwendungen nützlich, in denen die angetriebene Last beim Start zunächst schnell auf eine Mindestdrehzahl beschleu- nigt werden muss. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 198 20-91 PID-Anti-Windup Option: Funktion: [1] stoppt die Regelung einer Abweichung von Istwert und Sollwert, wenn die Ausgangsfrequenz nicht mehr weiter einge- stellt werden kann. Dies kann auftreten, wenn der Frequen- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 199 Systemregelung einzustellen. Die D-Zeit wird in HLK-Anwendungen allgemein nicht verwendet. Daher ist es in der Regel am besten, diesen Parameter auf 0 zu lassen, oder ihn zu deaktivieren. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 200: Pid-Prozess D-Verstärkung/Grenze
Erw. 1 I-Zeit, Par. 21-42 Erw. 2 I-Zeit und Par. 21-62 Erw. 3 I-Zeit berechnet. Par. 21-23 Erw. 1 D-Zeit, Par. 21-43 Erw. 2 D-Zeit und Par. 21-63 Erw. 3 D-Zeit werden auf den Wert 0 (null) ein- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 201 Betriebsbereichs, d. h. bei Einstellung der max. analogen Ausgangsspannung auf 10 V ist 0,10 gleich 10 % von 10 V, also 1 V. Dieser Parameter sollte für optimale Anpassgenauigkeit auf MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 202 [Cancel] am Ende der Anpassung auf [0] Deaktiviert zu- rückgesetzt. 2.19.3. 21-1* PID-Regler Istw./Sollw. 1 Parameter zum Einstellen von Sollwert und Eingängen für Soll- und Istwertsignal des erweiterten PID-Prozessreglers 1. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 203 [34] [40] [41] m/min [45] [60] °C [70] mbar [71] [72] [73] [74] m wg [80] [120] [121] Gal/s [122] Gal/min [123] Gal/h [124] [125] Fuß [126] Fuß /min MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 204 [30] Erw. PID-Prozess 1 [31] Erw. PID-Prozess 2 [32] Erw. PID-Prozess 3 Es ist möglich, bis zu drei variable Sollwertsignale für den ei- gentlichen Sollwert zu definieren. Analogeingang X30/11 und MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 205 0,000 [-999999,999 Anzeige des Istwerts für den PID-Regler 1. ErwPID 999999,999 ErwPID1Einh.] 1Einh. 21-19 Erw. Ausg. 1 [%] Range: Funktion: [0 - 100%] Anzeige des Ausgangswerts für den PID-Regler 1. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 206 Änderungen zu. Die Begrenzung der D- Verstärkung erreicht eine reine D-D-Verstärkung bei langsamen Änderungen und eine konstante D-D-Verstärkung bei schnellen Änderungen. 2.19.5. 21-3* Erw. PID Soll-/Istw. 2 Konfiguriert Sollwert und Istwert des erweiterten PID-Reglers 2. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 207 Nähere Informationen siehe Par. 21-18, 21-39 Erw. Ausg. 2 [%] Option: Funktion: Erw. Ausg. 1 [%]. Nähere Informationen siehe Par. 21-19, 2.19.6. 21-4* Erw. Prozess-PID 2 Zur Konfiguration des PID-Reglers 2. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 208 21-52 Erw. Maximaler Sollwert 3 Option: Funktion: Erw. Maximaler Soll- Nähere Informationen siehe Par. 21-12, wert 1. 21-53 Erw. variabler Sollwert 3 Option: Funktion: Erw. variabler Sollwert Nähere Informationen siehe Par. 21-13, MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 209 Nähere Informationen siehe Par. 21-21, 21-62 Erw. 3 I-Zeit Option: Funktion: Erw. I-Zeit 1 Nähere Informationen siehe Par. 21-22, 21-63 Erw. 3 D-Zeit Option: Funktion: Erw. D-Zeit 1 Nähere Informationen siehe Par. 21-23, MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 210: Hauptmenü - Anwendungsfunktionen - Fc 100 - Gruppe
über einen externen PI-Regler mög- die Leistung bei fehlendem Durchfluss. lich. Die tatsächliche Konfiguration muss in Dieser Zusammenhang basiert auf der Einstel- lung von zwei Drehzahlen mit zugehöriger MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 211 Dabei wird die Drehzahl automatisch Max. auf ca. 50 und 85 % der Motornenndrehzahl (Par. 4-13/14 Drehzahl ) eingestellt. Bei diesen beiden Drehzahlen wird die Leistungsaufnahme automatisch gemessen und gespeichert. Vor Aktivieren der Autokonfiguration: MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 212 Mit Aktiviert wird erkannt, wenn der Motor mit der Drehzahl Max. Drehzahl Max. Fre- läuft, die in Par. 4-11 oder Par. 4-12 quenz eingestellt ist. 22-23 No-Flow Funktion Option: Funktion: Energiesparmodus MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 213 Display oder durch Abruf von Par. 16-10 oder 16-11 im Hauptmenü. Notieren Sie die Leistungsanzeige. Ändern Sie die Drehzahl auf ca. 50 % der Nenndrehzahl. Notieren Sie die genaue Dreh- zahl. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 214 Range: Funktion: [0,0 - Par. 22-38] Nur wählbar, wenn die Option International in Par. 0-03 Län- dereinstellungen gewählt wurde (bei US nicht möglich). Stellen Sie die Leistungsaufnahme bei 50-%-Drehzahlwert ein. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 215: Energiesparmodus
Ermöglicht die Last am System einen Stopp des Motors und wird die Last überwacht, kann der Motor durch Aktivieren der Energiesparmodusfunktion gestoppt werden. Dies ist kein normaler Stoppbefehl, sondern fährt den Motor über Rampe ab auf 0 UPM und schaltet die Energiezufuhr MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 216 PI-Regler für die gewünschten Sollwert- und Istwertsignale konfiguriert werden. Beispiel: Boost-System. Wird kein Durchfluss erfasst, erhöht der Frequenzumrichter den Drucksollwert, um einen gering- Sollwert-Boost fügigen Überdruck im System sicherzustellen (der Boost wird in Par. 22-45 einge- stellt). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 217 Motor wieder an. Energiestart Die Drehzahl wird manuell durch ein externes Sollwertsignal (Fernsollwert) eingestellt. Die Werte (Par. 22-3*) zur Anpassung der „No Flow“-Funktion müssen auf die Werkseinstellung eingestellt werden. Konfigurationsmöglichkeiten, Überblick: MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 218 (Max. Drehzahl)] muss auf PID-Prozess eingestellt sein und der Drehzahl- sollwert muss über einen externen Regler angelegt werden. Festlegung der Solldrehzahl, bei der der Energiesparmodus auf- gehoben werden soll. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 219 Festlegung der maximalen Zeitdauer, über die der Verstär- kungsmodus zulässig ist. Wird die festgelegte Zeit überschrit- ten, wird der Energiesparmodus aufgerufen und nicht gewartet, bis der festgelegte Verstärkungsdruck erreicht wird. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 220: Riemenbrucherkennung
Kompressoren verwendet werden. Liegt das geschätzte Motordrehmoment unter dem Riemen- bruchmomentwert (Par. 22-61) und liegt die Ausgangsfrequenz des Frequenzumrichters über oder gleich 15 Hz, wird die Riemenbruchfunktion (Par. 22-60) ausgeführt. 22-60 Riemenbruchfunktion Option: Funktion: Deaktiviert Warnung MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 221 Zeitgeber abgelaufen ist. 22-77 Min. Laufzeit Range: Funktion: [0 - Par. 22-76] Legt die als min. Laufzeit gewünschte Zeit nach einem normalen Startbefehl (Start/Festdrehzahl JOG/Speichern) fest. Jeder nor- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 222: Durchflussausgleich
Bei gleichzeitiger Verwendung von Durchflussausgleich und Kaskadenregler (Para- metergruppe 25) wird der tatsächliche Sollwert nicht durch die Drehzahl (Durch- fluss), sondern durch die Anzahl der eingeschalteten Pumpen bestimmt. Siehe unten: MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 223 Sollwertausgleich ist nicht aktiv. Aktiviert: Aktiviert Sollwertausgleich ist aktiv. Bei Aktivierung dieses Parameters ist durchflusskompensierter Sollwertbetrieb mög- lich. 22-81 Quadr.-lineare Kurvennäherung Range: Funktion: [ 0 – 100 %] 100% Beispiel 1: MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 224 Ventile und Ändern der Drehzahl, bis H erreicht ist, kann die Drehzahl am Punkt ohne Durchfluss gefunden werden. Quadr.-lineare Kurvennäherung Bei Anpassung von Par. 22-81 kann dann die Form der Regelkurve unendlich verstellt werden. Beispiel 2: MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 225: Drehzahl Bei No-Flow [Upm]
Funktion: [0 - Wert von Par. 10 Hz 22-86] Auflösung 0,033 Hz. Die Motorfrequenz, bei welcher der Durchfluss praktisch ge- stoppt ist und der Mindestdruck H erreicht wird, sollte hier MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 226 Freq. bei No-Flow [Hz] verwendet werden. 22-87 Druck bei No-Flow-Drehzahl Range: Funktion: 0 Soll-/ [0 - 999999.999] Istwert- Einhei- Eingabe des Drucks H bei Drehzahl bei No-Flow in Soll-/Ist- wert-Einheiten. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 227: Druck Bei Nenndrehzahl
Aktionen ausgeführt werden können. ACHTUNG! Die Uhr (Parametergruppe 0-7*) muss richtig programmiert sein, damit Zeitablaufs- teuerungen ordnungsgemäß funktionieren. 23-00 EIN-Zeit Array [10] 00:00:0 [00:00:00 – Stellt die EIN-Zeit für die Zeitablaufsteuerung ein. 23:59:59] MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 228 [29] Start Timer 0 [30] Start Timer 1 [31] Start Timer 2 [32] Digitalausgang A-AUS [33] Digitalausgang B-AUS [34] Digitalausgang C-AUS [35] Digitalausgang D-AUS [36] Digitalausgang E-AUS [37] Digitalausgang F-AUS MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 229 Keine Aktion Anwahl Datensatz 1 Anwahl Datensatz 2 Anwahl Datensatz 3 Anwahl Datensatz 4 [10] Anwahl Festsollw. 0 [11] Anwahl Festsollw. 1 [12] Anwahl Festsollw. 2 [13] Anwahl Festsollw. 3 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 230 Start Timer 6 [74] Start Timer 7 Wählt die Aktion während der AUS-Zeit. Beschreibungen der Optionen siehe Par. 13-52 SL Controller Aktion. 23-04 Ereignis Array [10] Alle Tage Arbeitstage Nichtarbeitstage Montag Dienstag MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 231: Wartung
Zum Deaktivieren eines vorbeugenden Wartungsereignisses muss die zugehörige Wartungszeitbasis Deaktiviert (Par. 23-12) auf [0] gestellt werden. Vorbeugende Wartung kann am LCP programmiert werden, es wird jedoch die Verwendung des PC-gestützten VLT Motion Control Tool MCT10 empfohlen. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 232 Wartungsereignis muss den gleichen Arrayelement-Index in Par. 23-10 – 23-14 benut- zen. 23-11 Wartungsaktion Option: Funktion: Schmieren Reinigen Ersetzen Kontrolle/Prüf. Überholen Erneuern Prüf. Wählt die Aktion, die dem vorbeugenden Wartungsereignis ent- spricht. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 233 Wartungsereignis auf Datum/Uhrzeit basiert. Das Datumsformat hängt von der Einstellung in Par. 00:00 Datumsformat 0-71 ab, während das Uhrzeitformat von der Ein- Uhrzeitformat stellung in Par. 0-72 abhängt. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 234: Wartungswort Quittieren
Wert seit dem ersten Netz-Ein oder dem letzten Rücksetzen des Zählers (Par. 15-06 Reset Zähler-kWh Energie- Alle Daten für den Energiespeicher werden in Zählern gespeichert, die über Par. 23-53 protokoll abgelesen werden können. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 235: Energieprotokollauflösung
Datum/Uhrzeit in Par. 0-70 Uhrzeit wieder eingestellt wurden. In Par. 0-79 Uhr Fehler kann eine Warnung programmiert wer- den, falls die Uhr nicht richtig eingestellt wurde, z. B. nach einem Netz-Aus. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 236 ([00]-[xx] unter der Parameternummer im Display). OK drücken und über die Tasten ▲ und ▼ des LCP zwischen den Elementen navigieren. Arrayelemente: Daten vom letzten Zeitraum werden im Zähler mit dem höchsten Index gespeichert. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 237 Intervalle fällt. Die Sortierung basiert auf einem Relativwert der Variablen. Der Relativwert für die Betriebsvariable ist: Ist/Nenn * 100 % für Leistung und Strom und Ist/Max * 100 % für Ausgangsfrequenz und Motordrehzahl. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 238 4-14 Max. Frequenz [Hz]. Der Istwert kann in Par. 16-13 Fre- quenz abgelesen werden. Motordrehzahl [4]: Drehzahl des Motors. Sollwert für den Rela- tivwert ist die maximale Motordrehzahl aus Par. 4-13 Max. Dreh- zahl. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 239 Legt Datum und Uhrzeit fest, zu denen die Trenddarstellung die 2099-12-31 23:59] Aktualisierung der getimten Binzähler beginnt. 00:00 Das Datenformat hängt von der Einstellung in Par. 0-71 tumsformat Uhrzeitfor- und der Uhrzeiteinstellung in Par. 0-72 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 240 Nach Drücken von OK ändert sich die Einstellung des Parame- Kein Reset terwerts automatisch auf [0]. 23-67 Rücksetzen der Zeitablauf-Bin-Daten Option: Funktion: Kein Reset Reset Zeitablauf Reset Die Option [1] stellt alle Zähler in Par. 23-62 BIN Daten zurück. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 241: Amortisationszähler
Parameter für Einstellungen Parameter für Anzeige Motornennleistung Par. 1-20 Energieeinspar. Par. 23-83 Sollwertfaktor Leis- Par. 23-80 Istleistung Par. 16-10/11 tung in % Energiekosten/kWh Par. 23-81 Kst.-Einspar. Par. 23-84 Investition Par. 23-82 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 242 Energieeinsparungen verwendet. 23-84 Kst.-Einspar. Range: Funktion: [0 - 0] Dieser Parameter ermöglicht eine Anzeige der Berechnung ba- 0.00 sierend auf der obigen Gleichung (in lokaler Währung). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 243: Hauptmenü - Fu-Bypass - Gruppe
Bauteilen, HLK-Anlagen und darin enthaltenen Bauteilen oder anderen Sachgegenständen, wenn der Frequenzumrichter für Not- fallbetrieb programmiert wurde. Unter keinen Umständen ist Danfoss dem Endanwender oder einer anderen Partei gegenüber für mittelbare oder unmittelbare Schäden, Sonder- oder Folgeschäden oder Verluste die- ser Partei infolge der Programmierung und des Betriebs des Frequenzum- richters im Notfallbetrieb haftbar.
Seite 244 Drehzahl ist abhängig von den Einstellungen in Par. 24-01, Not- fallbetriebskonfiguration Aktivieren – Start + In diesem Modus läuft der Motor im Linkslauf weiter. Funktio- Reversierung niert nur bei Drehzahlsteuerung (Regelung ohne Rückführung). Notfallbetriebskonfiguration Siehe Par. 24-01 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 245: Einheit Notfallbetrieb
Stellen Sie die gewünschte Einheit ein, wenn der Notfallbetrieb mit PID-Regler aktiv ist. Keine [10] 1/min [11] [12] Pulse/s [20] [21] l/min [22] [23] [24] /min [25] [30] kg/s [31] kg/min [32] kg/h MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 246 Par. 24-06 gewählten Eingangs). Bei aktivem Notfallbetrieb und Drehzahlsteuerung wird die Ein- Par. 0-02 Hz/UPM Umschaltung heit in eingestellt. Bei PID- Einheit Notfallbetrieb Regler wird die Einheit in Par. 24-02 eingestellt. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 247 Wenn der Motor auch bei normalem Betrieb durch den integ- rierten PID-Regler geregelt wird, kann der gleiche Transmitter durch Einstellen der gleichen Quelle für beide Betriebsarten ver- wendet werden. Deaktiviert MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 248: Alarmhandhabung Notfallbetrieb
Relais im Frequenzumrichter aktiviert, wenn dies in Parameter 5-3* oder 5-4* programmiert ist. Zum Deaktiveren des Frequenzumrichter-Bypass bei normalem Betrieb (Notfallbetrieb nicht akti- viert) muss eine der folgenden Aktionen ausgeführt werden: MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 249: Fu-Bypass-Funktion
Im Normalbetrieb wird die FU-Bypass-Funktion unter folgenden Umständen aktiviert: Bei Abschaltblockierung oder Abschaltung. Nach der program- mierten Anzahl von Quittierversuchen laut Programmierung in Quittierfunktion Par. 14-20 oder nach Ablauf der Bypass-Zeit- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 250: Bypass-Zeitverzögerung
2.23. Hauptmenü - Kaskadenregler - Gruppe 25 2.23.1. 25-** Kaskadenregler Parameter zum Konfigurieren des einfachen Kaskadenreglers für die Folgeregelung mehrerer Pumpen. Eine anwendungsorientiertere Beschreibung und Verdrahtungsbeispiele finden Sie im Anwendungsbeispiele Einfacher Kaskadenregler Abschnitt MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 251: Systemeinstellungen
[0]: Der Kaskadenregler ist nicht aktiv. Alle integ- rierten Relais, die in der Kaskadenfunktion Pumpenmotoren zugeordnet sind, sind abgeschaltet. Ist eine Pumpe mit variabler Drehzahl direkt an den Frequenzumrichter angeschlossen (nicht MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 252: Motorstart
Pumpe integriert ist, wird dieses Schütz nicht vom Frequen- zumrichter geregelt. Bei Betrieb mit einer anderen Einstellung als [0] in Par. Führungspumpen-Wechsel 25-50 muss dieser Parameter auf Nein [0] stehen. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 253: Anzahl Der Pumpen
[1 - 100 %] Stellen Sie den Prozentsatz der Schaltbandbreite (SBB) unter Berücksichtigung der Druckschwankungen im System ein. In Kaskadenregelsystemen wird der gewünschte Systemdruck zur Vermeidung häufiger Schaltvorgänge der Pumpen mit konstan- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 254 Liegen ÜBB und SBB zu dicht zusammen, kann dies durch häu- figes Zu- oder Abschalten bei kurzzeitigen Druckänderungen seinen Zweck verlieren. Wird die ÜBB auf einen zu hohen Wert eingestellt, kann ein unzulässig hoher oder niedriger Druck im MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 255: Sbb Zuschaltverzögerung
Pumpe mit konstanter Drehzahl nicht wünschenswert. Die Zuschaltung wird um die programmierte Zeitdauer verzögert. Falls der Druck vor Ablauf des Zeitgebers wieder auf einen in- nerhalb der Schaltbandbreite liegenden Wert steigt, wird der Zeitgeber zurückgesetzt. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 256: Sbb Abschaltverzögerung
Stabilisierung des Systems nach Zu-/Abschaltvor- gängen erlaubt. Die Werkseinstellung (10 Sekunden) ist in den meisten Anwendungssituationen angemessen. Bei sehr dyna- mischen Systemen kann eine kürzere Zeitspanne wünschens- wert sein. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 257 Drehzahl in Betrieb und die Systemerfordernisse erfüllt sind. Unter diesen Bedingungen leistet die Pumpe mit va- riabler Drehzahl kaum einen Beitrag zum System. Wenn der programmierte Zeitgeberwert abläuft, wird eine Pumpe mit kon- MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 258: Zuschalteinstellungen
Zeit nach dem Stoppen der Pumpe mit konstanter Drehzahl verzögert werden, um Druck- spitzen oder Wasserschlag im System zu beseitigen. Verwendung nur zulässig, wenn in Par. 25-02 Motorstart Softstarter Option [1] gewählt ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 259 Die Abschaltschwelle muss im Bereich von η MIN. η × 100 % bis 100 % liegen, ZUSCHALTEN η MAX. wobei n die Min. Drehzahl/Frequenz und n die Max. MIN. MAX. Drehzahl/Frequenz ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 260 Die Abschaltdrehzahl wird anhand der folgenden Formel be- rechnet: η ABSCHALTEN η = η wobei n MAX. ABSCHALTEN MAX. Max. Frequenz/Max. Drehzahl und n der Wert der ABSCHALTEN100% Abschaltschwelle ist. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 261: Wechseleinstellungen
Beim Wechsel wird dazu immer die Pumpe gewählt, die die niedrigste Zahl von Betriebsstunden hat. [0]: Kein Wechsel der Führungspumpenfunktion. Dieser Pa- rameter kann nur auf andere Optionen als [0] eingestellt MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 262 Ist die Option [1] in Par. 25-51 24 h eignis gewählt, findet der Wechsel der variablen Drehzahlpum- pe bei jedem Ablauf des Wechselzeitintervalls statt (kann in Wechselzeitintervallgeber , Par. 25-53, überprüft werden). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 263 Pumpe mit variabler Drehzahl wird einfach abgeschaltet (im Freilauf). Langsam [0]: Beim Wechsel wird die variable Drehzahlpumpe über Rampe auf die maximale Drehzahl gefahren und fährt dann über Rampe ab bis zum Stillstand. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 264: Verzögerung Nächste Pumpe
Dieser Parameter legt die Zeit zwischen dem Stoppen der alten variablen Drehzahlpumpen und dem Starten dieser Pumpe als neue konstante Drehzahlpumpe fest. Zur Beschreibung von Zu- Zuschaltmodus bei schaltung und Wechsel siehe Par. 25-56 Wechsel und Abbildung 7-5. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 265: Kaskadenzustand
Die in Par. 25-50 gewählte Option ist nicht [0] und eine Wechselfolge findet statt. Führung nicht eingestellt: Es steht keine Pumpe zur Verfügung, die als variable Drehzahlpumpe zugeordnet werden kann. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 266: Pumpenzustand
Pumpen zugeordnet ist. Jedes Element im Array steht für ein Relais. Ist ein Relais aktiviert, steht das entsprechende Ele- ment auf „Ein“. Ist ein Relais deaktiviert, steht das entspre- chende Element auf „Aus“. 25-84 Pumpe EIN-Zeit MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 267: Relais Ein-Zeit
Dann wird die Pumpe z. B. nicht bei der Zuschaltung gewählt, auch wenn sie die nächste Pumpe in der Schaltfolge ist. Eine gewünschte Führungspumpe kann für die nächste „Änderungszeit“-Periode manuell gewählt werden. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 268: Hauptmenü- Analog-E/A-Option Mcb 109 - Gruppe
-ausgängen ergänzt. Dies kann vor allem in Gebäudemanagementsystemen nützlich sein, in denen der Frequenzumrichter ggf. als dezentrale E/A eingesetzt wird, da die Notwendigkeit einer Unterstation entfällt und damit Kosten gesenkt werden. Siehe nachstehende Abbildung: MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 269 Wenn die Überwachung mit verschobener Nullpunktfunktion eingesetzt wird, ist es wichtig, dass bei allen Analogeingängen, die nicht für den Frequenzumrichter, son- dern als Teil der dezentralen E/A des Gebäudemanagementsystems verwendet werden, die verschobene Nullpunktfunktion deaktiviert wird. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 270: Klemme X42/1 Funktion
Pt 1000 (°C) Pt 1000 (°F) Ni 1000 (°C) Ni 1000 (°F) Klemme X42/1 kann als Analogeingang programmiert werden, der eine Spannung oder einen Eingang von einem Pt 1000 (1000 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 271: Klemme X42/3 Funktion
Achtung: Wenn der Eingang nicht in Gebrauch ist, muss er auf Spannung eingestellt werden! Liefert dieser Eingang einen Temperaturistwert, muss die Ein- heit entweder auf Celsius oder Fahrenheit eingestellt werden (Par. 20-12, 21-10, 21-30 oder 21-50). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 272 Ein Beispiel ist die Verwendung der Analogein- gänge als Teil von Steuerfunktionen über den Frequenzumrich- ter (also nicht als Teil eines dezentralen E/A-Systems, z. B. bei Versorgung eines Gebäudemanagementsystems mit Daten). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 273 Ein Beispiel ist die Verwendung der Analogein- gänge als Teil von Steuerfunktionen über den Frequenzumrich- ter (also nicht als Teil eines dezentralen E/A-Systems, z. B. bei Versorgung eines Gebäudemanagementsystems mit Daten). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 274 Ein Beispiel ist die Verwendung der Analogein- gänge als Teil von Steuerfunktionen über den Frequenzumrich- ter (also nicht als Teil eines dezentralen E/A-Systems, z. B. bei Versorgung eines Gebäudemanagementsystems mit Daten). MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 275: Klemme X42/7 Ausgang
Wert direkt einzugeben, z. B. 50 % = 20 mA. Wenn bei maxi- malem Signal (100 %) ein kleinerer Strom als 20 mA erreicht wird, ist der Prozentwert wie folgt zu berechnen: Skal. M ax. Strom × 100 % d. h. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 276 Drehm.%nom.0-20 [106] Leistung 0-20 mA [107] Drehzahl 0-20 mA [108] Drehm. 0-20 mA [113] Erw. PID-Prozess 1 [114] Erw. PID-Prozess 2 [115] Erw. PID-Prozess 3 [139] Bussteuerung [141] Bus-Strg To MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 277 Timeout“ gewählt und ist ein Bus/Steuerwort Timeout (Par. 26-60) aktiv, dann legt dieser Par. den Ausgangswert während des Timeouts fest. 26-60 Klemme X42/11 Ausgang Option: Funktion: Dieser Parameter definiert die Funktion des Analogausgangs 1, Klemme X42/11. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 278 Signal (100 %) ein kleinerer Strom als 20 mA erreicht wird, ist der Prozentwert wie folgt zu berechnen: Skal. M ax. Strom × 100 % d. h. × 100 % = 200 % MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 279: Kl. X42/11, Wert Bei Bussteuerung
Enthält den Festwert von Klemme X42/11. 0.00% Wurde für diesen Analogausgang die Funktion „Bus x-20mA Timeout“ gewählt und ist ein Bus/Steuerwort Timeout (Par. 26-70) aktiv, dann legt dieser Par. den Ausgangswert während des Timeouts fest. MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 280 ® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 281: Parameterlisten
Ohne Vorzeichen 8 Bit Uint8 Ohne Vorzeichen 16 Bit Uint16 Ohne Vorzeichen 32 Bit Uint32 Sichtbarer String VisStr Nennwert 2 Byte Bitsequenz von 16 booleschen Variablen Zeitdifferenz ohne Datum TimD MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 282: Betrieb/Display
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 283 ® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 284: Motor/Last
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 285: Bremsfunktionen
® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 286: Sollwert/Rampen
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 287: Grenzen/Warnungen
® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 288: Digit. Ein-/Ausgänge
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 289 ® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 290: Analoge Ein-/Ausg
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 291 ® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 292: Opt./Schnittstellen
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 293: Profibus Dp
® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 294: Can-Feldbus
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 295: Lonworks
® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 296: Smart Logic
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 297: Sonderfunktionen
® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 298: Info/Wartung
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 299 ® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 300: Datenanzeigen
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 301 ® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 302: Datenanzeigen
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 303: Fu Pid-Regler
® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 304: Erw. Pid-Regler
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 305 ® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 306: Anwendungsfunktionen
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 307 ® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 308: Zeitfunktionen
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 309: Application Functions
® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 310: Kaskadenregler
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 311 ® Programmierhandbuch für VLT HVAC Drive 3. Parameterlisten MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 312: Grundeinstellungen (Analog-E/A-Option Mcb 109)
® 3. Parameterlisten Programmierhandbuch für VLT HVAC Drive MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 313: Index
Anzahl Netz-ein, 15-03 Anzahl Überspannungen, 15-05 Anzahl Übertemperaturen, 15-04 Arbeitspunktberechn., 22-82 Arbeitstage, Par. 0-81 Array Index 10-30 Ausbl. Drehzahl Bis [hz], 4-63 Ausbl. Drehzahl Bis [upm], 4-62 Ausgang 27 Max. Frequenz, 5-62 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 314 Devicenet Revision 10-32 Devicenet Sollwert 10-14 Devicenet Steuerung 10-15 Devicenet Und Can Feldbus Diagnose Trigger, 8-07 Dig./relais Ausg. Bussteuerung, 5-90 Digitaleingänge, 16-60 Digitalpoti Einzelschritt Digitalpoti Max. Grenze Digitalpoti Speichern Bei Netz-aus MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 315 Fehlerspeicher: Wert, 15-31 Fehlerspeicher: Zeit, 15-32 Festdrehzahl Jog 16, 65 Festdrehzahl Jog [upm], 3-19 Feste Drehzahlbandbreite, 25-22 Feste Führungspumpe, 25-05 Festsollwert Festsollwert Notfallbetrieb, 24-05 Festsollwertanwahl, 8-56 Freie Anzeige Min.-wert, Par. 0-31 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 316 Kl. X30/8, Wert Bei Bussteuerung, 6-63 Kl. X30/8, Wert Bei Bus-timeout, 6-64 Kl. X42/1 Skal. Max.spannung, 26-11 Kl. X42/1 Skal. Min.spannung, 26-10 Kl. X42/11, Wert Bei Bussteuerung, 26-63 Kl. X42/11, Wert Bei Bus-timeout, 26-64 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 317 Klemme X42/5 Signalfehler, 26-37 Klemme X42/5 Skal. Max.-soll/ Istwert, 26-35 Klemme X42/5 Skal. Min.-soll/ Istwert, 26-34 Klemme X42/7 Ausgang, 26-40 Klemme X42/9 Ausgang, 26-50 Kontinuierliche Bin Daten, 23-61 Kontroll-anzeigen Kosteneinsparungen, 23-84 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 318 Motordrehrichtungsprüfung, 1-28 Motorfangschaltung Motorfreilauf Motorfreilauf, 8-50 Motorlaufstunden, 15-01 Motormagnetisierung Bei 0 Upm, 1-50 Motornenndrehzahl, 1-25 16, 49 Motornennfrequenz, 1-23 16, 48 Motornennleistung [kw], 1-20 15, 47 Motornennleistung [ps] 15, 48 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 319 Profibus Steuerung Deaktivieren, 9-28 Profibus-warnwort Protokoll: Ereignis, 15-20 Protokoll: Wert, 15-21 Protokoll: Zeit, 15-22 Protokollierung, 15-2* Prozessdaten Lesen Konfiguration 10-12 Pulsausg. 29, [hz] 16-70 Pulseing. 29, 16-67 Pulseing. 33 16-68 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 320 Servicecode, 14-29 Signalausfall Funktion, 6-01 Signalausfall Zeit, 6-00 Sl-controller Start, 13-01 Smart Logic Controller, 13-00 Software-version, 15-43 Soll-/istw.-diff. Energie-start Soll-/istwerteinheit, 20-12 Sollwert 1, 20-21 Sollwert 2, 20-22 Sollwert 3, 20-23 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 321 Verzögerung Ext. Verriegelung, 22-00 Vorb. Wartungswort, 16-96 Warnparameter 10-13 Warnung Istwert Niedr., 4-56 Warnung Sollwert Niedr., 4-54 Warnwort 2 Warnwort 2, 16-93 Warnwort, 16-92 Wartungsprotokoll: Datum Und Zeit, 18-03 Werkseinstellung Werkseinstellungen MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
Seite 322 Zähler Slavefehler, 8-83 Zähler Slavemeldungen, 8-82 Zähler-kwh, 15-02 Zeitablauf Bin Daten, 23-62 Zeitablaufsteuerung, 23-0* Zeitzonenversatz, 0-73 Zusätzl. Arbeitstage, 0-82 Zusätzl. Nichtarbeitstage, 0-83 Zuschaltdrehzahl, 25-44 Zuschaltschwelle, 25-42 Zustandsmeldungen Zustandswort Konfiguration, 8-13 MG.11.C3.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss...
