Das Magnetfeld hat eine feste Position im Statorkern, jedoch ändert sich seine Richtung, wie
Abb. 1.7 „Eine Phase erzeugt ein Wechselfeld" zeigt. Die Drehzahl wird durch die Netzfrequenz
bestimmt. Bei einer Frequenz von 50 Hz ändert das Feld die Drehrichtung 50 Mal pro Sekunde.
Wenn zwei der Phasenwicklungen an die jeweiligen Stromversorgungsphasen angeschlossen
sind, werden im Statorkern zwei Magnetfelder erzeugt. In einem zweipoligen Motor wird ein
Feld um 120 Grad zu dem anderen Feld verschoben. Die maximalen Feldwerte werden ebenfalls
verschoben, wie Abb. 1.8 „Zwei Phasen erzeugen ein asymmetrisches rotierendes Feld" zeigt.

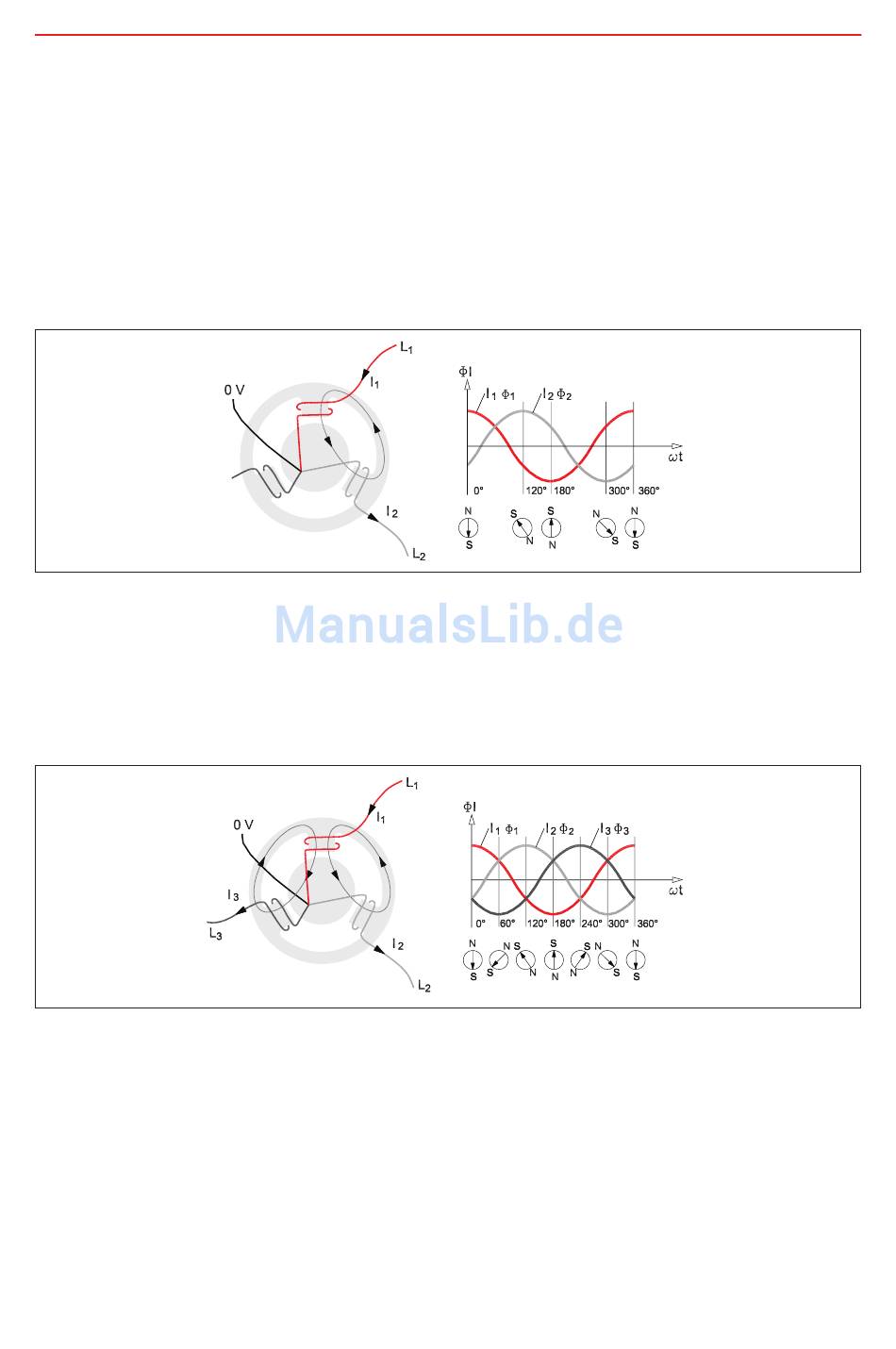

Abb. 1.8 Zwei Phasen erzeugen ein asymmetrisches rotierendes Feld
Dies erzeugt im Stator ein rotierendes Magnetfeld, das stark asymmetrisch ist, bis die dritte
Phase angeschlossen ist. Wenn die dritte Phase angeschlossen ist, gibt es im Statorkern drei
Magnetfelder. Es gibt eine Verschiebung um 120° zwischen den drei Phasen, wie Abb. 1.9 „Drei
Phasen erzeugen ein symmetrisches rotierendes Feld" zeigt.
Abb. 1.9 Drei Phasen erzeugen ein symmetrisches rotierendes Feld
Product type
Der Stator ist jetzt an die Dreiphasen-Stromversorgung angeschlossen. Die Magnetfelder
File name
der einzelnen Phasenwicklungen bilden ein symmetrisches rotierendes Magnetfeld. Dieses
Date
Magnetfeld wird als rotierendes Feld des Motors bezeichnet.
Die Amplitude des rotierenden Felds (φ) ist konstant und beträgt das 1,5-fache des Maximalwerts
(ϕ
) der Wechselfelder. Es rotiert mit der synchronen Drehzahl, die sich aus der Polpaarzahl
max
und der Netzfrequenz ergibt (siehe auch Abschnitt 1.3.3 „Schlupf, Drehmoment und Drehzahl").
