5. Elektrische Installation

5.1.18. Test von Motor und Drehrichtung

Bitte gehen Sie wie beschrieben vor, um den Motoranschluss und die Drehrichtung zu testen.
Starten Sie ohne Stromversorgung zum Gerät.
5

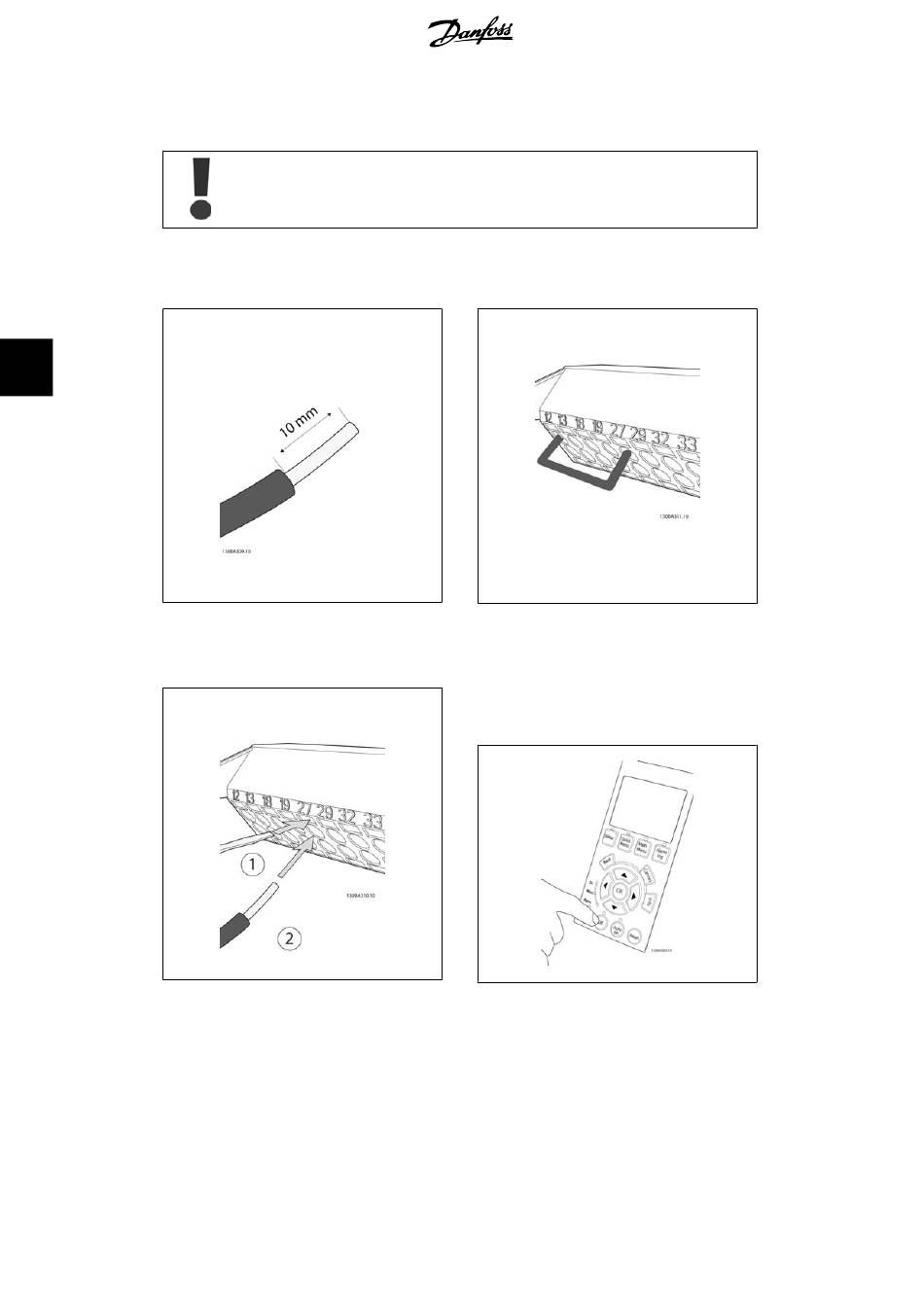

Abbildung 5.19:
1. Schritt: Isolieren Sie zunächst beide Enden ei-
nes 50 bis 70 mm langen Drahtes ab.
Abbildung 5.20:
2. Schritt: Stecken Sie ein Ende mit einem ge-
eigneten Klemmenschraubendreher in Klemme
27. (Beachten Sie, dass für Geräte mit sicherer
Stoppfunktion die vorhandene Brücke zwischen
Klemme 12 und 37 nicht entfernt werden sollte,
damit das Gerät laufen kann!)
34
Achtung: Der Motor kann unerwartet anlaufen, stellen Sie sicher, dass kein Personal
und keine Geräte in Gefahr sind!
®
MG.20.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Abbildung 5.21:
3. Schritt: Stecken Sie das andere Ende in Klem-
me 12 oder 13. (Beachten Sie, dass für Geräte mit
sicherer Stoppfunktion die vorhandene Brücke
zwischen Klemme 12 und 37 nicht entfernt werden
sollte, damit das Gerät laufen kann!)
Abbildung 5.22:
4. Schritt: Schalten Sie das Gerät ein und drü-
cken Sie die [Off]-Taste. In diesem Zustand sollte
der Motor nicht drehen. Drücken Sie [Off], um den
Motor bei Bedarf zu stoppen. Die LED an der
[OFF]-Taste sollte leuchten. Falls Alarme oder
Warnungen blinken, siehe Kapitel 7 zu ihrer Be-
deutung.
®
