RS-422-Steuerung

Was ist RS-422-Steuerung?

Der RS-422-Standard dient zur seriellen MAZ-Steuerung und wird von Broadcastern seit den frühen
1980er Jahren verwendet. Er wird auf vielen MAZen sowie linearen Schnittsystemen und
nichtlinearen automatisierten Schnitt- und Broadcastsystemen eingesetzt. Alle aktuellen HyperDeck
Modelle unterstützen diesen Standard, d. h. sie lassen sich in automatisierte Sendeanlagen,
ferngesteuerte Systeme und Schnittsysteme sowie in beliebige selbstgebaute Steuerlösungen
integrieren.
Der HyperDeck Studio unterstützt auch mit dem Advanced Media Protocol via RS-422 übermittelte
dateibasierte Befehle. Sie können Ihren HyperDeck somit über ein externes Gerät mit AMP-Befehlen
steuern. U. a. können Sie Clips zu einer Playlist hinzufügen, einen Dateinamen für den nächsten Clip
vorgeben, einen einzelnen Clip oder eine Timeline loopen oder eine Playlist entfernen.

Verwenden einer externen RS-422-Steuereinheit

Alle derzeitigen HyperDeck Modelle sind mit einem branchenüblichen Sony™-kompatiblen RS-422-
Decksteuerungsport ausgestattet. Dieser verfügt über Verbindungsstifte, die einen direkten
Anschluss an beliebige Fernsteuerungsgeräte mit RS-422, wie bspw. einer HyperDeck Extreme
Control, ermöglichen.
Sie können vorgefertigte 9-polige Kabel verwenden, sofern beide Kabelenden Stift für Stift
verdrahtet sind und die Stiftnummern an beiden Enden einander entsprechen. Orientieren Sie sich
für den Bau eigener Kabel am beigefügten Anschlussplan.
Sie können Ihren HyperDeck über eine HyperDeck Extreme Control fernbedienen, anstatt die
Tasten am Gerät zu nutzen.
1 Verbinden Sie ein Videosignal mit dem Videoeingang Ihres HyperDecks.
2 Verbinden Sie Ihre HyperDeck Extreme Control über ein RS-422-Kabel mit Ihrem
HyperDeck Studio.
3 Aktivieren Sie die Fernsteuerung, indem Sie die REM-Taste an der Frontblende drücken. Am
HyperDeck Studio Mini kann die Fernsteuerung über das LCD-Menü aktiviert werden.
Diverse Funktionen auf Ihrem HyperDeck sind nun per Fernsteuerung möglich, darunter
Aufnahmestart/-stopp und Wiedergabe sowie weitere Jog/Shuttle-Funktionen. Eine vollständige
Liste mit RS-422-Befehlen finden Sie im Abschnitt „Unterstützte RS-422-Befehle".
Receive

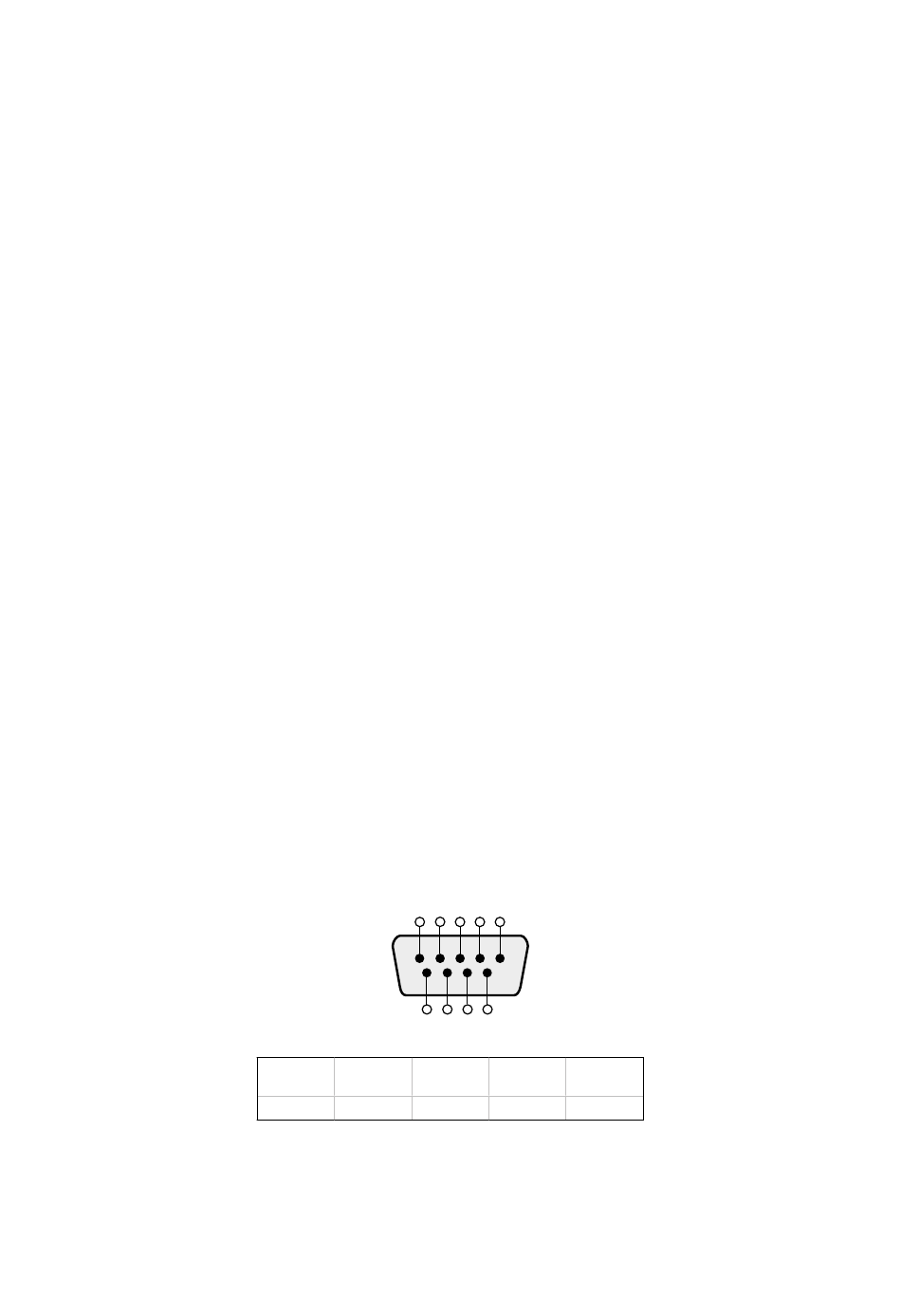

RS-422-Stiftverbinder zur Fernsteuerung
5 4 3 2
9 8
Receive Transmit
(–) (+) (–)
2 7 8
1
7 6
Transmit Ground
(+) Pins
3 1, 4, 6, 9
RS-422-Steuerung 460
