Зебра
Чтобы включить этот инструмент, нажмите соответствующую кнопку. При использовании
зебры участки с утраченной детализацией будут показаны диагональными линиями.
Фокусировка
Чтобы использовать этот инструмент, нажмите соответствующую кнопку. Тип и цвет
индикации можно выбрать для ЖК-дисплея и монитора, подключенного через один из
соответствующих выходов.
Рамки кадрирования
Этот инструмент позволяет использовать разные рамки кадрирования в зависимости от
назначения материала. Чтобы выбрать нужную опцию, нажмите на соответствующий значок
на начальной странице и выберите один из доступных вариантов (2,40:1, 2:1 и 16:9).
Сетка
С помощью этой кнопки можно включать и отключать сетку, которая помогает выполнять
кадрирование. Она имеет три вида: трети, точка и крестик. Чтобы выбрать нужную опцию,
коснитесь значка меню в правом верхнем углу, а затем нажмите на значок монитора в левом
верхнем углу.
Условный цвет
Переключатель условного цвета позволяет использовать инструмент, помогающий выбрать
экспозицию. Подробнее о работе с условным цветом см. раздел об использовании верхней
панели инструментов.
Параметры отображения для ЖК-дисплея также можно задать, коснувшись
соответствующего значка на начальной странице. Подробнее об этом см. выше в разделе об
использовании верхней панели инструментов.

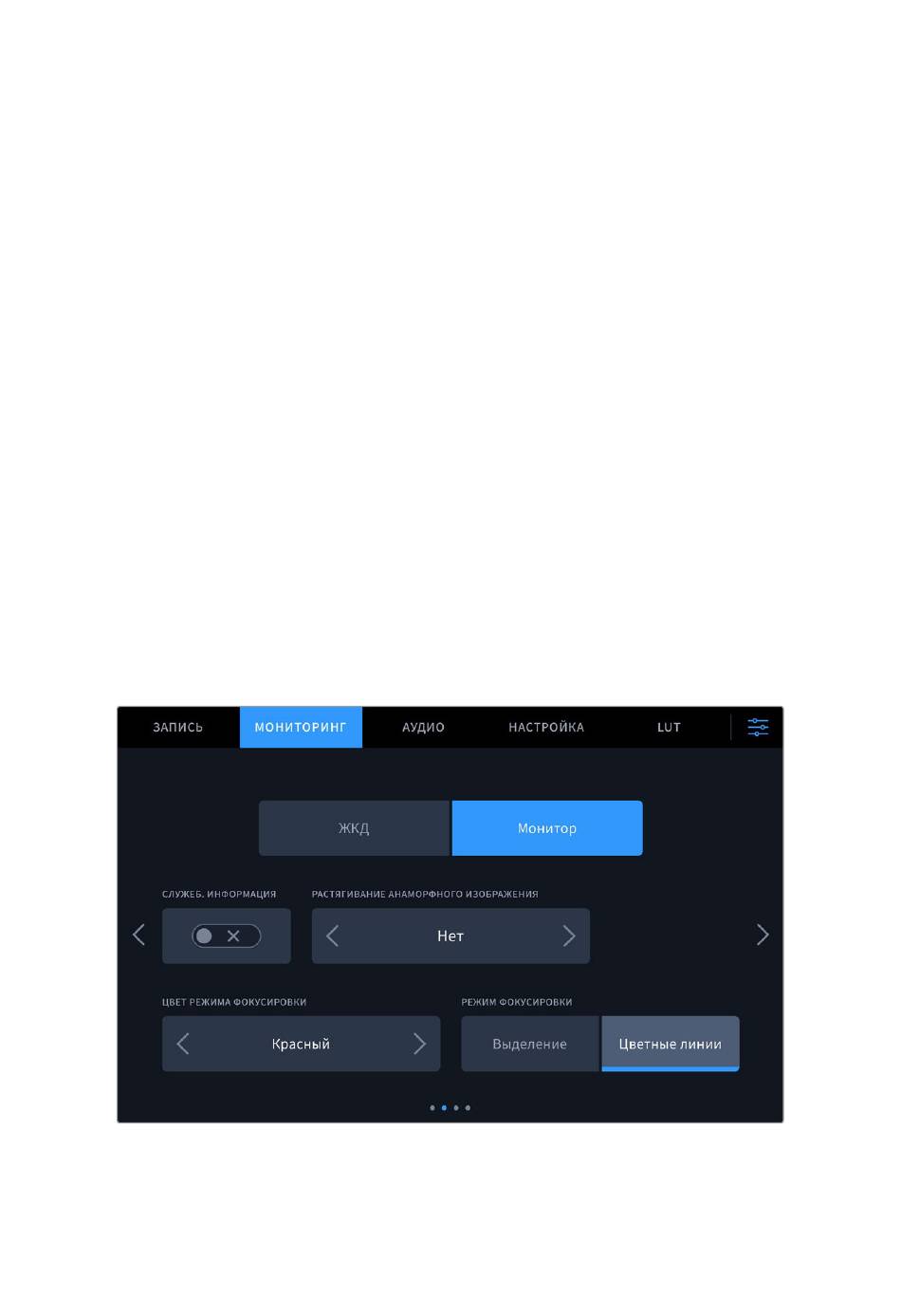

Настройки мониторинга (стр. 2)
Здесь находятся параметры для настройки помощи при фокусировке (тип и цвет линий). Они
применяются к изображению, которое выводится на ЖК-дисплей и подключенный монитор.
