Управление по протоколу RS-422
Протокол RS-422
Протокол RS-422 является вещательным стандартом для управления через
последовательный порт. Он применяется с начала 1980-х гг. и используется на многих деках,
а также в приложениях линейного и нелинейного монтажа. Все текущие модели HyperDeck
поддерживают этот стандарт, поэтому их можно интегрировать в системы автоматизации
вещания, редактирования видео, дистанционного контроля и собственные решения.
Решение HyperDeck Studio также поддерживает команды в виде файлов, которые передаются
по протоколу Advanced Media Protocol через порт RS-422. Они позволяют с внешнего
устройства управлять рекордерами HyperDeck через такие команды, как добавление клипов
к списку вывода, определение имени следующего клипа, циклическое воспроизведение
отдельного клипа или участка на монтажной линейке, а также очистка списка
воспроизведения.
Использование внешнего контроллера RS-422
Все модели HyperDeck оснащены портом RS-422, который совместим с оборудованием Sony™
и позволяет напрямую подключаться к любому дистанционному контроллеру с поддержкой
RS-422, например к блоку HyperDeck Extreme Control.
Можно использовать готовый 9-контактный кабель, если оба его конца полностью
идентичны, т. е. выводы с одинаковым номером соединены друг с другом. Для создания
собственного кабеля см. схему распайки на рисунке.
Блок HyperDeck Extreme Control позволяет управлять работой рекордера HyperDeck в
дистанционном режиме.
1 Соедините источник сигнала с видеовходом рекордера.
2 Соедините блок HyperDeck Extreme Control и рекордер HyperDeck через порт RS-422.
3 Активируйте удаленное управление с помощью кнопки REM на передней панели или
через экранное меню (на HyperDeck Studio Mini).
Теперь управлять запуском и остановкой записи, воспроизведением и другими функциями
рекордера HyperDeck можно в удаленном режиме. Полный перечень команд,
поддерживаемых протоколом RS-422, см. в таблице ниже.
Прием

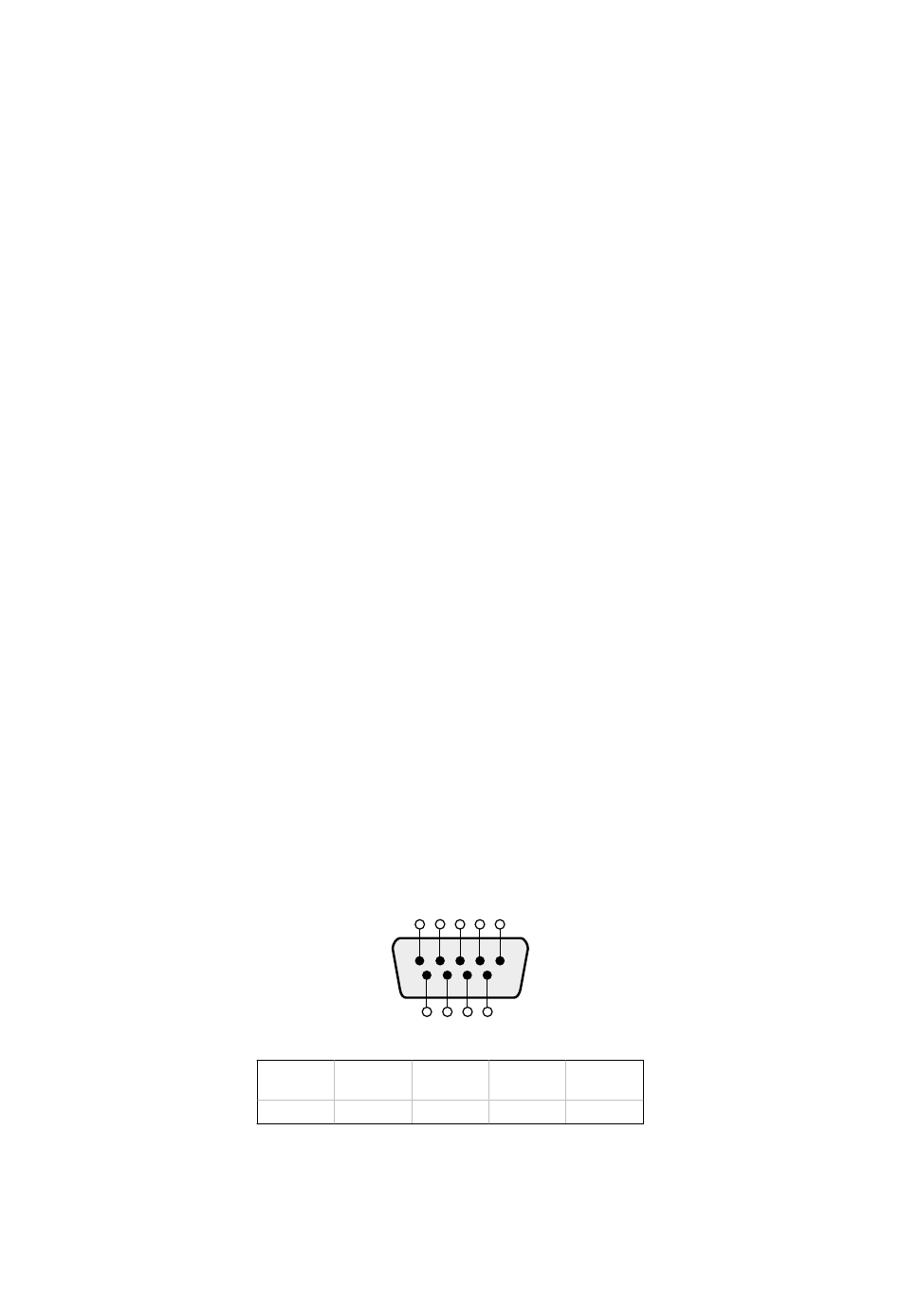

Схема распайки для дистанционного управления по
протоколу RS-422
5 4 3 2
9 8
Прием Передача
(–) (+) (–)
2 7 8
1
7 6
Передача Контакты
(+) заземления
3 1, 4, 6, 9
Управление по протоколу RS-422 928
