Installer le SSD M.2

Les modèles HyperDeck Shuttle 4K Pro 2TB sont fournis avec un SSD M.2 interne préinstallé. Avec
l'HyperDeck Shuttle 4K Pro, vous pouvez installer votre propre disque SSD M.2. L'installation d'un
SSD M.2 est facile et ne doit se faire qu'une seule fois. Vous pouvez accéder à l'emplacement de la
mémoire cache via une plaquette amovible située sous l'appareil. L'HyperDeck Shuttle 4K Pro est
compatible avec les SSD M.2 2280. Ces SSD font 22 mm de large et 80 mm de long.
Pour installer la mémoire cache :
1 Débranchez l'HyperDeck Shuttle 4K Pro de la source d'alimentation. Vous pouvez laisser les
autres câbles connectés, toutefois, il sera peut-être plus facile de les retirer.

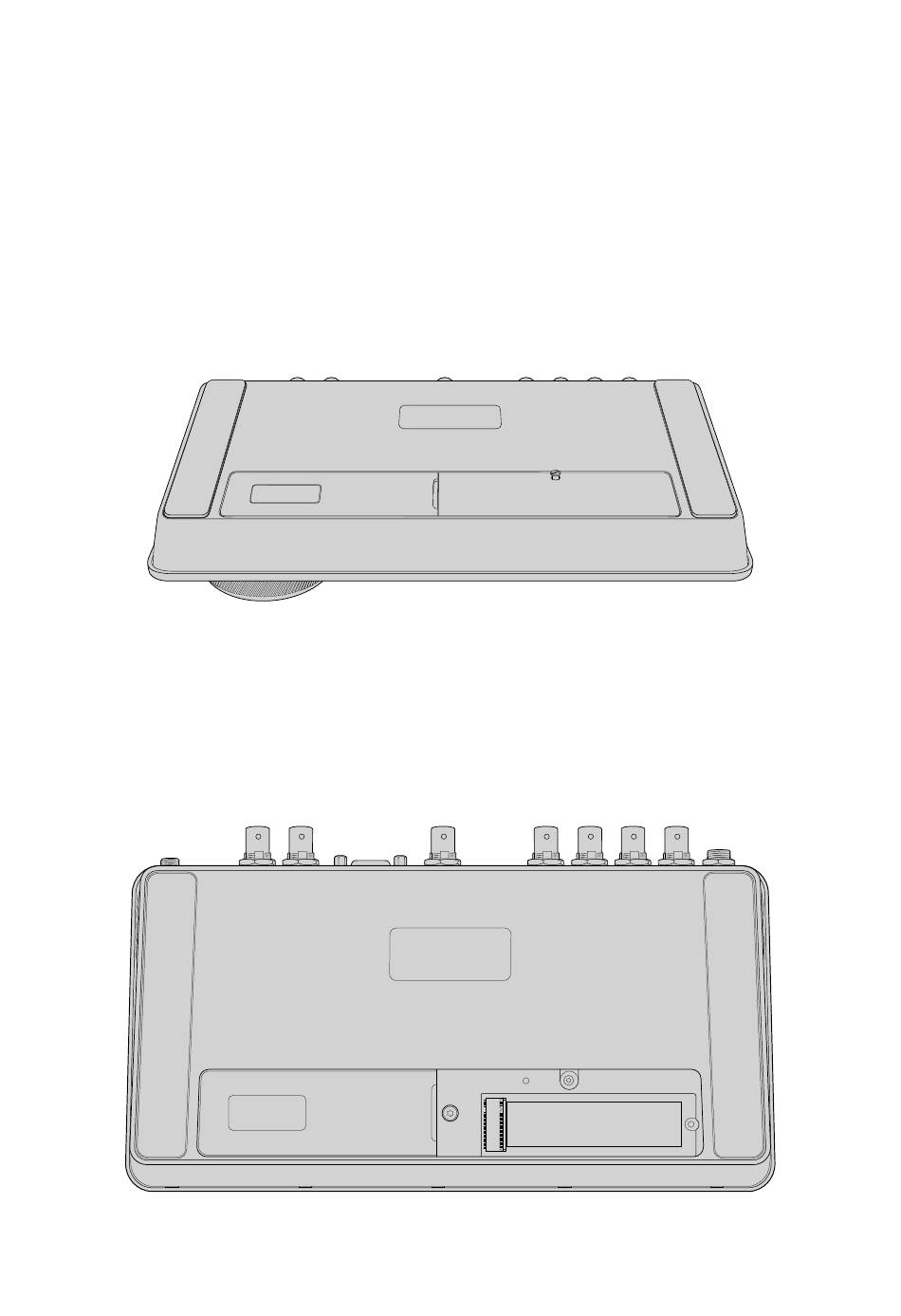

2 Retournez l'appareil et dévissez la vis pour retirer le couvercle.
3 Desserrez la vis.
4 Un paquet de pads thermiques est fourni avec l'HyperDeck Shuttle 4K Pro afin de combler les
interstices entre le disque flash PCIe et l'appareil. Ces derniers transfèrent la chaleur du disque
flash PCIe à l'HyperDeck Shuttle. Le paquet contient 4 pads thermiques qui correspondent à
différentes tailles de M.2 PCIe, car plus la capacité est grande, plus la carte est large. Choisissez
le pad thermique qui convient le mieux à votre stockage et fixez-le sous l'HyperDeck. Retirez le
film protecteur bleu du pad thermique situé sur la carte mère.
Utiliser le SSD M.2 interne en option 323
