Panel trasero del modelo
HyperDeck Shuttle 4K Pro
1 Tarjeta SD
Inserte una tarjeta SD en la ranura
2 Control remoto
El dispositivo incluye un conector RS-422 DE-9 que permite controlarlo de manera remota. Al
conectar varias unidades entre sí, es posible emplear los botones de reproducción de una de
ellas para controlar las demás. Cuando se activa esta función en el modelo
HyperDeck Shuttle 4K Pro, este puede controlarse mediante grabadores HyperDeck Studio Pro
o Extreme.
3 Alimentación
El grabador se conecta a la red de suministro eléctrico mediante un adaptador para corriente
alterna. El cable de alimentación provisto incluye un conector de seguridad que impide que se
desconecte accidentalmente, aunque también es posible utilizar cualquier cable de 12 V y 60 W.
4 Ethernet
La conexión Ethernet de 10 Gb/s permite emplear un dispositivo Blackmagic Cloud Store u otro
soporte de almacenamiento en red para grabar y reproducir imágenes. Es posible acceder a los
contenidos grabados en tarjetas SD, discos externos o memorias SSD M.2 internas opcionales
mediante el organizador web, el protocolo SMB (bloque de mensajes del servidor) o un cliente
FTP, a fin de realizar transferencias rápidas o controlar la unidad a distancia a través del
protocolo de Ethernet para dispositivos HyperDeck.
Conecte el grabador y un mezclador ATEM a la misma red a fin de reproducir contenidos
mediante la pestaña HyperDecks
panel ATEM. Consulte el apartado Transferencia de archivos a través de una red para obtener
más información al respecto.
5 Entrada para códigos de tiempo y señales de referencia
Conecte un cable BNC a la entrada
códigos de tiempo o señales de referencia externas. Para determinar la fuente del código de
tiempo externo, seleccione una de las opciones disponibles en el segundo grupo de ajustes de
la pestaña PREFERENCIAS. Asimismo, dicha entrada permite utilizar una fuente de sincronía
maestra externa.
6 Salida para señales de referencia
El modelo HyperDeck Shuttle 4K Pro incluye un generador de sincronismos que produce
señales Black Burst o Tri-level Sync estables. Esto permite conectar la salida
unidad a la entrada REF IN/TC IN
SD CARD para grabar y reproducir imágenes.
del programa ATEM Software Control o a través de un
REF IN/TC IN en la parte trasera del dispositivo para recibir
de otra y sincronizarlas mediante una señal de referencia.

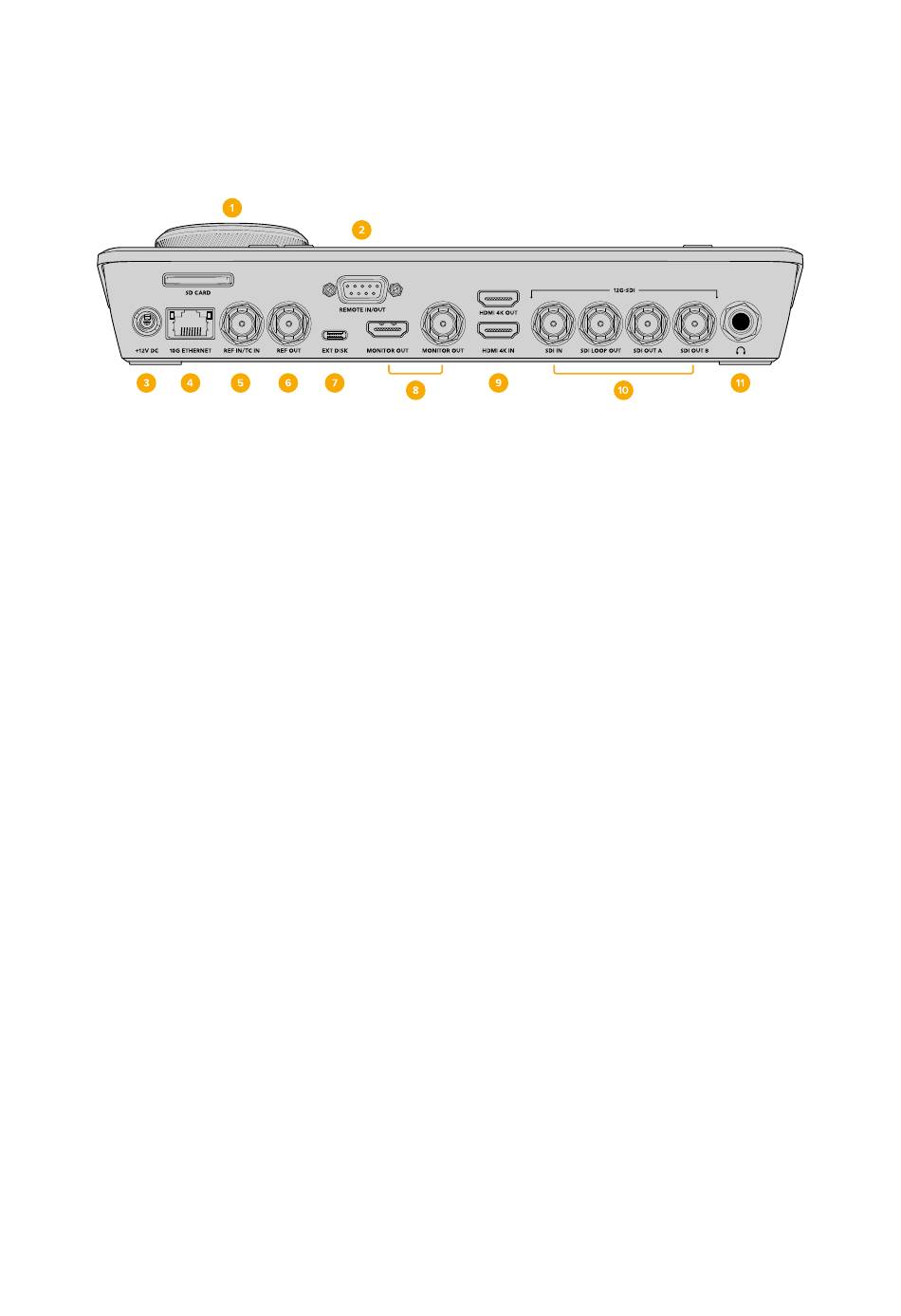

Panel trasero del modelo HyperDeck Shuttle 4K Pro
REF OUT de una
