Control mediante el puerto RS-422
¿Qué es el protocolo RS-422?
Este protocolo para controlar dispositivos por medio de un puerto serial ha sido utilizado por una
gran cantidad de emisoras desde principios de los años 80 y se emplea en varios productos con el
objetivo de automatizar la difusión de contenidos. Dado que los grabadores HyperDeck son
compatibles con dicho protocolo, pueden integrarse a cualquier sistema de edición, automatización
o control remoto, así como otras soluciones diseñadas por el usuario.
En los modelos HyperDeck Studio, la conexión RS-422 brinda además compatibilidad con
comandos basados en archivos del protocolo Advanced Media. Esto permite controlar el grabador
con un dispositivo externo mediante comandos AMP, por ejemplo, para añadir clips a una lista de
reproducción, determinar el nombre del archivo de la siguiente secuencia, reproducir un clip o una
línea de tiempo de forma continua o eliminar una lista de reproducción.
Uso de un controlador RS-422 externo
Todos los modelos HyperDeck modernos incluyen un puerto RS-422 compatible con dispositivos
Sony™, cuya configuración permite conectar directamente cualquier controlador remoto (por
ejemplo, HyperDeck Extreme Control) que funcione por medio de este protocolo.
A estos efectos, es posible utilizar cables de 9 pines prefabricados, siempre que cada una de las
conexiones de los pines coincida exactamente con los pines correspondientes del puerto. Si desea
fabricar cables personalizados, consulte el diagrama de conexiones provisto.
Al conectar un controlador externo al dispositivo, es posible controlarlo a distancia sin necesidad de
presionar sus botones.
1
Conecte una fuente a una de las entradas SDI o HDMI del dispositivo.
2 Conecte el controlador HyperDeck Extreme Control al dispositivo mediante un cable RS-422.
3 Active la función de control remoto presionando el botón
dispositivo, o desde el menú en pantalla en el modelo HyperDeck Studio Mini.
Estos comandos permiten controlar el dispositivo en forma remota para iniciar o detener la
grabación, reproducir secuencias y avanzar o retroceder las imágenes. Consulte el siguiente
apartado para ver una lista completa de los mismos.
Recepción
(–)
2

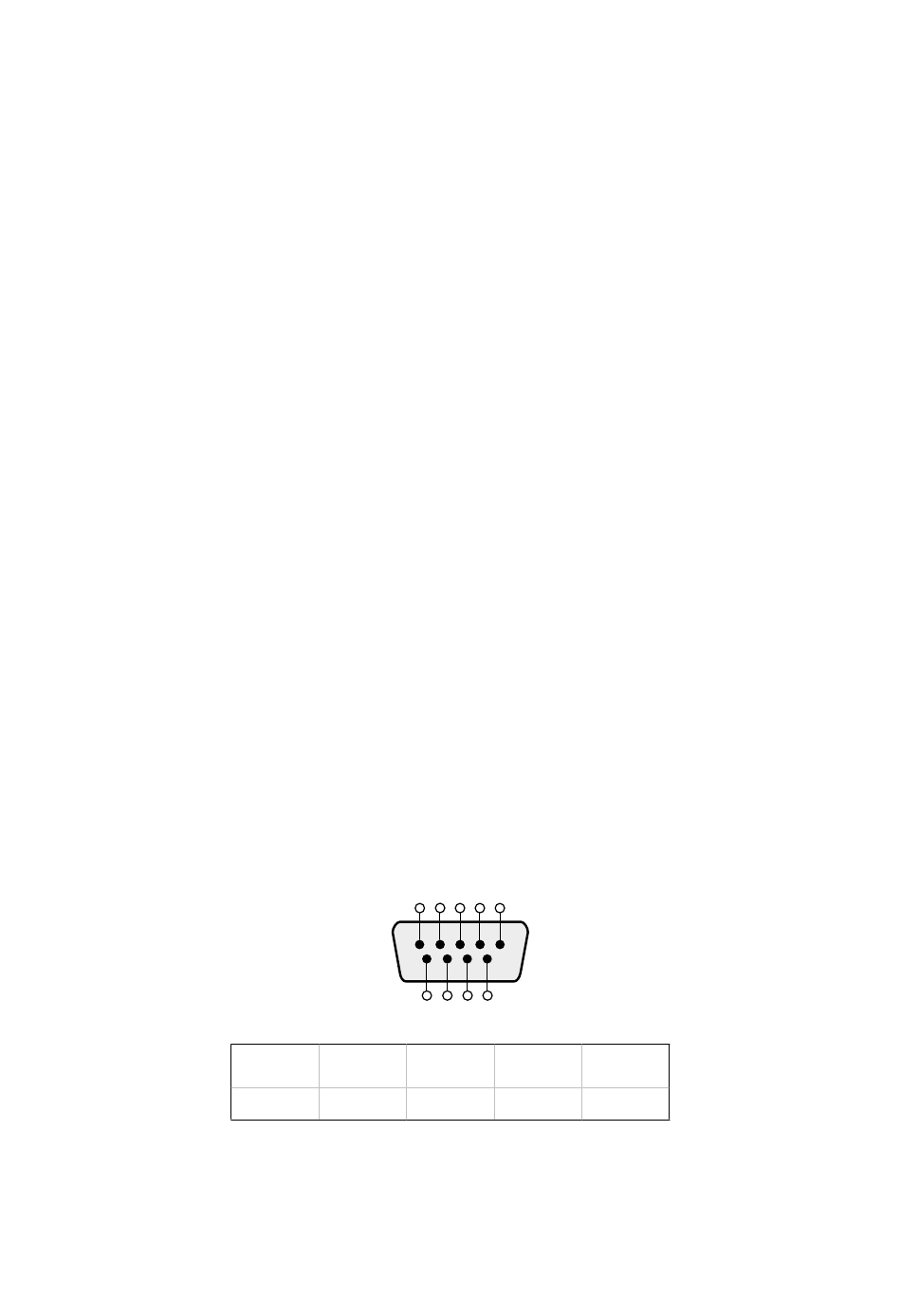

Pines en la conexión RS-422
5 4 3 2 1
9 8 7 6
Recepción Transmisión
(+) (–)
7 8
REM en el panel frontal del
Transmisión Conexión
(+) a tierra
3 1, 4, 6, 9
Control mediante el puerto RS-422 577
