Blackmagic Design HyperDeck Shuttle HD Installations- Und Bedienungsanleitung Seite 388

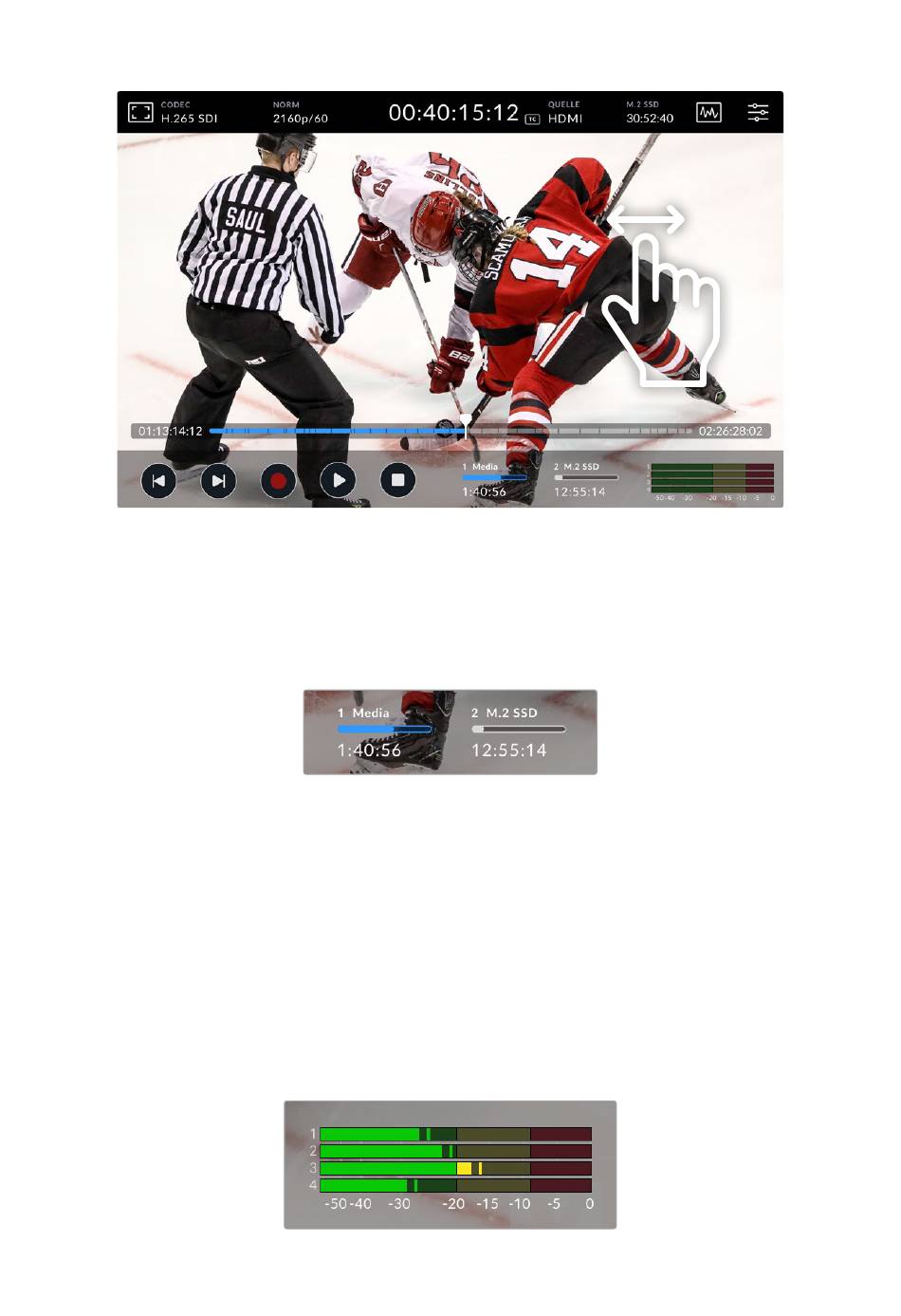

Zur präzisen Steuerung wischen sie nach links oder rechts
Speicher-Indikatoren
Die beiden Speicherindikatoren zeigen den Status der Datenträger inklusive der verfügbaren
Aufzeichnungsdauer an. Das erste Icon steht für den SD-Kartenschacht auf der Rückseite des
HyperDeck. Das zweite Icon bezieht sich auf das aktive USB-Laufwerk, das über den „EXT DISK"-
Anschluss hinten am HyperDeck angeschlossen ist, auf die auf „Netzwerkspeicher" eingestellte
interne M.2-SSD oder auf einen via Ethernet angeschlossenen Netzwerkstandort.
Ihr aktiviertes Laufwerk wird für die Wiedergabe und Aufzeichnung verwendet. Sobald ein
Speicherträger voll ist, wird auf dem nächsten weiteraufgezeichnet, um zu gewährleisten, dass keine
Frames ausgelassen werden.
Weitere Informationen finden Sie im Abschnitt Speicher-Indikatoren unter „Speicherträger für die
Aufzeichnung vorbereiten" weiter hinten im Handbuch.
Audiopegelmeter
Die Audiopegelmeter auf dem Bildschirm zeigen die ersten vier Audiokanäle jeder Quelle an. Die
Kanäle 1 und 2 werden immer zuerst angezeigt, gefolgt von einem zweiten Paar, üblicherweise den
Kanälen 3 und 4. Fürs Monitoring können Sie im Audio-Menü unter „Monitoring-Kanäle" alternativ ein
anderes Kanalpaar vorgeben. Näheres erfahren Sie im Abschnitt „AUDIO-Einstellungen" in dieser
Bedienungsanleitung.
Ihr aktueller Ton wird fürs Monitoring als VU- oder PPM-Audiopegelmeter
angezeigt. Tippen Sie auf die Audiometer, um die Pegel anzupassen
Auf den Bildschirm-Icons sehen Sie auf einen Blick den
Status Ihrer Speicherträger
Arbeiten mit einem HyperDeck Shuttle 4K Pro 388
