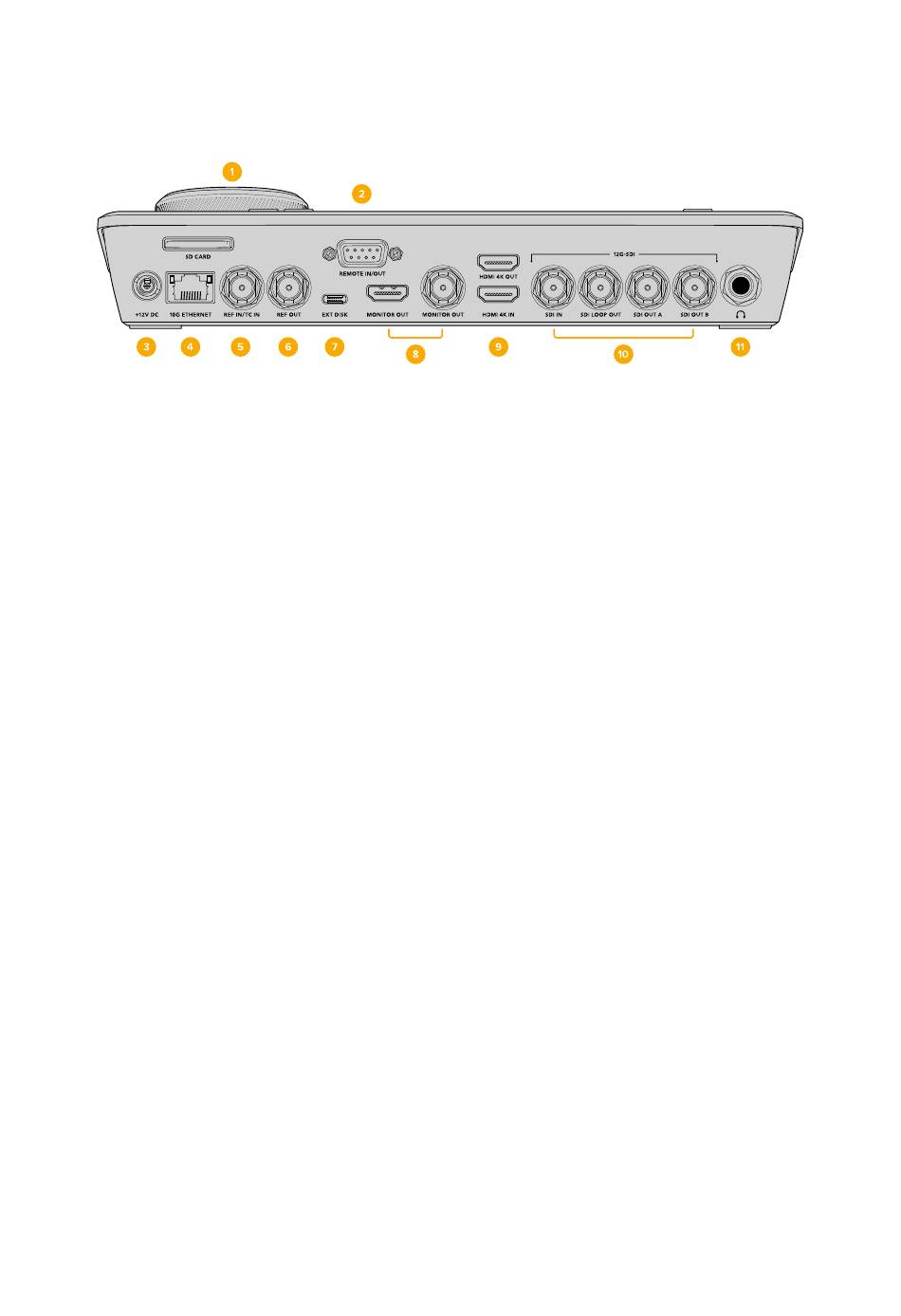

Rückseite des HyperDeck Shuttle 4K Pro
1 SD CARD
Führen Sie zum Aufzeichnen und Abspielen eine SD-Karte in den mit „SD CARD"
beschrifteten Schacht ein.
2 REMOTE IN/OUT
Für Eingaben von entfernten Standorten verfügt der HyperDeck Shuttle 4K Pro über einen
RS-422 DE-9-Anschluss. Bei aktiviertem Fernzugriff können Sie die Transportsteuerung von
einem HyperDeck auf einen anderen spiegeln. Ist der Fernzugriff für den HyperDeck
Shuttle 4K Pro aktiviert, kann er über einen angeschlossenen HyperDeck Studio Pro oder
Extreme Digitalrekorder gesteuert werden.
3 +12V DC
Der HyperDeck Shuttle 4K Pro wird über ein AC-Steckernetzteil mit Strom versorgt. Das mit
Ihrem HyperDeck Shuttle 4K Pro mitgelieferte Stromkabel ist mit einem Sperrmechanismus
ausgestattet, um Unterbrechungen zu vermeiden. Zur Stromversorgung des HyperDeck
können Sie jedoch jedes beliebige 60W-12V-Stromkabel verwenden.
4 10G-ETHERNET
Über einen 10-Gbit/s-Ethernet-Anschluss können Sie für die Aufzeichnung oder
Wiedergabe mit einem Blackmagic Cloud Store oder einem anderen Netzwerkstandort eine
direkte Verbindung mit Ihrem Netzwerk herstellen. Der Zugriff auf Medien, die auf SD-
Karten, externe Festplatten oder eine optionale interne M.2-SSD aufgezeichnet wurden,
erfolgt über den Webmedia-Manager, die SMB-Dateifreigabe oder für schnelle
Übertragungen über einen FTP-Client. Alternativ nutzen Sie zur Fernsteuerung das
HyperDeck Ethernet Protocol.
An dasselbe Netzwerk wie einen ATEM Mischer angeschlossen können Sie Video auf Ihrem
HyperDeck mithilfe der HyperDeck Palette in ATEM Software Control oder einem ATEM
Broadcast Panel abspielen. Einzelheiten zur Übertragung von Dateien über einen FTP-
Client siehe Abschnitt „Übertragen von Dateien per Netzwerk" weiter hinten in dieser
Bedienungsanleitung.
5 REF IN/TC IN
Schließen Sie zum Empfangen von externen Referenz- oder Timecode-Signalen an diesen
Anschluss an der Rückseite eine BNC-Referenz- oder Timecode-Quelle an. Um eine
externe Timecode-Quelle zu verwenden, wählen Sie diese Option auf der zweiten Seite
der SETUP-Registerkarte aus. Dies ermöglicht den Anschluss eines Referenzsignals an den
Referenzeingang, um Ihren HyperDeck mit einer externen Master-Referenzquelle zu
synchronisieren.
6 REF OUT
Der HyperDeck Shuttle 4K Pro ist mit einem integrierten Taktgenerator ausgestattet, der
stabile Blackburst- und Tri-Level-Sync-Videoreferenzsignale generiert. Sie können den
Referenzausgang Ihres HyperDeck also an den Referenzeingang anderer Videogeräte
anschließen und diese mit einem von Ihrem HyperDeck generierten Master-Referenzsignal
synchronisieren.
