Установка SSD-накопителя M.2
Модели HyperDeck Shuttle 4K Pro 2TB сразу поставляются с внутренним SSD-накопителем
M.2, а на модификации HyperDeck Shuttle 4K Pro его можно добавить по желанию. Установка
данного носителя выполняется один раз и не требует специальных навыков.
Предназначенный для него слот находится под съемной панелью в нижней части корпуса.
Рекордер HyperDeck Shuttle 4K Pro совместим с SSD-дисками M.2 2280 (ширина 22 мм,
длина 80 мм).
Порядок установки накопителя для кэш-памяти
1 Отключите рекордер HyperDeck Shuttle 4K Pro от источника питания. Остальные
кабельные соединения можно не трогать, если они не мешают установке.

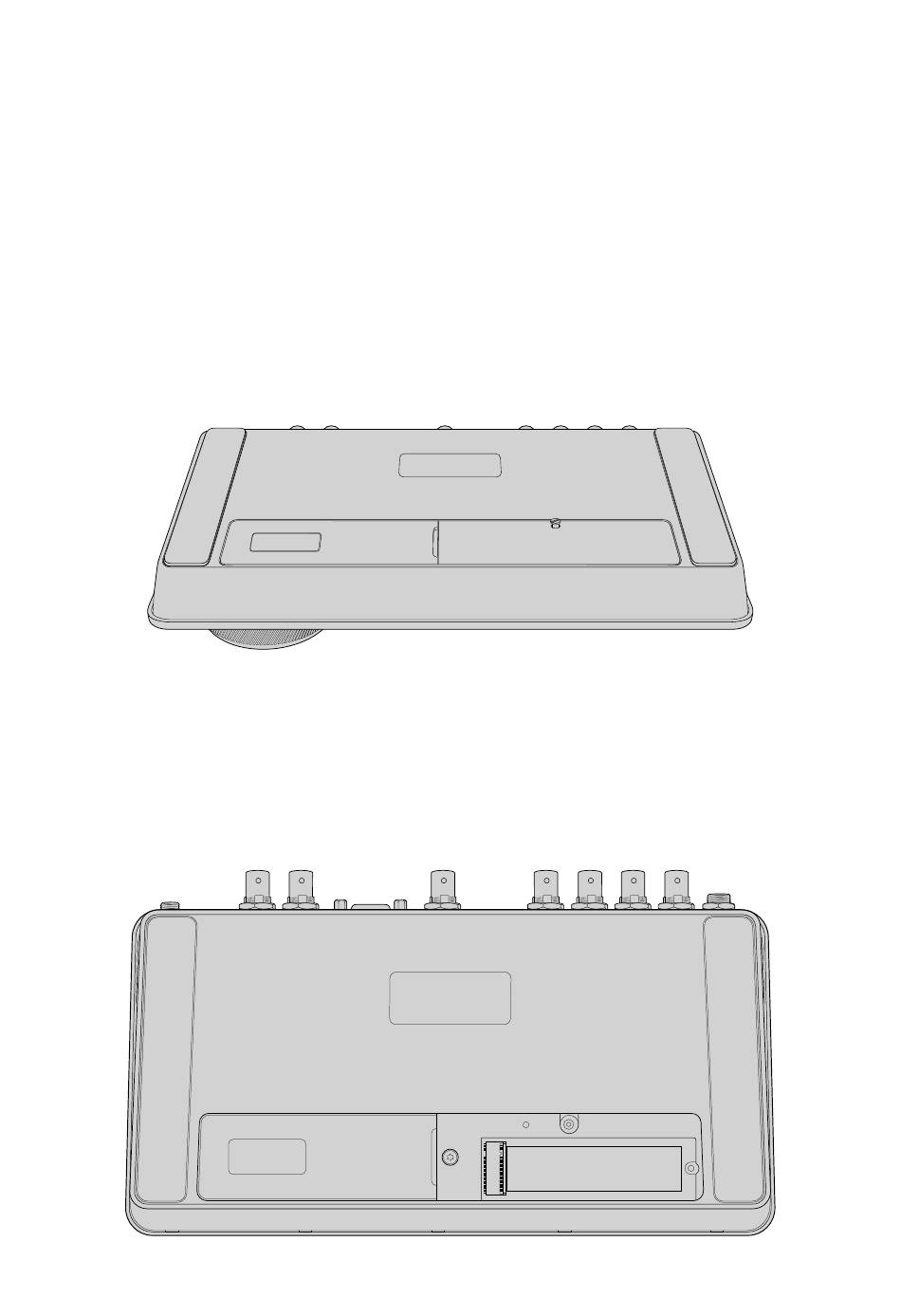

2 Переверните устройство нижней панелью вверх и открутите винт на крышке,
чтобы снять ее.
3 Открутите винт.
4 Рекордер HyperDeck Shuttle 4K Pro поставляется с набором термических прокладок.
Заполняя воздушные зазоры между накопителем с интерфейсом PCIe и устройством, они
служат для отвода тепла на корпус. В комплект входят четыре прокладки под
носители M.2 разных размеров, так как по мере увеличения емкости растет и ширина.
Выберите наиболее подходящую из них и поместите на дно устройства. Снимите синюю
защитную пленку на прокладке материнской платы.
Использование дополнительного внутреннего SSD-накопителя M.2 908
