Fadenabschneider; Schneiddruck Zwischen Den Messern - Dürkopp Adler 52Xi Serviceanleitung

9

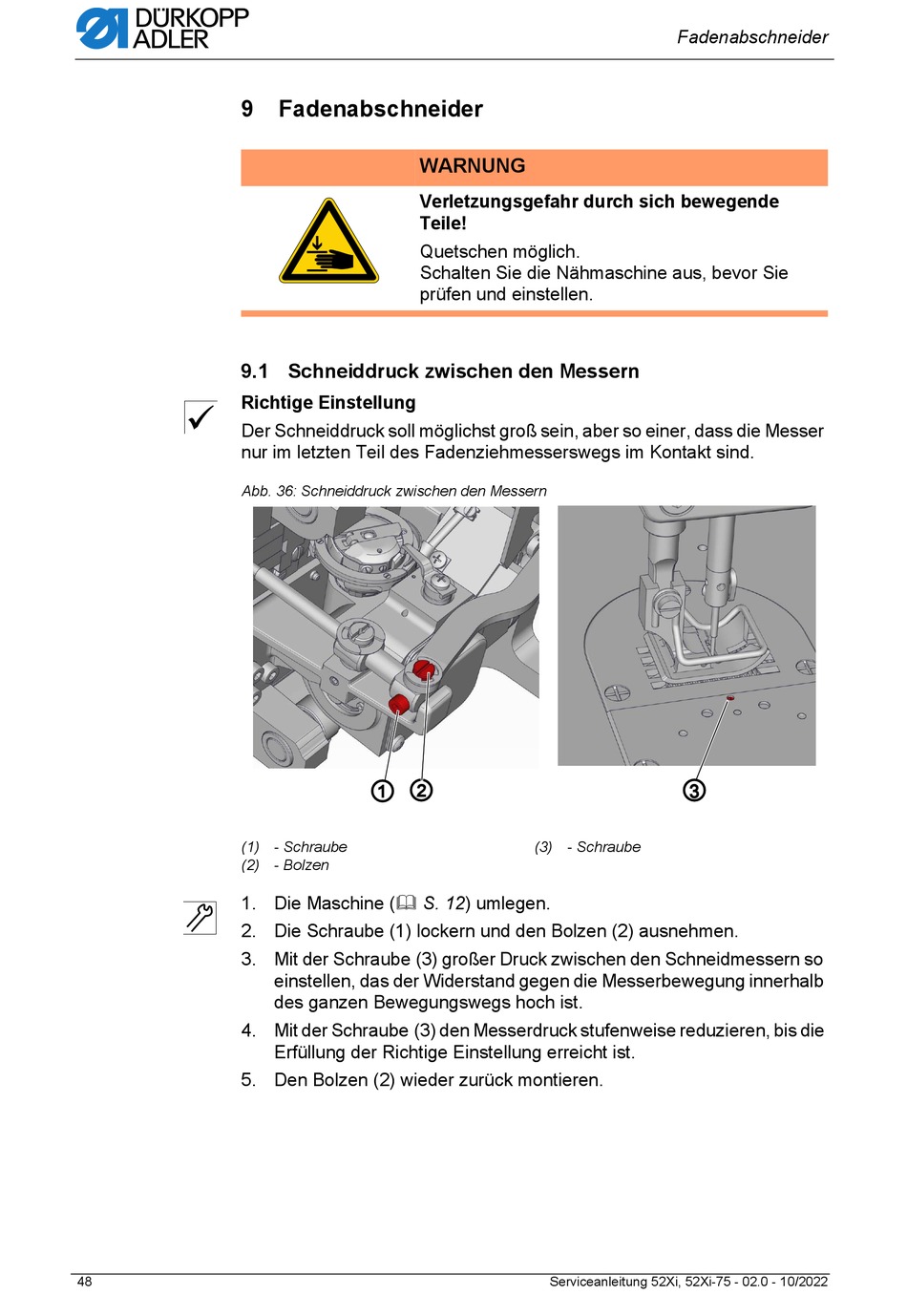

9.1 Schneiddruck zwischen den Messern

Richtige Einstellung
Der Schneiddruck soll möglichst groß sein, aber so einer, dass die Messer
nur im letzten Teil des Fadenziehmesserswegs im Kontakt sind.
Abb. 36: Schneiddruck zwischen den Messern
(1) - Schraube
(2) - Bolzen
1. Die Maschine ( S. 12) umlegen.
2. Die Schraube (1) lockern und den Bolzen (2) ausnehmen.
3. Mit der Schraube (3) großer Druck zwischen den Schneidmessern so
4. Mit der Schraube (3) den Messerdruck stufenweise reduzieren, bis die
5. Den Bolzen (2) wieder zurück montieren.
48

Fadenabschneider

WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Schalten Sie die Nähmaschine aus, bevor Sie
prüfen und einstellen.
① ②
einstellen, das der Widerstand gegen die Messerbewegung innerhalb
des ganzen Bewegungswegs hoch ist.
Erfüllung der Richtige Einstellung erreicht ist.
Fadenabschneider
③
(3) - Schraube
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
