3. Gestell montieren

3.1 Gestellteile montieren

–
Einzelteile des Gestells, wie aus der Abbildung ersichtlich, montieren.
–
Die beiliegenden vier Gestellfüße 6 aufschieben.
–
Schrauben 5 auf beiden Seiten der Querstreben 7 geringfügig lösen und für einen
sicheren Stand des Gestells sorgen.
Das Gestell muß mit allen vier Füßen auf dem Boden aufliegen!
–
Schrauben 5 wieder festziehen.
–
Halter 8 für die Ölkanne am linken Gestellholm anschrauben.

3.2 Tischplatte komplettieren und am Gestell befestigen

3.2.1 Maschinen ohne Kantenschneider

(Klassen 275-140332, 275-140342, 275-142342)
–
Oberteilstütze 15 in die Bohrung der Tischplatte einsetzen.
–
Gummiauflagen 14 für das Maschinenoberteil in die Ausnehmungen der Tisch-
platte 12 einsetzen.
–
Auflagestopfen 13 einsetzen und Druckfedern aufschieben.
–
Schubkasten 11 mit seinen Halterungen links unter die Tischplatte schrauben.
–
Kabelkanal 10 hinten unter die Tischplatte schrauben.
–
Positionen der Verschraubungen der Ölfangschale 2 ankörnen und mit
Holzschrauben unter dem Tischplattenausschnitt befestigen.
–
Tischplatte 12 mit Holzschrauben (B8 x 35) auf dem Gestell befestigen.

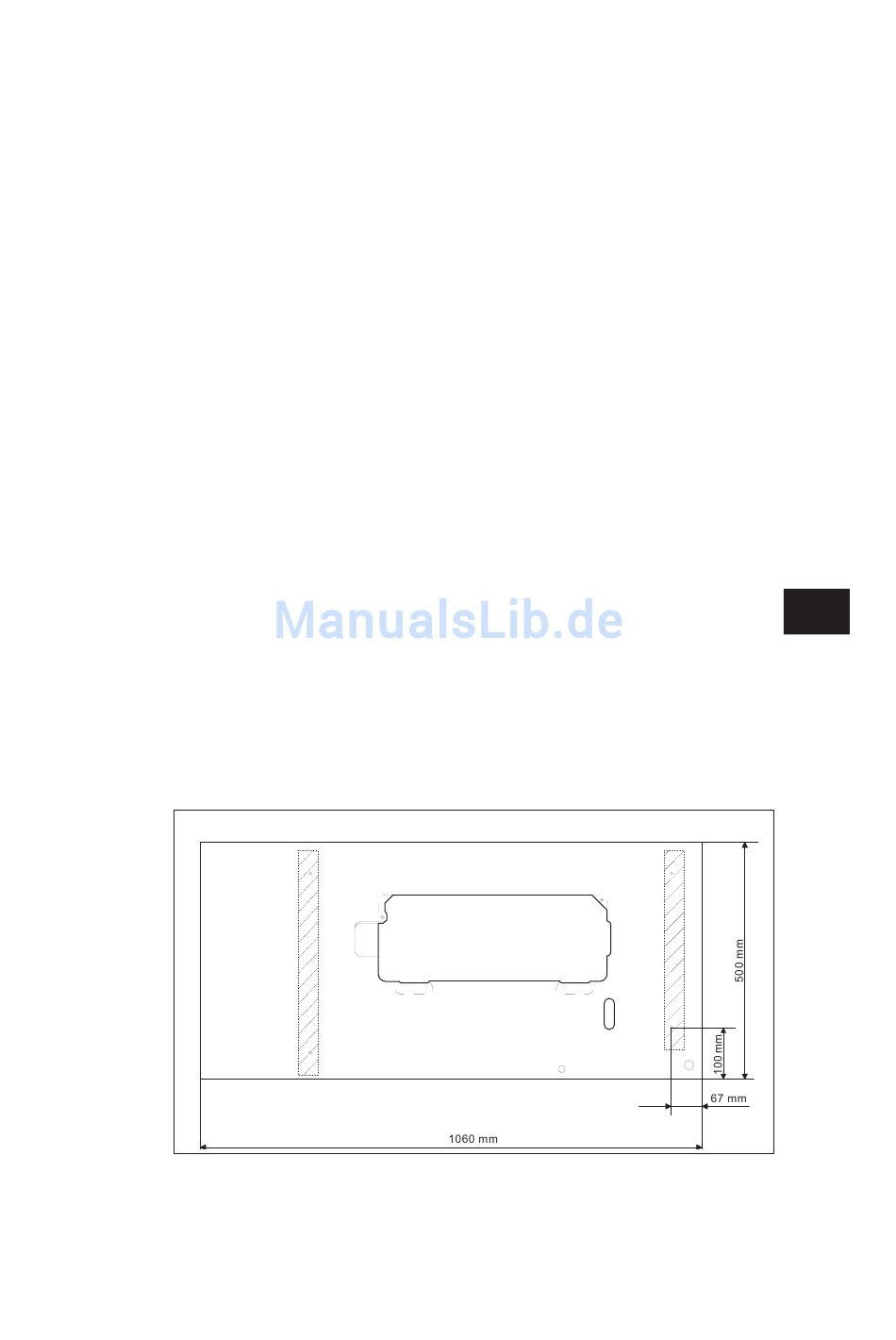

Die Ausrichtung auf dem Gestell geht aus den Maßangaben in der Skizze hervor.
–
Garnständer 1 in die Bohrung der Tischplatte einsetzen und mit Muttern und
Unterlegscheiben befestigen.
Garnrollenhalter und Garnführungsarm montieren und ausrichten.
Garnrollenhalter und Garnführungsarm müssen senkrecht übereinander stehen.
