Kanten-Auszackeinrichtung
3. Pedal zurücktreten.
 Der Nähfuß hebt an.

12.2 Messer wechseln

So wechseln Sie die Messer:
1. Kanten-Auszackeinrichtung demontieren ( S. 54).

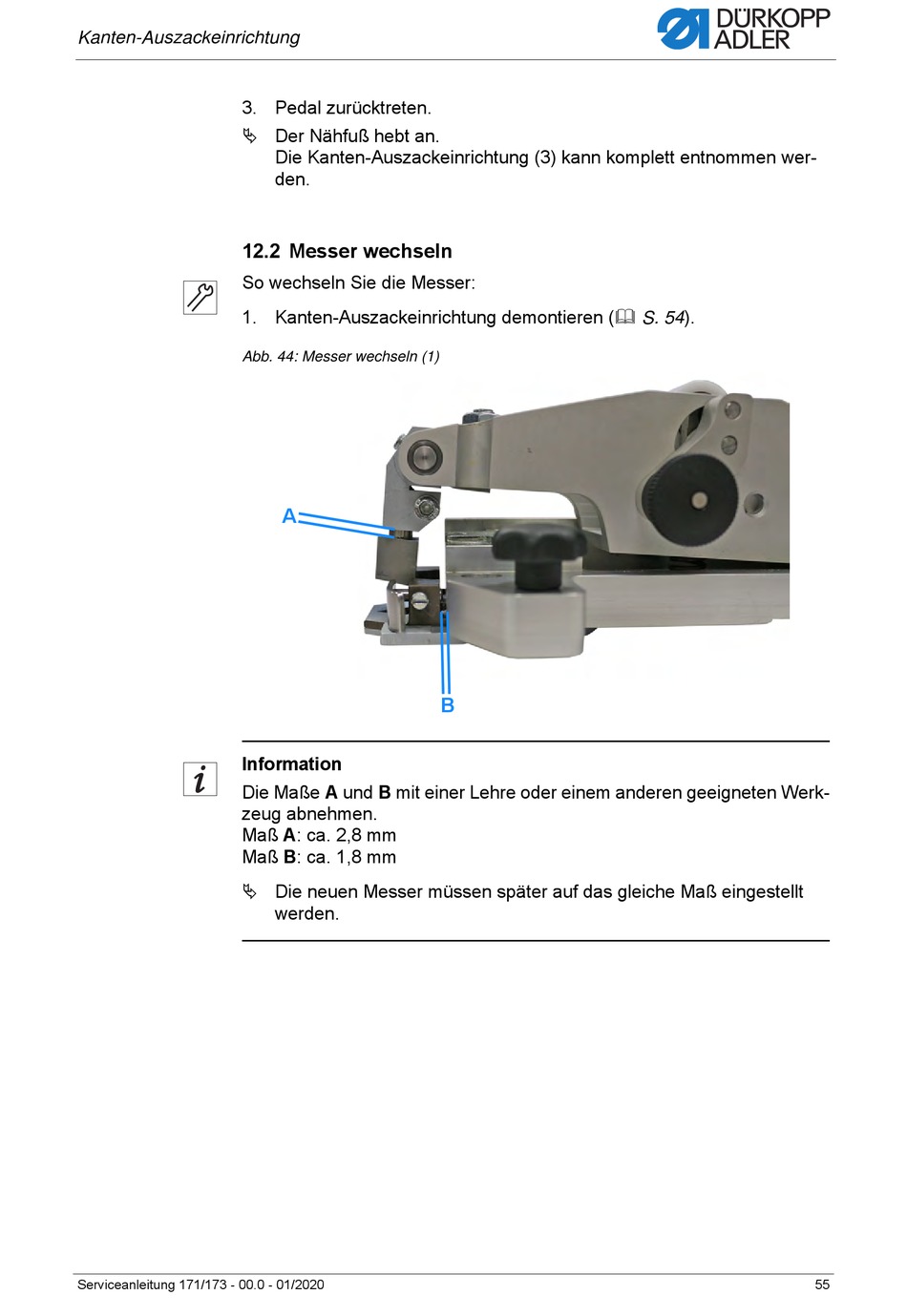

Abb. 44: Messer wechseln (1)
Information
Die Maße A und B mit einer Lehre oder einem anderen geeigneten Werk-
zeug abnehmen.
Maß A: ca. 2,8 mm
Maß B: ca. 1,8 mm
 Die neuen Messer müssen später auf das gleiche Maß eingestellt
Serviceanleitung 171/173 - 00.0 - 01/2020
Die Kanten-Auszackeinrichtung (3) kann komplett entnommen wer-
den.
A
B
werden.
55
