hillvert HT-WBL-01 Bedienungsanleitung Seite 91

Fissare la parte superiore finita della tramoggia di alimentazione 91 e la tramoggia di scarico 31 sul telaio
principale mediante la ferramenta; collegare il filo 102 al filo di controllo del motore, estrarre il perno sinistro
sull'interruttore di sicurezza sulla barra di sicurezza 10. Fissare il gancio di traino 93 tramite il pomello 94 sul
telaio.

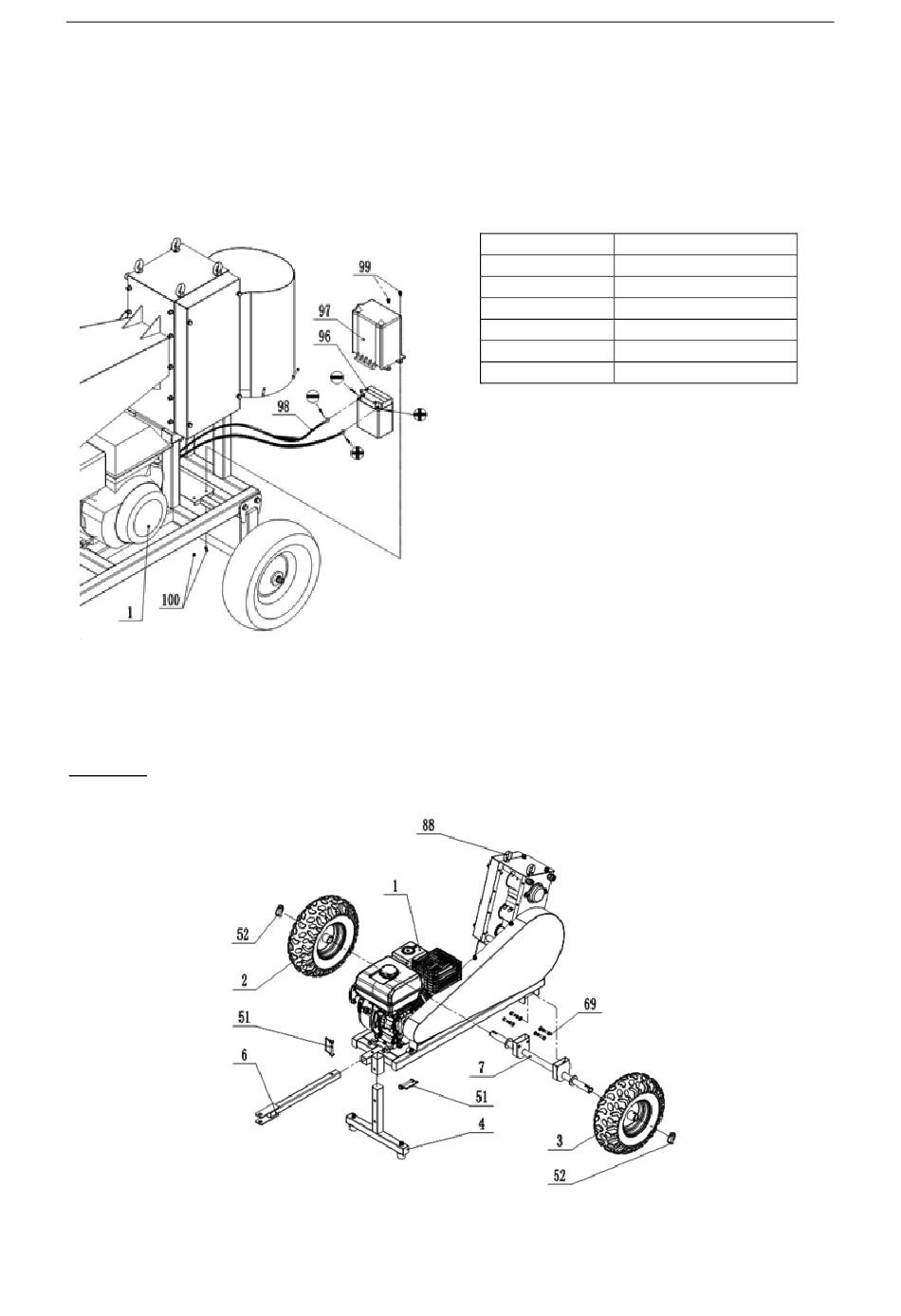

F. Montaggio e collegamento della batteria
Collegare i fili positivo e negativo del filo 98 della batteria ai poli positivo e negativo della batteria 96, con il polo
positivo collegato al polo positivo e il polo negativo collegato al polo negativo. Non collegarli in modo errato,
altrimenti si danneggeranno la batteria e il motore. Fissare il coperchio della batteria 97 sulla batteria 96 e
bloccarli sul telaio con il bullone 99.
HT-WBL-02
A. Montaggio del telaio
Come punti di sollevamento principali devono essere selezionati due golfari 88, sollevare lentamente il telaio
principale a un'altezza di 40-60 cm dal suolo con un dispositivo di sollevamento con una capacità di sollevamento
IT
Numero di parte
100
99
98
97
96
1
Descrizione della parte
Dado di bloccaggio
Perno
Cavo della batteria
Coperchio della batteria
Batteria
Motore
