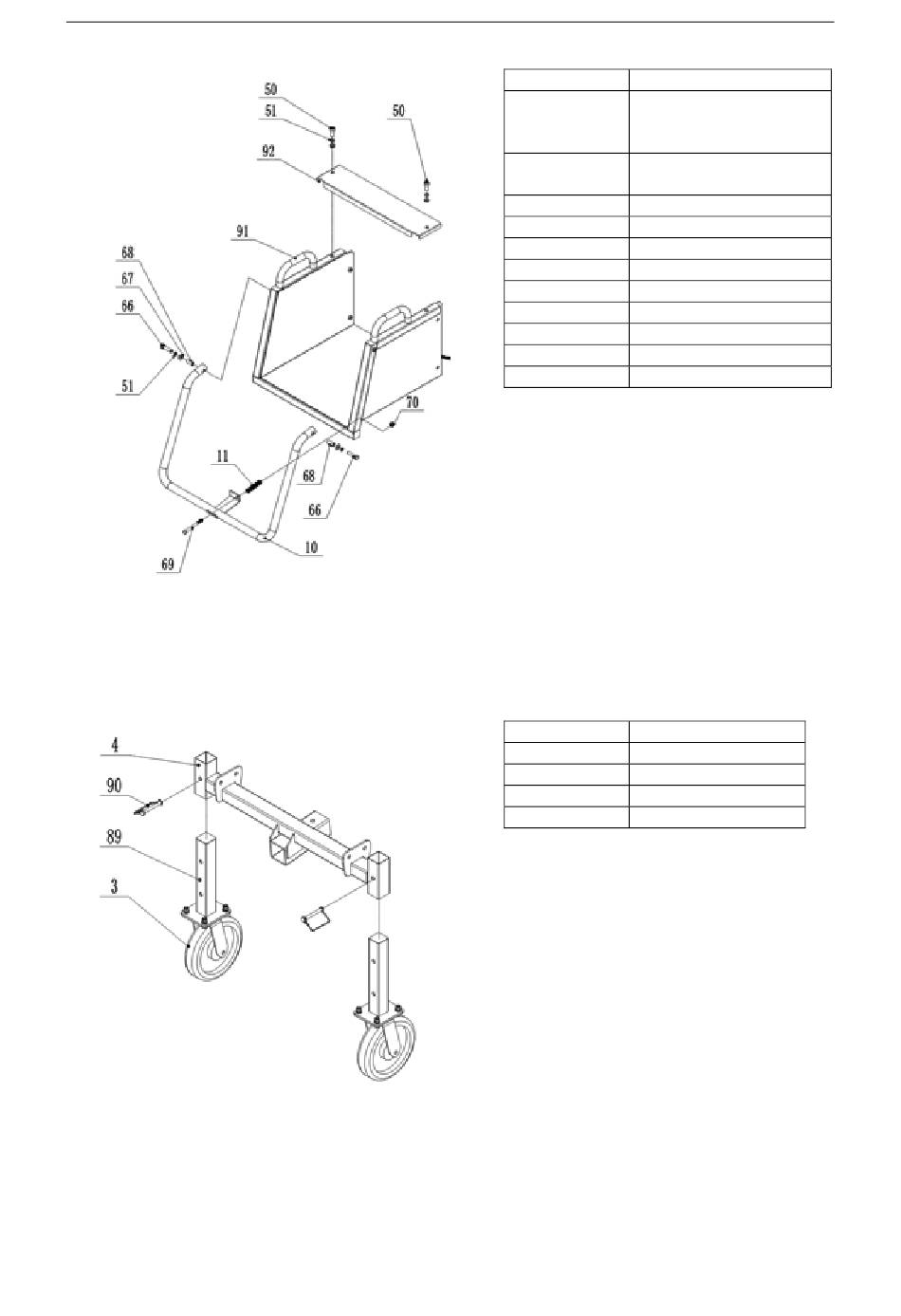

Installeer eerst de veiligheidsstang 10 zoals weergegeven in de afbeelding met behulp van hardware en een
veer om deze aan het bovenste deel van de invoertrechter 91 te bevestigen. Installeer vervolgens de
bovenkap voor het bovenste deel van de invoertrechter 92 op het bovenste deel van de invoertrechter 91
met behulp van bout 50 en wacht op de volgende installatiestap.
B. Montage voorwielen
Monteer de voorwielvoet 89 zoals aangegeven in de afbeelding op het voorwielframe 4 met D-pin 90 en
wacht op de volgende installatiestap.
C. Montage van het achterwielframe
NL
Artikelnummer
92
91
70
69
68
67
66
51
50
11
10
Artikelnummer
90
89
4
3
Onderdeelbeschrijving
Bovendeksel voor
bovenste deel van
invoertrechter
Bovenste gedeelte van de
invoertrechter
Borgmoer
Bout
Bus
Wasmachine
Bout
Veerring
Bout
Fjeder
Veiligheidsbeugel
Onderdeelbeschrijving
D-pen
Voet voorwiel
Voorwielen frame
Omnidirectioneel wiel
