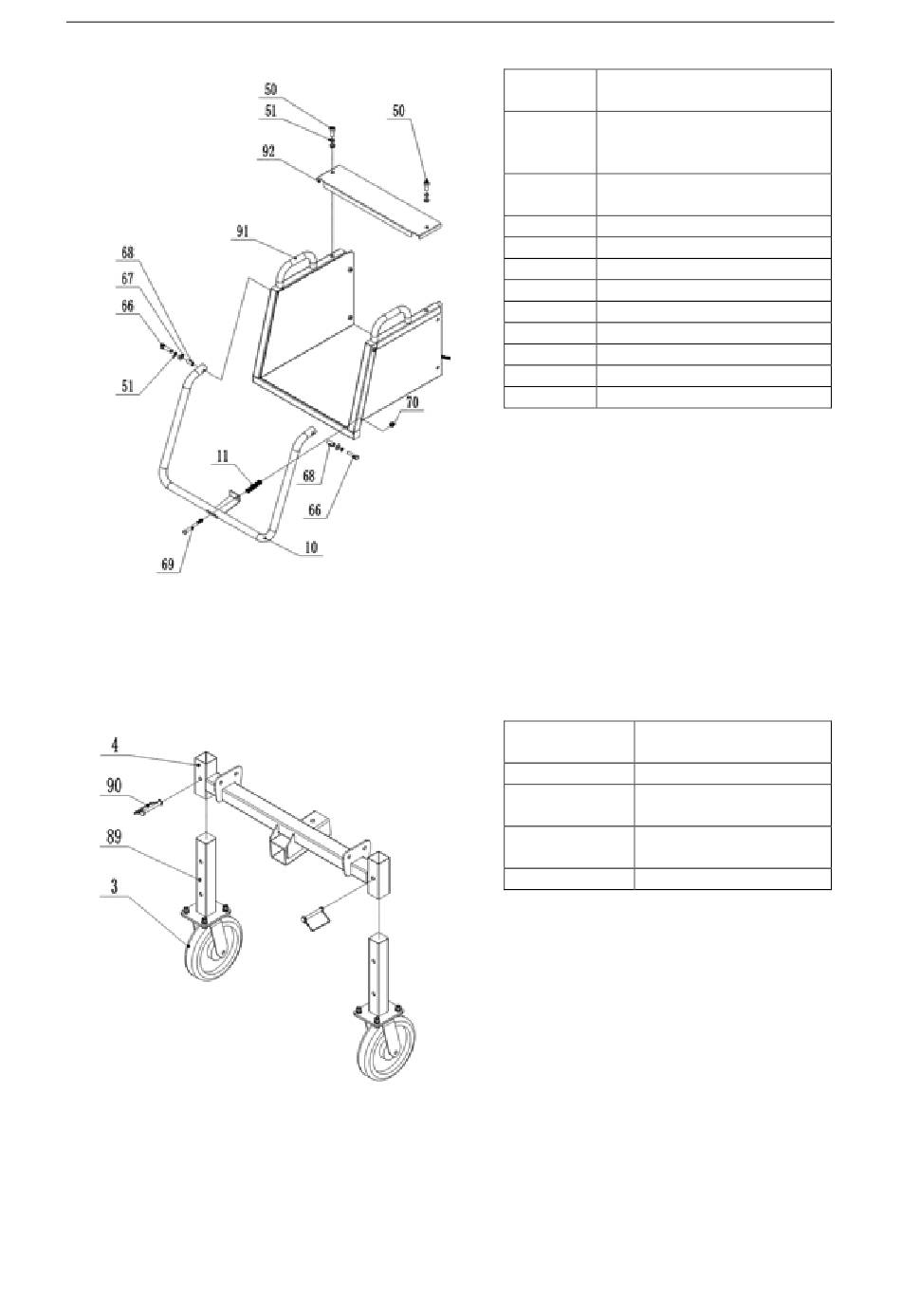

Per prima cosa, installare la barra di sicurezza 10 come mostrato in figura, utilizzando la ferramenta e la molla
per fissarla sulla parte superiore della tramoggia di alimentazione 91. Quindi, installare il coperchio superiore
per la parte superiore della tramoggia di alimentazione 92 sulla parte superiore della tramoggia di
alimentazione 91 mediante il bullone 50 e attendere la fase di installazione successiva.
B. Montaggio ruote anteriori
Installare il piede della ruota anteriore 89 come mostrato in figura sul telaio della ruota anteriore 4 tramite il
perno a D 90 e attendere la fase di installazione successiva.
C. Gruppo telaio ruota posteriore
IT
Numero di
Descrizione della parte
parte
Copertura superiore per la
92 parte superiore della tramoggia
di alimentazione
Parte superiore della tramoggia
91
di alimentazione
70 Dado di bloccaggio
69 Perno
68 Boccola
67 Rondella di protezione
66 Perno
51 Rondella elastica
50 Perno
11 Molla
10 Barra di sicurezza
Numero di
parte
90
89
4
3
Descrizione della parte
Perno D
Piede della ruota
anteriore
Telaio delle ruote
anteriori
Ruota omnidirezionale
